Фланцевое соединение при вибрации: как обеспечить герметичность

Чтобы фланцевое соединение сохраняло герметичность при постоянной вибрации, нужно оценивать не только давление, но и механическую нагрузку, состояние поверхностей и качество сборки. Для жестких металлических фланцев с малым зазором может подойти анаэробный герметик: он заполняет микронеровности и формирует прокладку непосредственно между поверхностями. Но такой состав не исправит перекос, повреждение фланца или неправильно собранный узел.

Статья будет полезна инженерам, техническим специалистам и закупщикам, которые разбирают причины утечек на насосах, трубопроводах и других вибрирующих узлах. Ниже рассмотрим, как оценить соединение, выбрать способ герметизации, подготовить фланцы и проверить результат. Отдельно разберем, почему соответствия по давлению недостаточно для оценки работы узла под вибрационной нагрузкой.

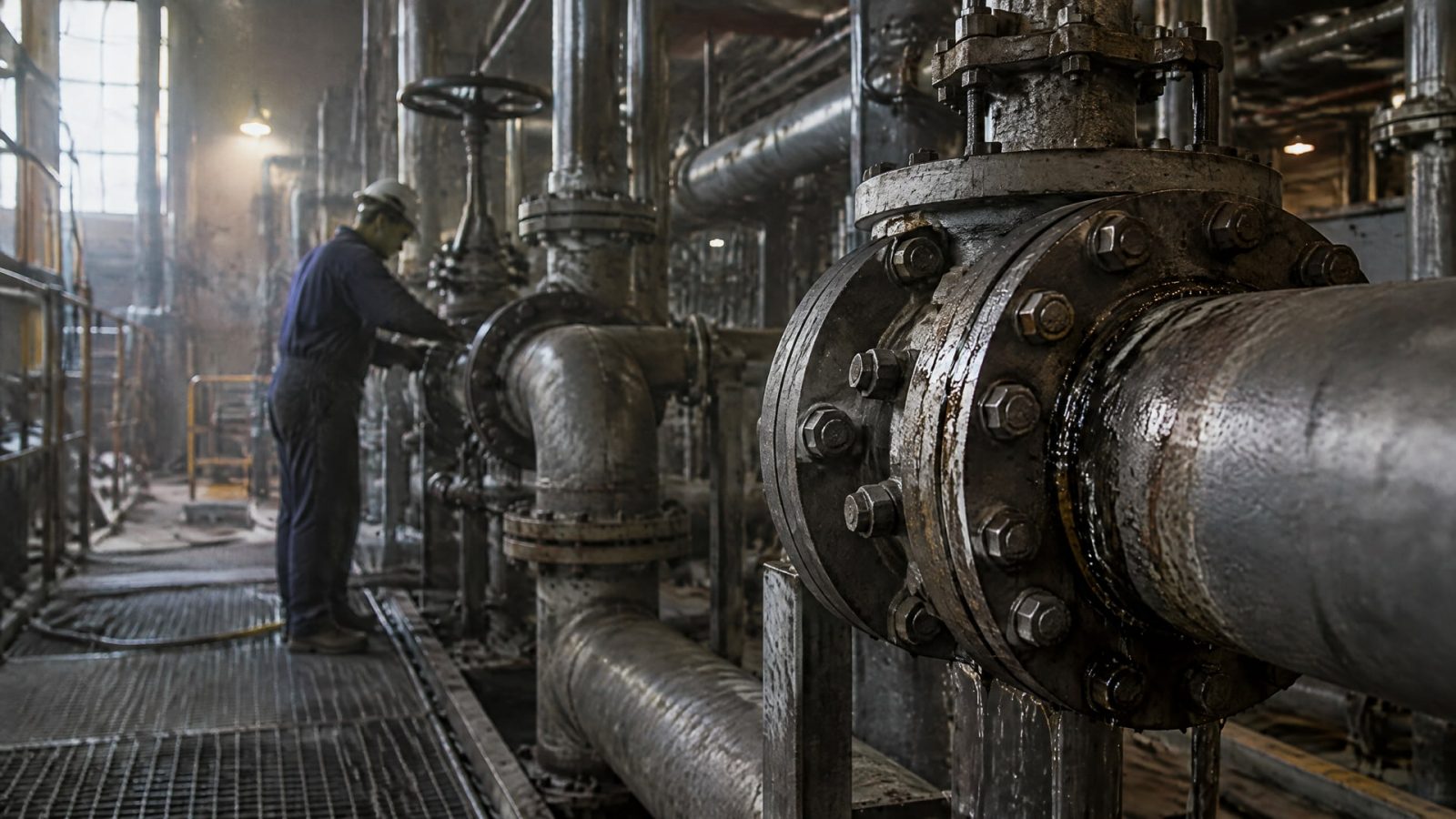

Как вибрация влияет на герметичность фланцевого соединения

Фланцевое соединение может терять герметичность не только из-за превышения давления.

Вибрация вызывает повторяющиеся нагрузки и микроперемещения, которые способны нарушать контакт уплотняющих поверхностей. Поэтому отсутствие утечки при статической проверке еще не подтверждает, что узел сохранит герметичность в рабочем режиме.

Для насосов и трубопроводных узлов вибрация рассматривается как один из факторов, связанных с появлением утечек. Классический расчет по эквивалентному давлению не учитывает вибрационную нагрузку автоматически. Инженеру важно оценивать ее отдельно, учитывая фактическую работу оборудования, конструкцию соединения и состояние опор.

Причина протечки может находиться не только в самом фланце. Смещение режима работы оборудования или неправильная установка способны усиливать вибрацию и нагрузку на соединение. Если заменить прокладку или нанести герметик, не проверив механическое состояние узла, утечка может повториться.

При обследовании полезно последовательно установить:

• где именно появляется утечка и связана ли она с работой оборудования;

• есть ли видимые повреждения или загрязнения на сопрягаемых поверхностях;

• сохраняется ли правильное положение фланцев и опор;

• меняется ли интенсивность вибрации при изменении режима работы.

Ни один отдельный признак не дает полного ответа о причине отказа. Осмотр после остановки следует сопоставить с условиями работы узла и результатами контроля вибрации. Такой подход помогает отличить проблему уплотнения от неисправности опоры, смещения оборудования или дефекта поверхности.

Как диагностировать и устранить протечку при вибрации

Устранение протечек при вибрации начинается с поиска причины, а не с дополнительной затяжки болтов.

Сильнее затянуть соединение недостаточно: чрезмерный или неправильный момент затяжки не заменяет подходящий герметик и способен усугубить деформацию фланца. Порядок сборки болтовых фланцевых соединений рассматривает ASME PCC-1.

Перед разборкой стоит зафиксировать условия, при которых возникает течь: режим работы оборудования, наличие вибрации и участки соединения, где заметны следы утечки. Затем проверяют поверхности фланцев, их взаимное положение и состояние опор. Если вибрация появилась после изменения работы оборудования или его установки, устранение только следов протечки не решит исходную проблему.

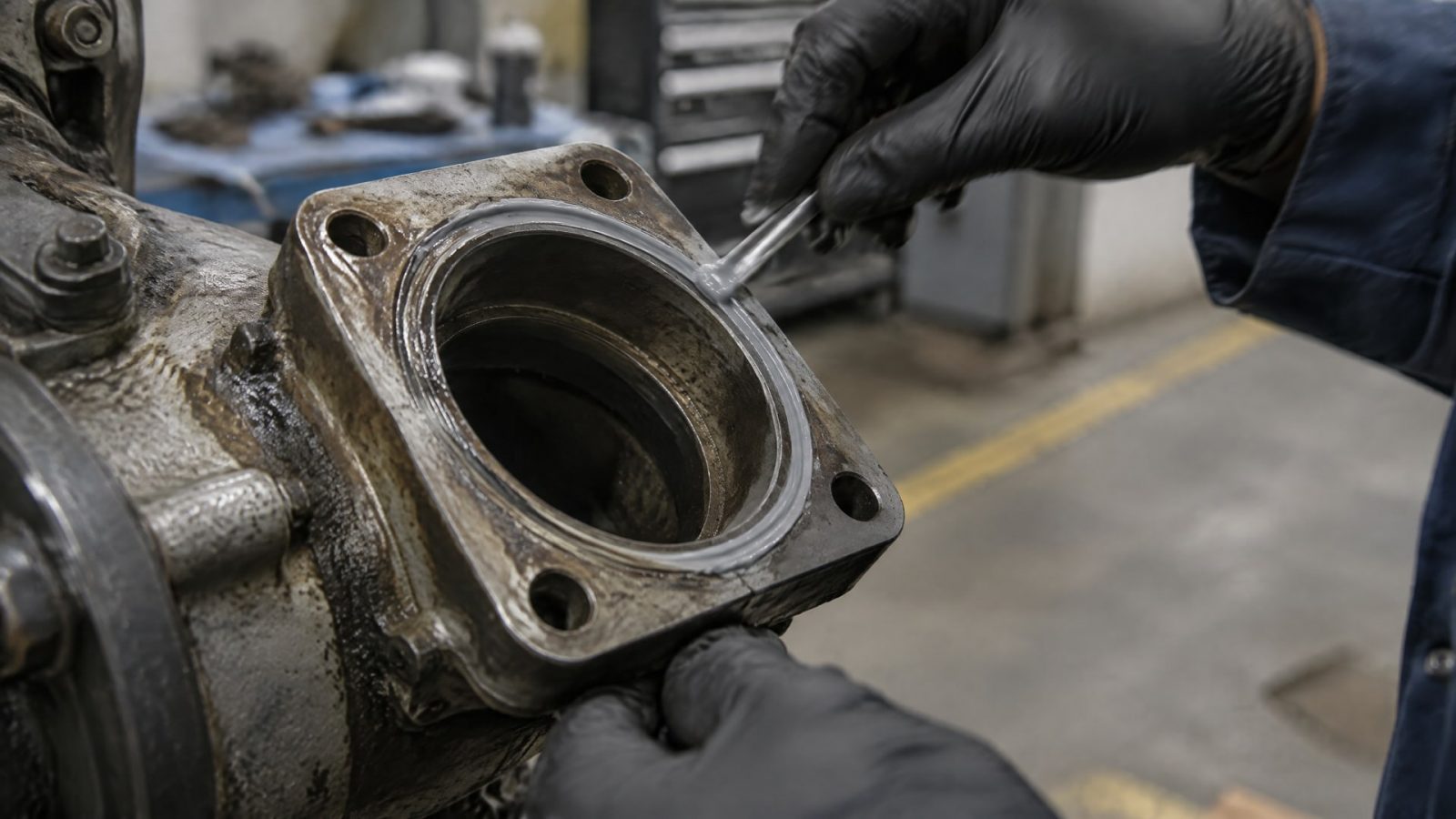

После разборки важно оценить, подходят ли поверхности для выбранного способа герметизации. Анаэробные фланцевые составы рассчитаны на металлические поверхности с малым зазором. Для аналогичных материалов в источниках указан ориентир менее 0,015 дюйма, то есть примерно 0,38 мм. Это не универсальное значение для любого герметика: фактические ограничения нужно сверять со спецификацией конкретного состава.

При анализе результатов не следует ограничиваться визуальным осмотром сразу после монтажа. В испытательном подходе ISO 19879-2005 утечка или разрушение до 10 000 000 циклов считается отказом. Этот критерий показывает разницу между моментальной проверкой и оценкой поведения соединения при длительном воздействии циклической нагрузки.

Если протечка возвращается, проверьте весь узел: соответствие способа герметизации типу фланцев, качество сборки и состояние опор. Повторное нанесение состава без такой проверки может скрыть проявление проблемы, но не устранить ее источник. Для ответственных соединений заранее определяют способ контроля и критерии приемки с учетом процесса и применимых требований.

Как выбрать герметик для вибрирующих фланцев

Анаэробный герметик работает между металлическими поверхностями без доступа воздуха и в присутствии металла.

Он заполняет микронеровности и формирует прокладку на месте сборки. Такой подход применяют для жестких, близко подогнанных металлических фланцев с небольшим зазором, когда важно обеспечить плоскостное уплотнение.

Выбор материала должен учитывать условия конкретного узла: рабочую среду, температуру, давление, вибрацию и возможные микроперемещения. Герметик для резьбовых соединений не следует автоматически считать подходящим для плоскостей фланца. Это разные задачи: герметизация фланцев требует состава, предназначенного для сопрягаемых металлических поверхностей.

Вибрация создает повторяющуюся нагрузку на соединение, а при микроперемещениях контактные поверхности могут изнашиваться. Если при обслуживании на фланцах остаются следы рабочей среды, важно определить, связаны ли они с потерей герметичности, повреждением поверхности или неправильной сборкой. При холодном пуске также нужно учитывать фактическую температуру узла, а не ориентироваться только на установившийся режим.

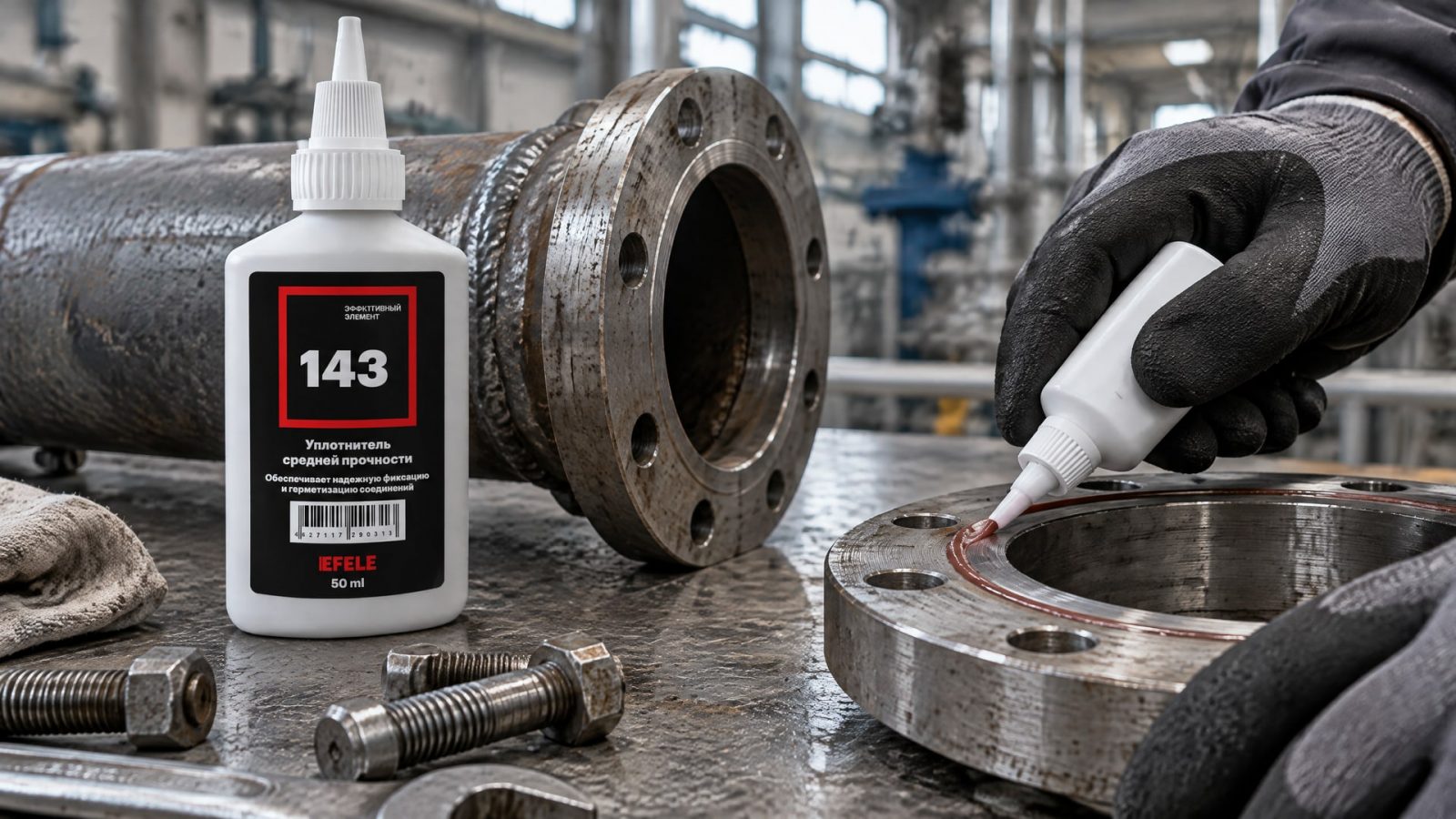

В таких условиях используют состав, предназначенный именно для фланцевых соединений и соответствующий условиям эксплуатации. В ремонтных работах на металлических фланцах с малым зазором эту задачу решает анаэробный жидкий уплотнитель EFELE 143: его выбирают с учетом заявленных высокой прочности, вязкости и термостойкости. Перед применением характеристики материала сверяют со спецификацией, а сам узел оценивают не только по давлению, но и по вибрационной нагрузке.

Условие узла	Что проверить при подборе
Жесткие металлические поверхности	Предназначен ли состав для фланцевой герметизации
Малый зазор	Соответствует ли он ограничениям конкретного герметика
Постоянная вибрация	Учитывает ли оценка узла микроперемещения и состояние опор
Изменение температуры	Подходит ли рабочий диапазон состава условиям эксплуатации
Контакт с рабочей средой	Совместим ли материал со средой в соединении

Для одного из типовых анаэробных герметиков указан диапазон от -55 °C до 150 °C. Это ориентир из описания конкретного материала, а не общий температурный диапазон всех анаэробных составов. Температурные пределы, допустимый зазор и совместимость со средой нужно проверять для выбранного продукта.

Как подготовить и собрать фланцевое соединение

Даже подходящий герметик не компенсирует дефекты поверхности и ошибки сборки.

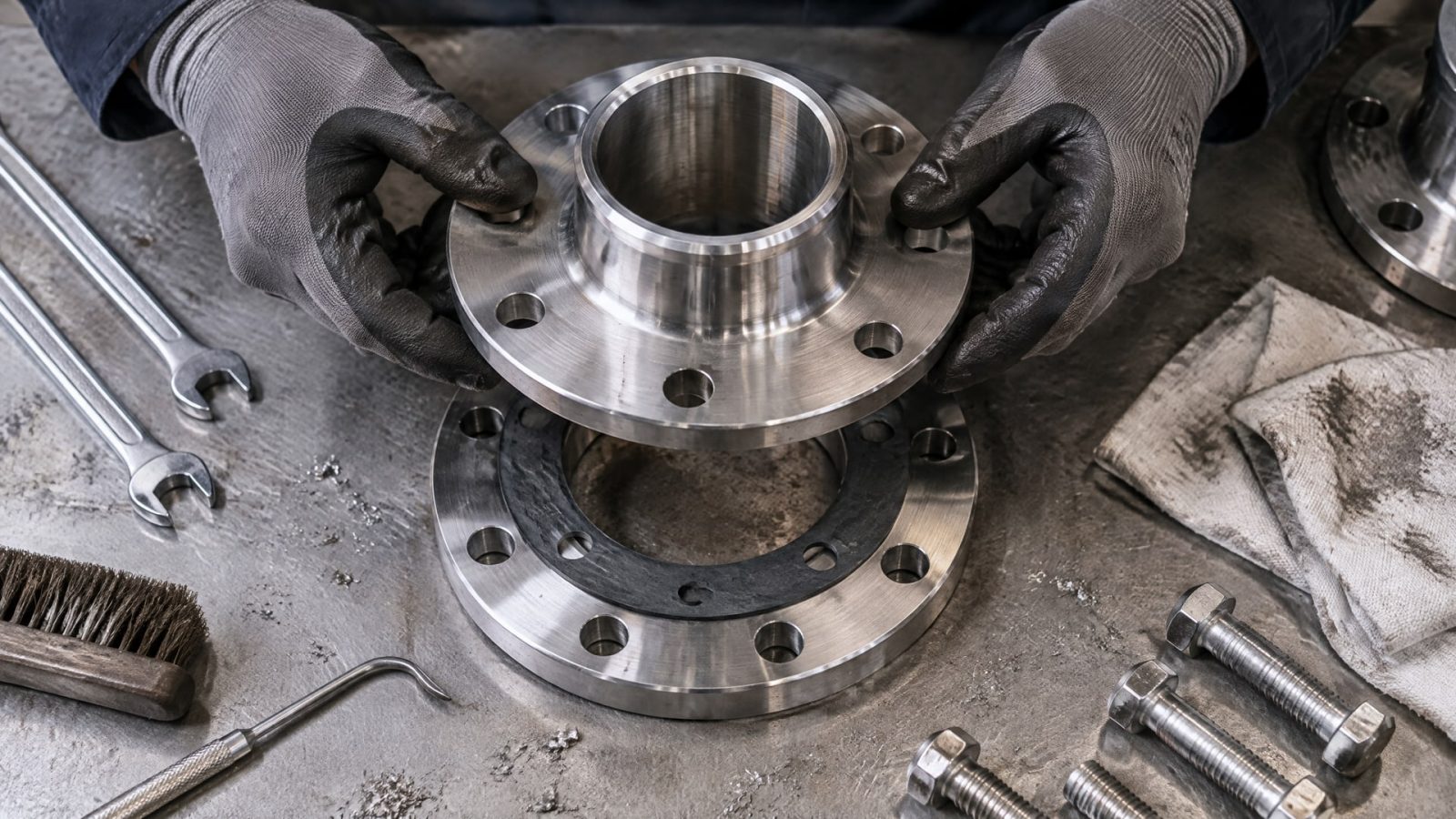

До нанесения состава проверяют состояние фланцев и их взаимное положение. Если поверхности повреждены, загрязнены или не обеспечивают близкое прилегание, сначала нужно определить, можно ли использовать выбранный способ герметизации для такого соединения.

Анаэробный состав наносят на сопрягаемые металлические плоскости как прокладку, формируемую на месте сборки. Он заполняет микронеровности и создает герметизирующий слой между фланцами. Для таких материалов важен малый зазор: в описаниях аналогичных составов встречается ориентир менее 0,38 мм. Применимость конкретного значения проверяют по спецификации герметика.

При сборке нужно придерживаться установленного порядка работы с болтовыми фланцевыми соединениями. ASME PCC-1 посвящен их сборке; чрезмерная затяжка не заменяет корректную процедуру и может усугубить деформацию. Если соединение снова течет после ремонта, следует проверить не только количество нанесенного герметика, но и положение фланцев, состояние опор и фактическую нагрузку.

Чтобы не пропустить важные условия, перед монтажом проверьте:

• предназначен ли состав для металлических фланцев, а не только для резьбовых соединений;

• укладывается ли зазор в ограничения герметика;

• соответствуют ли температура и рабочая среда его спецификации;

• устранены ли причины повышенной вибрации и смещения узла;

• определены ли порядок сборки и способ последующей проверки герметичности.

Не стоит считать, что отсутствие заметной течи сразу после сборки подтверждает длительную надежность. Вибрационная нагрузка повторяется в эксплуатации, поэтому качество монтажа оценивают вместе с механическим состоянием узла. Для ответственных систем испытательные методы на герметичность и вибрацию дают более предметную основу для проверки, чем один осмотр после ремонта.

Как проверять вибрацию и подтверждать герметичность

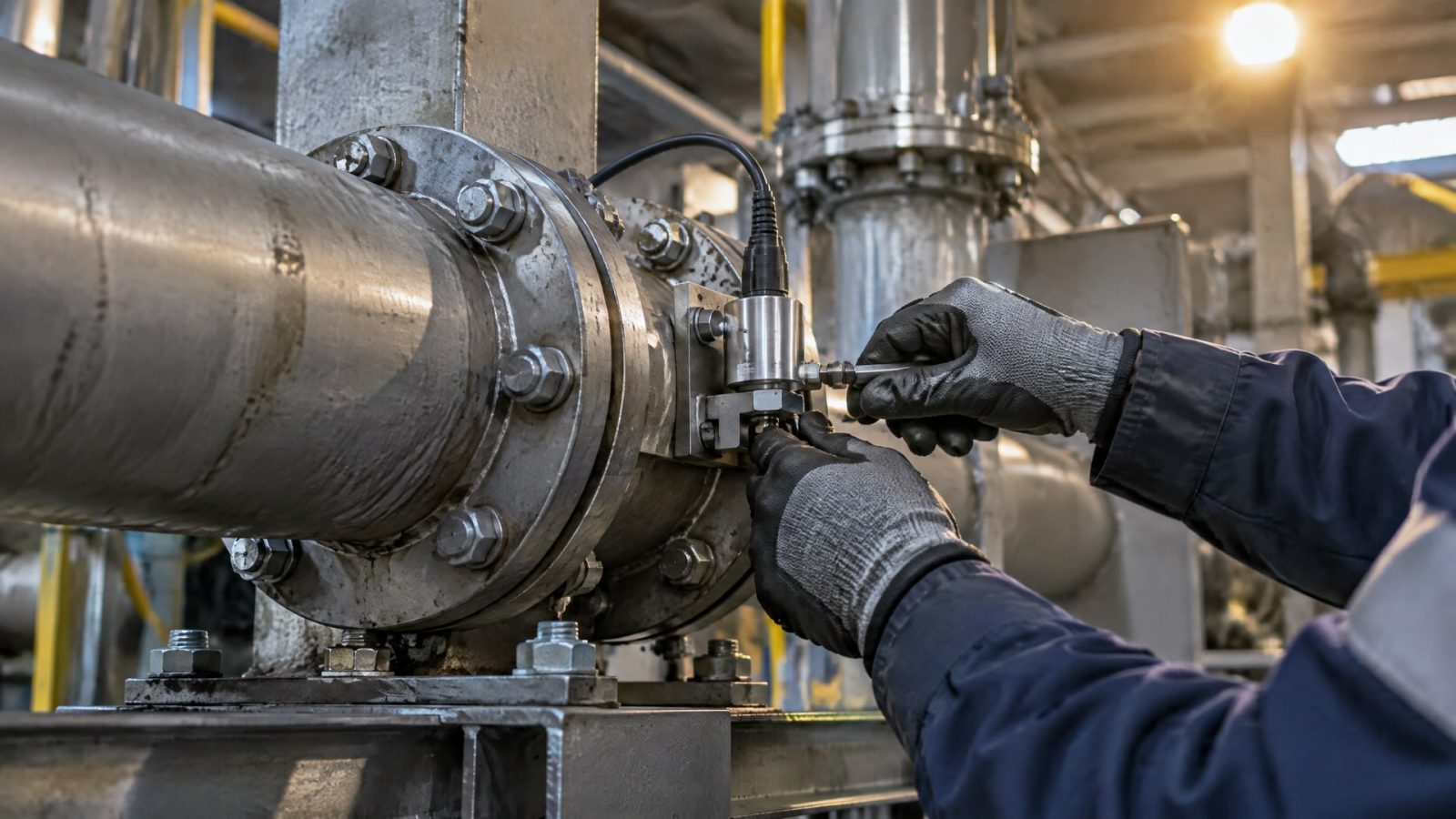

Контроль вибрации помогает оценить условия, в которых работает фланцевый узел.

В справочных материалах для категории BV-3 по ISO 14694 приводятся ориентиры виброскорости для жесткого крепления: 4,5 мм/с r.m.s. как приемочный уровень, 7,1 мм/с как сигнал тревоги и 9,0 мм/с как уровень останова. Для гибкого монтажа указаны значения 6,3 мм/с, 11,8 мм/с и 12,5 мм/с соответственно.

Эти уровни относятся к приведенной категории и типам монтажа, а не являются универсальными пределами для любого оборудования. Их нельзя использовать вместо оценки условий конкретной установки. Сопоставляйте показания с применимыми требованиями, конструкцией узла и режимом работы оборудования.

Для соединений гидросистем ISO 19879-2005 предусматривает отдельное испытание на вибрацию. Для фланцевых сборок DN 51 и больше допускается сокращение числа образцов, если конструкция подтверждена расчетом или методом конечных элементов. В описанном испытательном подходе отказом считается любая утечка или разрушение до 10 000 000 циклов.

Эти критерии особенно важны при оценке ответственных соединений: герметичность проверяют не только сразу после монтажа, но и с учетом циклической нагрузки. При этом конкретный критерий приемки зависит от процесса и применимого стандарта. Требование нулевой или близкой к нулю утечки встречается в отраслевой практике, однако его нельзя автоматически переносить на любой узел без учета условий эксплуатации.

Для трубных фланцев в перечнях стандартов также фигурируют ASME B16.5 и ASME B16.47. При выборе требований важно сначала определить тип и размер фланцев, а затем свериться с документами, применимыми к конкретной системе. Стандарты на конструкцию или сборку не отменяют необходимости отдельно учитывать вибрацию и проверять герметичность соединения.

Какие ошибки мешают герметизации фланцев при вибрации

Распространенная ошибка - выбирать герметик только по рабочему давлению.

Статические расчеты не всегда отражают действие вибрации и микроперемещений. Поэтому при подборе оценивают механические условия, температуру, давление и совместимость с рабочей средой, а не один параметр.

Вторая ошибка - считать, что любой герметик подойдет для фланцев. Материалы для резьбы и составы для металлических плоскостей решают разные задачи. Для анаэробной герметизации важны близкое прилегание поверхностей и ограничение по зазору; для аналогичных составов приводится ориентир менее 0,38 мм.

Третья ошибка - пытаться устранить утечку дополнительной затяжкой. Неправильный или чрезмерный момент не заменяет корректную сборку и может усугубить деформацию фланца. ASME PCC-1 рассматривает сборку болтовых фланцевых соединений, а значит, порядок монтажа следует выбирать с учетом применимых требований, а не компенсировать им неверно подобранный материал.

Еще одна ошибка - принимать отсутствие видимой течи сразу после ремонта за окончательное подтверждение надежности. ISO 19879-2005 включает вибрационное испытание, в котором учитывается циклическая нагрузка вплоть до 10 000 000 циклов. Если утечка возвращается, проверяют не только слой герметика, но и состояние поверхностей, опор и режим работы оборудования.

Полезно сверить решение по четырем направлениям:

• конструкция и состояние фланцев;

• допустимый зазор и назначение герметика;

• вибрация и механическое состояние оборудования;

• способ проверки и критерии приемки соединения.

Такой разбор позволяет не подменять диагностику повторной герметизацией. Если узел не соответствует условиям применения состава или продолжает испытывать повышенную вибрацию, сначала устраняют причину, а затем повторяют сборку и контроль.

Часто задаваемые вопросы

Подойдет ли анаэробный герметик для любого фланца?

Нет. Анаэробные составы применяют для металлических поверхностей с близким прилеганием и небольшим зазором. Перед выбором нужно проверить назначение герметика, допустимый зазор, температуру и совместимость с рабочей средой. Для других конструкций фланцев такой способ герметизации может не подойти.

Почему фланцевое соединение течет, хотя давление в норме?

Нормальное давление не исключает утечку под действием вибрации. Микроперемещения, состояние опор, смещение оборудования, дефекты поверхностей и ошибки сборки могут нарушать герметичность независимо от статического расчета. Поэтому вибрацию рассматривают отдельно и проверяют механическое состояние всего узла.

Можно ли устранить течь, сильнее затянув болты?

Дополнительная затяжка не гарантирует устранение причины. Неправильный или чрезмерный момент может усугубить деформацию фланца, а вибрация при этом останется. Следует проверить состояние поверхностей, положение соединения, опоры оборудования и соблюдение порядка сборки болтового фланца.

Как понять, что соединение выдерживает постоянную вибрацию?

Одного осмотра сразу после монтажа недостаточно. Проверяют условия работы узла, контролируют вибрацию и применяют подходящие методы испытаний на герметичность и вибрационную нагрузку. ISO 19879-2005 включает вибрационное испытание соединений гидросистем, а критерии приемки определяют с учетом конкретного процесса.

Заключение

Герметичность фланцевого соединения при вибрации зависит от сочетания трех факторов: состояния поверхностей, корректной сборки и подходящего способа уплотнения. Анаэробный герметик может быть решением для жестких металлических фланцев с малым зазором, но не заменяет диагностику вибрации, проверку опор и соблюдение процедуры монтажа.

Следующий шаг - обследовать узел в рабочем режиме, установить причину вибрации и проверить фланцы, зазор и рабочие условия. После этого сверить характеристики герметика со спецификацией и определить способ проверки результата с учетом применимых требований.
