Как выбрать и наносить смазку для трубопроводов пищевого производства

Для запорной арматуры пищевых трубопроводов выбирают смазку с подтвержденным статусом NSF H1 или соответствием ISO 21469, если в зоне установки возможен случайный контакт с пищей. Состав наносят только на нужные узлы и в минимально необходимом количестве, а избыток удаляют там, где он может перейти в продукт. H1 не разрешает намеренно смазывать пищу.

Статья будет полезна инженерам, техническим специалистам и снабженцам, которые обслуживают пищевые краны и клапаны. Разберем, как проверить допуск, подобрать смазку для уплотнений и штоков, нанести состав без лишнего переноса в продукт и оценить консистенцию по NLGI.

Как выбрать смазку для трубопроводов пищевого производства

При выборе смазки для запорной арматуры сначала определяют, может ли состав случайно попасть в продукт.

Если такой контакт возможен, нужен статус NSF H1 или подтверждение соответствия ISO 21469. Обозначение «пищевой» без проверяемого регистрационного статуса не заменяет этих подтверждений.

H1 предназначен для зон, где контакт с пищей возможен, но не планируется: например, рядом с продуктом или выше его линии. Это не допуск для нанесения смазки непосредственно на пищу. В источниках для случайного контакта указан лимит 10 ppm для базовых масел в пище. Поэтому при обслуживании важны не только свойства состава, но и аккуратность нанесения.

FDA 21 CFR 178.3570 задает требования к составу смазок для применения при случайном контакте с пищей. ISO 21469 охватывает гигиенические требования шире: учитывает не только формулу, но и производство, упаковку и использование смазки. Эти подтверждения связаны, но не тождественны: проверяйте в документации именно тот статус, который заявлен для конкретного продукта.

Помимо допуска, сверяйтесь со спецификацией на узел. Смазка должна подходить для конкретного применения: клапанных уплотнений, O-ring, штоков, направляющих или механизмов арматуры. Обозначение «для пищевого оборудования» само по себе не подтверждает пригодность состава для каждого из этих узлов.

Для закупщика практический порядок проверки выглядит так:

• Найти подтверждение NSF H1 или ISO 21469 в документации на смазку.

• Уточнить, для каких деталей арматуры производитель указывает применение.

• Сопоставить продукт с условиями работы узла и материалами уплотнений.

• Проверить требования к нанесению и удалению избытка.

Такой подход помогает отделить подтвержденные характеристики от общих формулировок и избежать выбора только по слову «пищевой» на упаковке.

Пищевая смазка для клапанов, уплотнений и штоков

Запорный клапан состоит из узлов с разными функциями, поэтому универсальное описание смазки не всегда достаточно.

Для уплотнения важна совместимость с его материалом и назначение состава; шток и направляющая требуют смазки, подходящей именно для этих поверхностей. В технической документации должны быть обозначены типовые области применения: клапаны, уплотнения, O-ring, штоки или направляющие.

При обслуживании пищевых кранов смазка нужна не только для подвижности механизма. Состав на уплотнении может влиять на герметичность арматуры, поэтому важно наносить его аккуратно и не заменять технические требования к уплотнению произвольным выбором консистенции. Если один продукт заявлен для нескольких узлов, это должно быть указано в его описании, а не предполагаться по общему назначению.

Для пластичных смазок применяют классы консистенции NLGI 0, NLGI 1 и NLGI 2. NLGI описывает консистенцию, но не показывает, зарегистрирована ли смазка как H1 и подходит ли она к конкретному клапану. Поэтому класс NLGI рассматривают вместе с назначением состава, пищевым статусом и рекомендациями изготовителя арматуры.

При выборе для клапанных уплотнений и O-ring учитывайте также условия, из-за которых узел теряет работоспособность. Во влажной зоне состав может вымываться, при движении деталей возникает фреттинг, а при холодном пуске возрастает значение соответствия смазки рабочим условиям. Эти риски не устраняются одной маркировкой H1: необходимо проверить, что техническое описание охватывает нужный узел и режим.

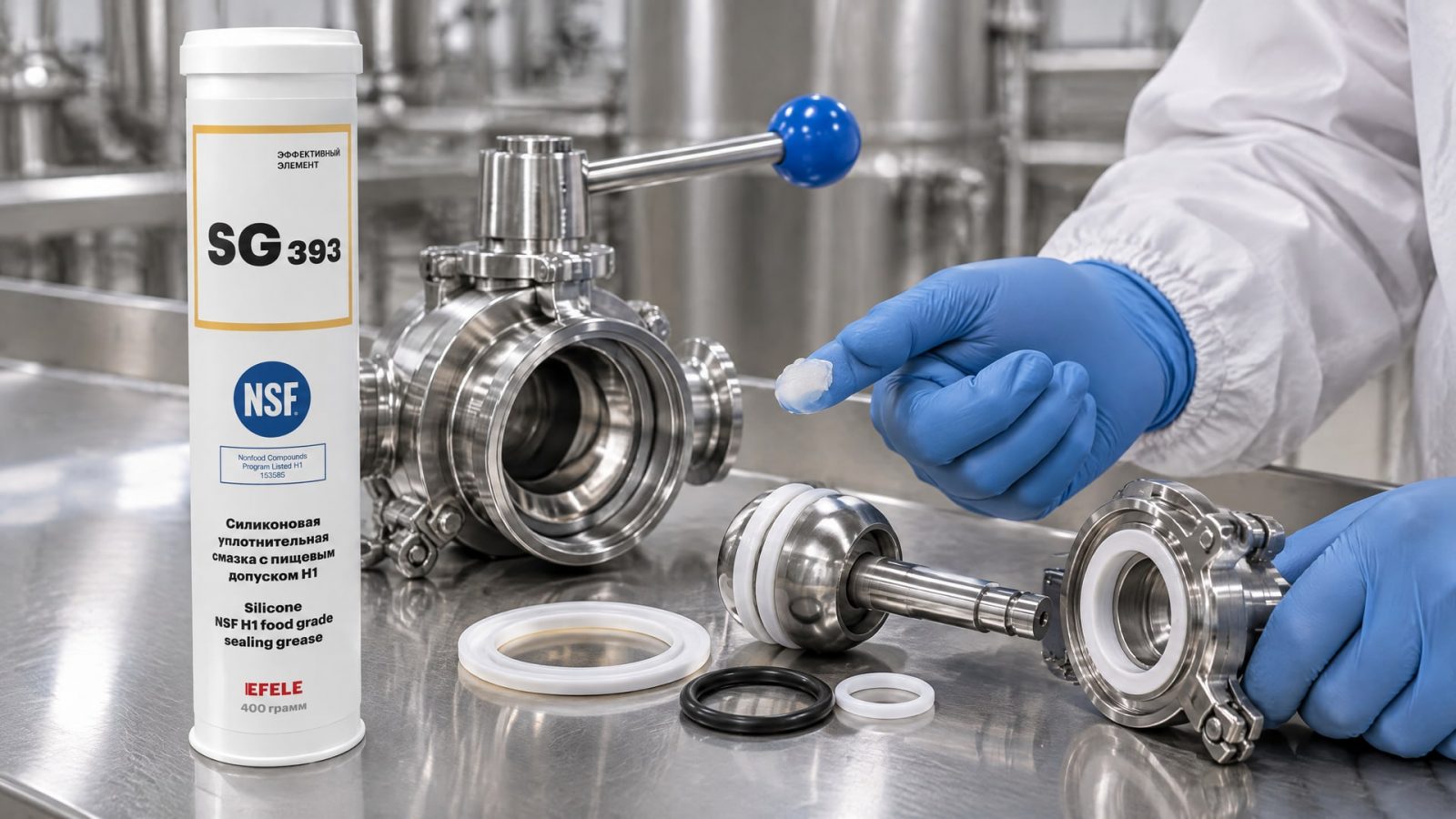

Для смазывания и защиты уплотнений пищевой запорной арматуры в таких задачах применяют EFELE SG-393, силиконовую пластичную смазку с допуском NSF H1 и широким диапазоном рабочих температур. Перед нанесением все равно сверяются со спецификацией узла: пищевой статус не отменяет проверки назначения состава и совместимости с уплотнением.

Как смазывать запорную арматуру в пищевых трубопроводах

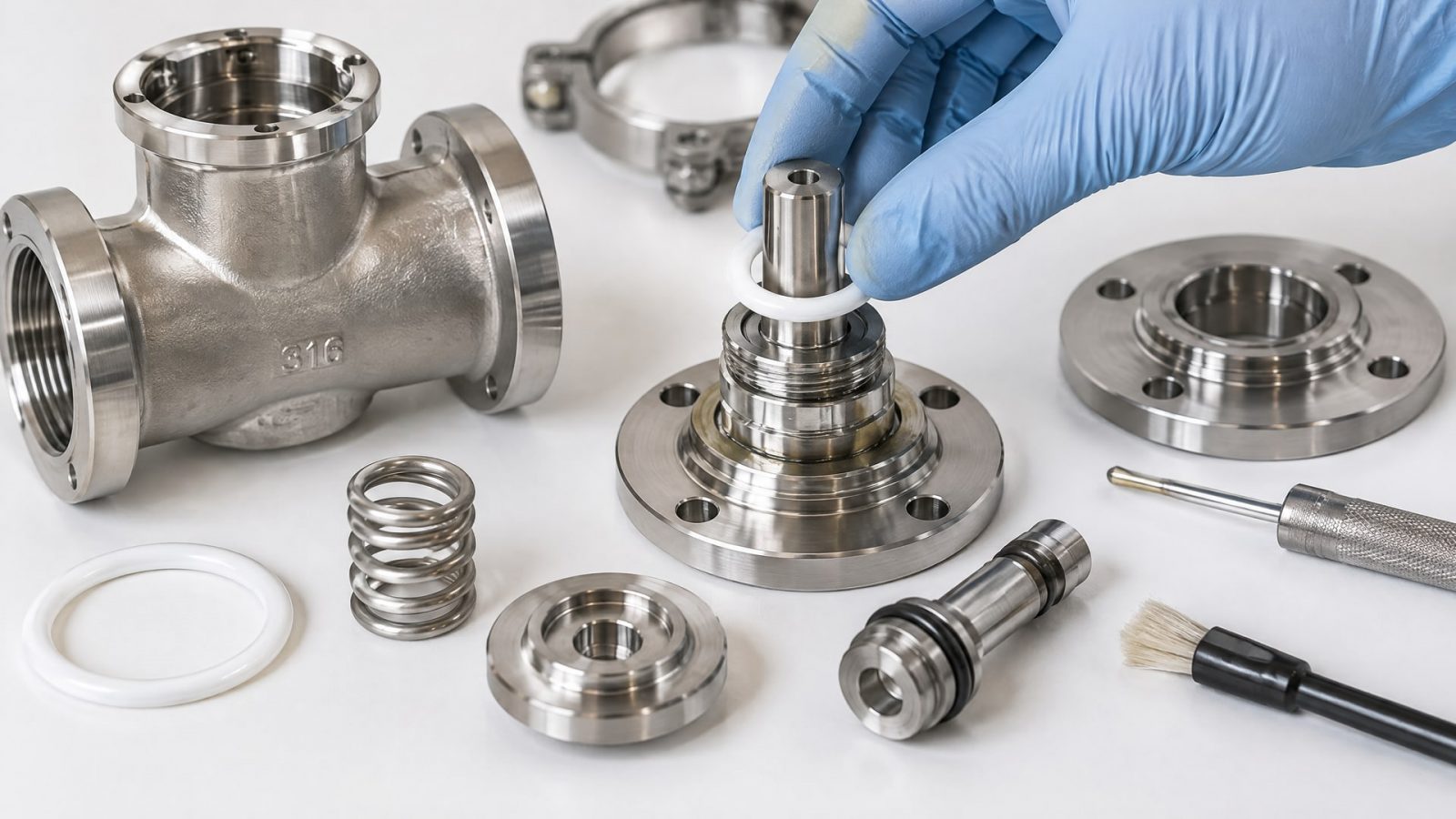

Перед обслуживанием определите, какие детали требуют смазки, и проверьте указания изготовителя арматуры.

Не наносите состав на всю внутреннюю поверхность трубопровода по аналогии с обслуживанием отдельного уплотнения или штока. Для каждого узла ориентируйтесь на его назначение и на требования к конкретной смазке.

Состав наносят в минимально необходимом количестве. Такой подход прямо рекомендуется для клапанных уплотнений, O-ring, штоков и направляющих: он уменьшает риск переноса смазки в продукт и загрязнения поверхности. Если материал использовали как защитную пленку или он оказался на поверхности, откуда может перейти в пищу, избыток удаляют.

Порядок работы можно организовать так:

• Уточнить, какие детали арматуры смазывают и где возможен случайный контакт с продуктом.

• Проверить маркировку и техническую документацию на наличие статуса H1 или сведений об ISO 21469.

• Убедиться, что продукт предназначен для требуемого узла, например уплотнения, O-ring или штока.

• Нанести минимально необходимое количество состава на предусмотренную поверхность.

• Удалить избыток там, где он может перейти в пищу.

• После сборки проверить работу арматуры и отсутствие смазки на поверхностях, не предназначенных для ее нанесения.

Если смазка применяется в зоне возможного контакта с продуктом, важно учитывать не только состав, но и гигиену обращения с ним. ISO 21469 рассматривает производство, упаковку и использование смазки, поэтому проверка соответствия этого стандарта дополняет оценку самого продукта.

Не следует считать, что статус H1 позволяет наносить состав без ограничений. Он относится к случайному контакту, а не к намеренному попаданию смазки в пищу. Если для обслуживания требуется прямой контакт, H1 не подтверждает пригодность для такой задачи.

Трубопроводы для смазки арматуры: как организовать обслуживание

Для стабильного обслуживания полезно разделить операции по типам узлов: уплотнения, штоки, направляющие и механизмы клапанов.

В рабочей документации указывают, какая смазка предназначена для каждого узла, какой пищевой статус у нее подтвержден и где требуется удалять избыток. Так снабженец и ремонтная служба сверяются с одной спецификацией, а не ориентируются только на общую надпись на упаковке.

Трубопроводы для смазки арматуры не следует путать с пищевыми трубопроводами, по которым движется продукт. В этой статье речь идет о нанесении смазочного материала на элементы запорного устройства, а не о подаче смазки в поток. Такое разграничение помогает не допустить ошибочного понимания: H1 допускает лишь возможный случайный контакт, но не предусматривает смешивание смазки с продуктом.

В карточке применяемого состава и инструкции по обслуживанию стоит фиксировать:

• Подтвержденный статус: NSF H1, ISO 21469 или оба подтверждения.

• Указанные производителем области применения: клапаны, уплотнения, O-ring, штоки или направляющие.

• Класс консистенции NLGI, если используется пластичная смазка.

• Участки нанесения и требования к удалению избытка.

• Ограничения, связанные с возможным контактом с пищей.

При смене смазки важно заново проверить пригодность к конкретному узлу, а не переносить прежнюю инструкцию автоматически. Даже одинаковый класс NLGI не означает одинаковый состав или идентичную область применения. Если документация не подтверждает применение для нужного элемента арматуры, подбирать продукт только по консистенции не следует.

Для закупщика такая схема упрощает сопоставление предложений: отдельно проверяются пищевой статус, назначение и консистенция. Для инженера она делает обслуживание воспроизводимым и снижает риск чрезмерного нанесения. Это особенно важно в зонах, где остаток состава может перейти на поверхность, контактирующую с продуктом.

Ошибки при выборе смазки арматуры пищевого оборудования

Распространенная ошибка - считать, что любая смазка с формулировкой «food grade» подходит для пищевой арматуры.

Проверяемыми подтверждениями служат NSF H1 и/или ISO 21469. Если в документации нет сведений о регистрации или соответствии, одной общей надписи недостаточно для обоснованного выбора.

Другая ошибка - трактовать H1 как разрешение на прямой контакт с пищей. Эта категория относится к случайному контакту. Если смазка намеренно наносится на продукт или должна контактировать с ним напрямую, статус H1 не подтверждает такое применение.

Не стоит выбирать состав только по NLGI. В каталогах пищевых пластичных смазок встречаются классы NLGI 0, NLGI 1 и NLGI 2, но они описывают консистенцию, а не пищевой статус и не назначение для конкретной детали. При подборе проверяют все три параметра: подтверждение H1 или ISO 21469, пригодность для нужного узла и консистенцию.

Также ошибочно наносить смазку с запасом или оставлять видимый избыток на поверхности, откуда он может перейти в продукт. Рекомендация для клапанных уплотнений, O-ring, штоков и направляющих - использовать минимально необходимое количество. Излишек удаляют, если он может попасть в пищу или загрязнить контактирующую с ней поверхность.

Наконец, нельзя переносить одну и ту же смазку на все детали арматуры без проверки документации. Состав, подходящий для уплотнения, может быть не указан для другого узла. При замене продукта инженер сверяется с техническим описанием, а снабженец проверяет, что заявленные характеристики подтверждены и отвечают требованиям предприятия.

Часто задаваемые вопросы

Можно ли смазывать пищевые краны любой смазкой с маркировкой «пищевая»?

Нет. Для зоны, где возможен случайный контакт с продуктом, проверяют статус NSF H1 или соответствие ISO 21469. Общая формулировка «пищевая» не заменяет подтверждения. Дополнительно сверяют назначение смазки: она должна подходить для конкретной детали крана, например уплотнения, O-ring или штока.

Сколько смазки наносить на клапан?

Наносят минимально необходимое количество, достаточное для предусмотренного применения на конкретном узле. Это снижает риск переноса состава в продукт. Если избыток оказался на поверхности, откуда он может попасть в пищу, его удаляют. Точное количество определяется инструкцией изготовителя смазки и требованиями к арматуре.

Подтверждает ли NLGI 2 пищевую пригодность смазки?

Нет. NLGI 2 обозначает класс консистенции пластичной смазки. По нему нельзя определить, зарегистрирован ли продукт как H1, соответствует ли он ISO 21469 и подходит ли для конкретного клапанного узла. При выборе проверяют пищевой статус, назначение и консистенцию отдельно.

Подходит ли H1-смазка для прямого контакта с пищей?

Нет. H1 предназначен для зон, где возможен случайный контакт с продуктом, но такой контакт не планируется. Намеренно наносить H1-смазку на пищу нельзя. Перед обслуживанием определяют, может ли состав случайно попасть в продукт, и выбирают смазку с подтвержденным статусом для такого сценария.

Заключение

Смазку для трубопроводов пищевого производства выбирают по подтвержденному статусу NSF H1 или ISO 21469, назначению для конкретного узла и подходящей консистенции. H1 допускает только случайный контакт с пищей. При обслуживании арматуры используют минимально необходимое количество и удаляют избыток там, где он может перейти в продукт.

Следующий шаг для инженера - составить перечень смазываемых узлов запорной арматуры и сверить его с технической документацией на смазку. Закупщику стоит проверить подтверждение пищевого статуса и заявленное применение, а ремонтной службе - зафиксировать точки нанесения и порядок удаления избытка.
