Полимерные покрытия болтов: как предотвратить самоотвинчивание при вибрации

Полимерные покрытия болтов помогают предотвратить самоотвинчивание, когда состав покрытия подобран под нагрузку, конструкцию соединения и условия эксплуатации. Нанесенный на часть резьбы полимер деформируется в зоне контакта и создает дополнительное фрикционное сопротивление. Для ряда резьбовых покрытий удерживающий момент зависит от размера крепежа и толщины покрытия: в прикладных материалах для nylon patch указан диапазон примерно от 1 до 15 Н·м.

Статья будет полезна инженерам, техническим специалистам и закупщикам, которые выбирают вибростойкий резьбовой крепеж или оценивают варианты его доработки. Разберем, как работает фрикционное покрытие резьбы, чем фиксация отличается от герметизации, какие параметры проверять и какие испытания использовать для оценки соединения.

Как полимерные покрытия болтов предотвращают самоотвинчивание

Функциональные полимерные покрытия для крепежа выполняют фиксирующую, удерживающую или уплотняющую функцию.

Для защиты резьбового соединения от вибрационного ослабления применяют покрытия, которые локально повышают сопротивление вращению. Один из распространенных принципов - частичное нанесение полиамида на резьбу. При сборке полимер деформируется и заполняет осевой зазор между винтом и ответной резьбой.

Такое сопротивление вращению называют удерживающим моментом, или prevailing torque. Его значение не универсально: оно зависит, в частности, от размера крепежа и толщины слоя. В прикладном материале для покрытия типа nylon patch приводится ориентировочный диапазон около 1-15 Н·м. Эту величину нельзя переносить на любое покрытие или считать гарантированным значением для конкретного соединения: параметры необходимо сверять с технической документацией и результатами испытаний.

Полимерные композиции для крепежа могут включать полиамид, пластизоль и полиолефин. Выбор определяется не только материалом, но и требуемой функцией. Покрытие, рассчитанное на повышение трения, не следует автоматически считать решением для герметизации резьбы или защиты от выпадения крепежа. Эти задачи требуют отдельной оценки конструкции и условий эксплуатации.

При вибрации важно рассматривать соединение целиком. Покрытие влияет на сопротивление вращению, но эффективность anti-loosening решения зависит и от начального момента затяжки. Исследование покрытий на основе PTFE и MoS2 показало выраженную способность препятствовать самоотвинчиванию, тогда как TiN в описанных условиях показал недостаточный эффект. Это подтверждает, что сам факт наличия покрытия не гарантирует одинакового поведения разных систем.

Что означает фрикционное сопротивление на практике

При затяжке полимер в зоне контакта создает сопротивление вращению, которое помогает удерживать крепеж от ослабления. Поэтому для выбора важен не только материал покрытия, но и измеряемый момент преобладающего трения. Его оценивают вместе с усилием зажима, стабильностью после циклов и поведением соединения при вибрации.

Как выбрать фрикционное покрытие резьбы под условия работы

Подбор начинают с определения задачи: нужно ли ограничить самоотвинчивание, герметизировать резьбу, предотвратить выпадение крепежа или совместить несколько функций.

Затем оценивают характер воздействия: вибрацию, термоциклы, ударную нагрузку, контакт с агрессивной средой и требования к последующей разборке. Универсального покрытия для всех этих условий нет.

Для соединений, где нужен вибростойкий зажим без отдельного жидкого фиксатора, применяют предварительно нанесенные полимерные покрытия. Они создают локальное фрикционное сопротивление в резьбе. Если конструкция предполагает повторную сборку, нужно проверить заявленное количество циклов: для некоторых покрытий типа nylon patch в прикладных материалах указана возможность нескольких повторных сборок, но число циклов следует уточнять для конкретного решения.

Также учитывают материал соединяемых деталей. Для сборок с чувствительными материалами или сочетанием разных материалов в прикладных кейсах выделяют неанаэробные полимерные системы. Однако совместимость нельзя выводить только из общего названия покрытия: ее проверяют по технической документации и условиям конкретного узла.

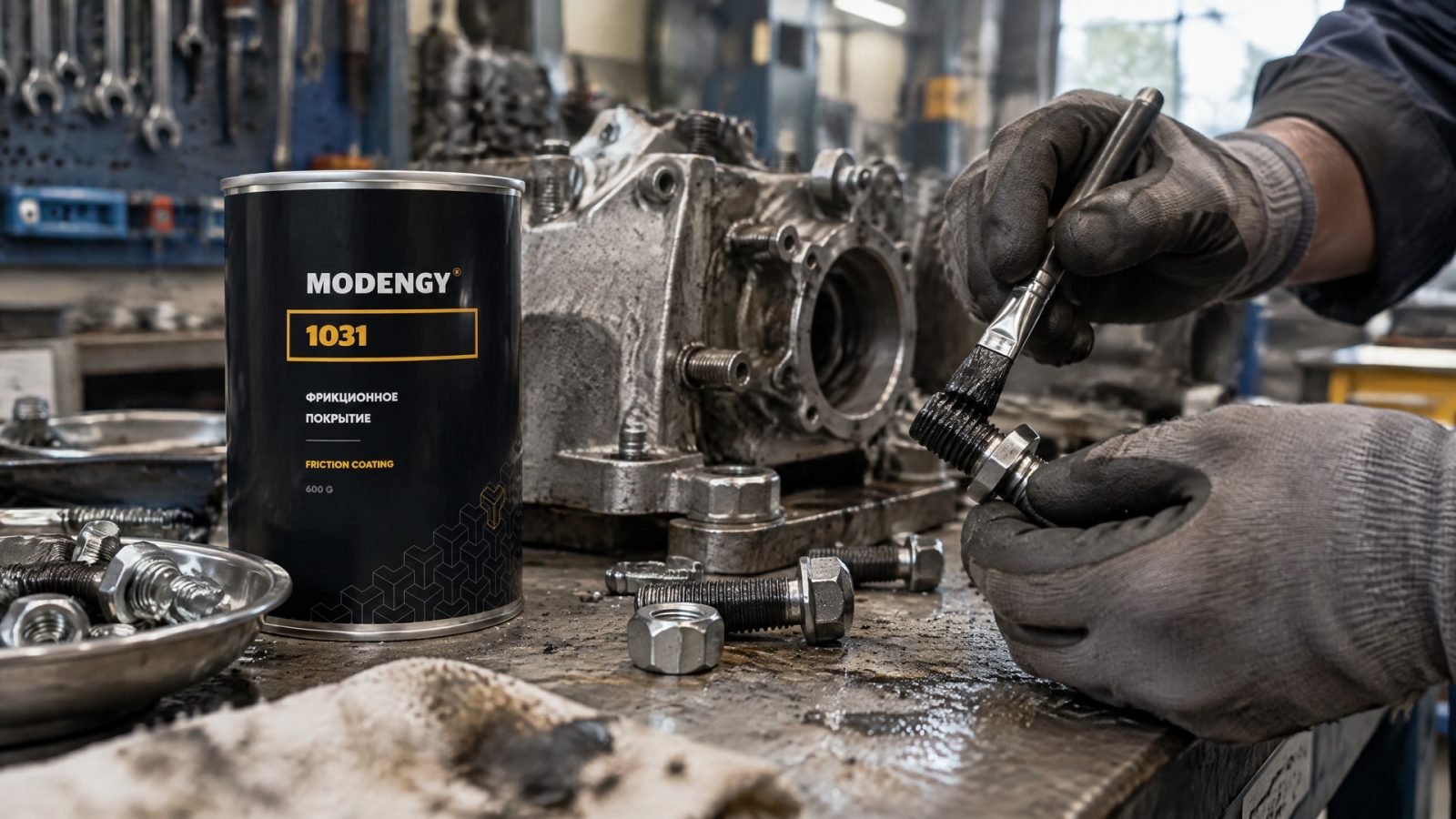

Отдельная задача возникает, когда резьбовой крепеж испытывает вибрацию, а в контакте возможны фреттинг или вымывание применяемых в узле материалов. В такой ситуации требуется покрытие, которое обеспечивает высокий и стабильный коэффициент трения. Для этой задачи в техническом подборе рассматривают MODENGY 1031: его назначение - поддерживать высокий и стабильный коэффициент трения в резьбовых соединениях, подверженных вибрации.

До выбора стоит определить критерии приемки: допустимый диапазон момента преобладающего трения, требуемое сопротивление коррозии, адгезию покрытия и результат виброиспытания. Эти показатели оценивают не по одному признаку, а в связке с начальным моментом затяжки и усилием зажима. Если проект требует повторного использования крепежа, отдельно фиксируют требования к разборке и повторной сборке.

Герметизация крепежа при вибрации и защита от коррозии

Герметизация крепежа при вибрации и предотвращение самоотвинчивания связаны с разными функциями покрытия.

Одно решение может увеличивать трение в резьбе, другое - ограничивать прохождение среды через резьбовое соединение или под головкой крепежа. Поэтому нельзя считать, что любое покрытие, удерживающее болт от вращения, одновременно обеспечивает герметичность.

Если требуется именно герметизация, нужно установить, где проходит возможный путь утечки и какую функцию должно выполнять покрытие: уплотнять резьбу или контакт под головкой. Если основная проблема - ослабление при вибрации, оценивают удерживающий момент и динамическое поведение соединения. Когда важны обе задачи, их подтверждают раздельно, а не предполагают по одному общему свойству материала.

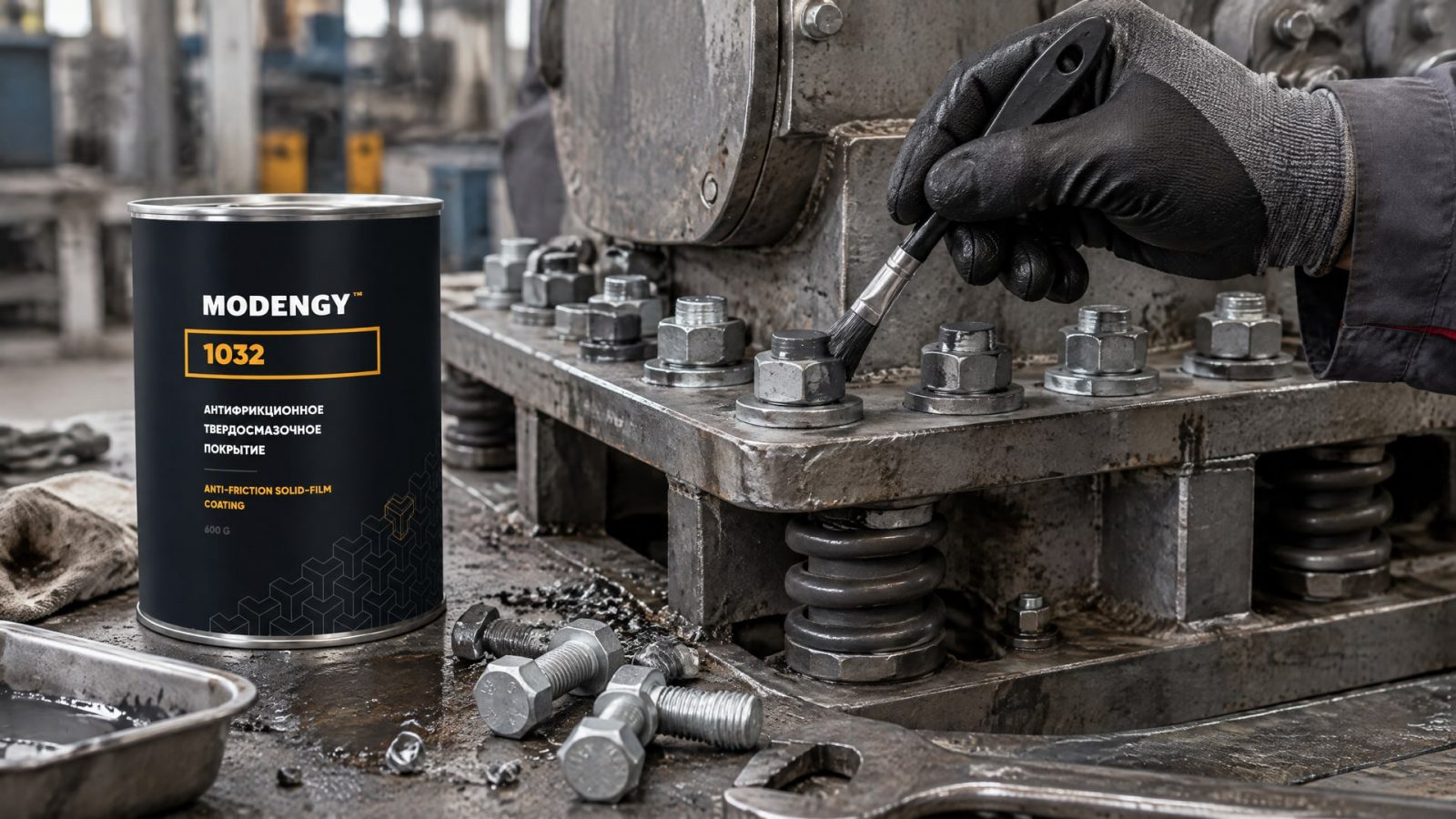

Коррозионная защита также требует отдельной проверки. Для крепежа, работающего в агрессивной среде, имеет значение сочетание основного покрытия и дополнительного функционального слоя. В качестве решения для дополнительной защиты от самоотвинчивания и коррозии поверх цинк-ламельного покрытия применяют MODENGY 1032. Такой вариант рассматривают, когда соединение подвергается воздействию агрессивной среды и важно сохранить фрикционную функцию крепежа.

При этом итоговая работоспособность зависит от всей системы: материала крепежа, базового покрытия, нанесенного полимерного слоя и способа монтажа. Для контроля адгезии в прикладных материалах упоминается ISO 2409, а для оценки коррозионной стойкости - ISO 9227. Проверка этих характеристик не заменяет испытания самого резьбового соединения на самоотвинчивание.

Когда покрытие не заменяет другой способ фиксации

Полимерный слой - один из вариантов обеспечения устойчивости резьбового соединения, а не универсальная замена шайбам или жидким фиксаторам. Решение зависит от конструкции, возможности разборки, необходимости герметизации и доступных технологических операций. Сравнивать варианты следует по требованиям конкретного узла, а не по общему утверждению, что один способ всегда лучше другого.

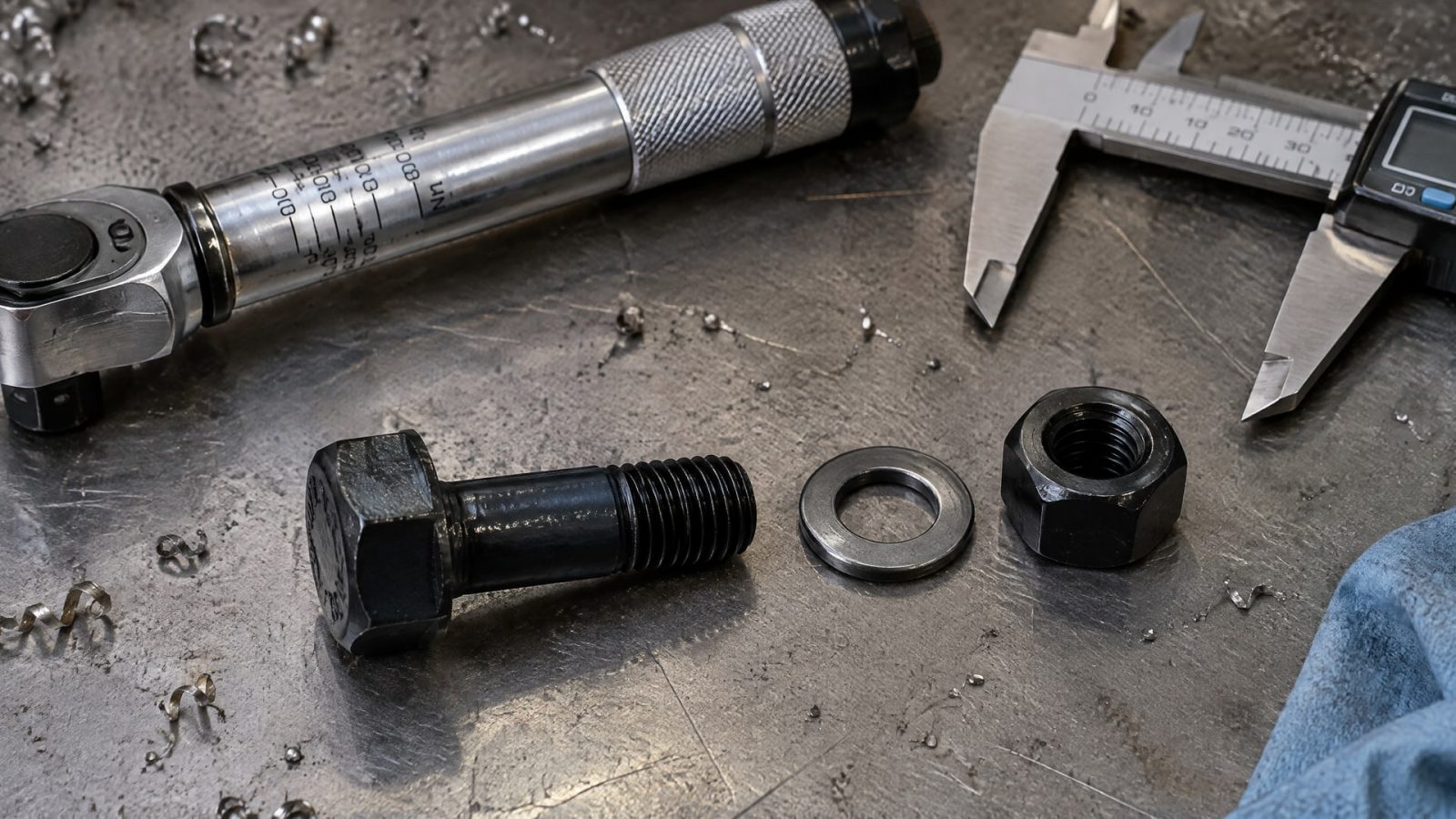

Какие испытания подтверждают вибростойкость резьбового крепежа

Для оценки покрытия недостаточно проверить, что крепеж затягивается с заметным сопротивлением.

Нужно понять, сохраняет ли соединение требуемое усилие зажима и как оно ведет себя под нагрузкой. Для испытаний, связывающих момент затяжки и усилие зажима, применяют ISO 16047:2005. Этот параметр важен при настройке монтажа: одинаковый момент затяжки не следует без проверки считать одинаковым усилием зажима.

Динамическое поведение резьбовых соединений при поперечной вибрационной нагрузке оценивают, в частности, по BS ISO 16130:2015. Испытание помогает проверить устойчивость соединения к ослаблению в заданных условиях, но результат применим к конкретной конфигурации крепежа и режиму испытания. Поэтому при переносе решения на другой узел учитывают различия в геометрии, материалах и монтаже.

Для характеристик фиксирующих покрытий в источниках также указаны DIN 267-28 и DIN EN ISO 2320. Их используют при оценке поведения резьбовых систем, предназначенных для защиты от ослабления. Дополнительно контролируют адгезию и коррозионную стойкость, используя ISO 2409 и ISO 9227 соответственно. Один результат не подменяет другой: проверка коррозии сама по себе не доказывает вибростойкость.

Инженерный план проверки обычно включает несколько показателей:

• момент преобладающего трения и его стабильность;

• связь момента затяжки с усилием зажима по ISO 16047:2005;

• динамическое поведение при поперечной вибрационной нагрузке по BS ISO 16130:2015;

• адгезию покрытия по ISO 2409;

• коррозионную стойкость по ISO 9227;

• поведение соединения после предусмотренного числа сборок и разборок.

План испытаний составляют исходя из условий эксплуатации и требований к соединению. Если важна повторная сборка, испытания должны учитывать циклы разборки. Если соединение работает в коррозионной среде, отдельно проверяют стойкость покрытия. Такой подход позволяет оценить не только первоначальное удержание крепежа, но и соответствие решения реальному сценарию работы.

Монтажные ограничения и контроль процесса

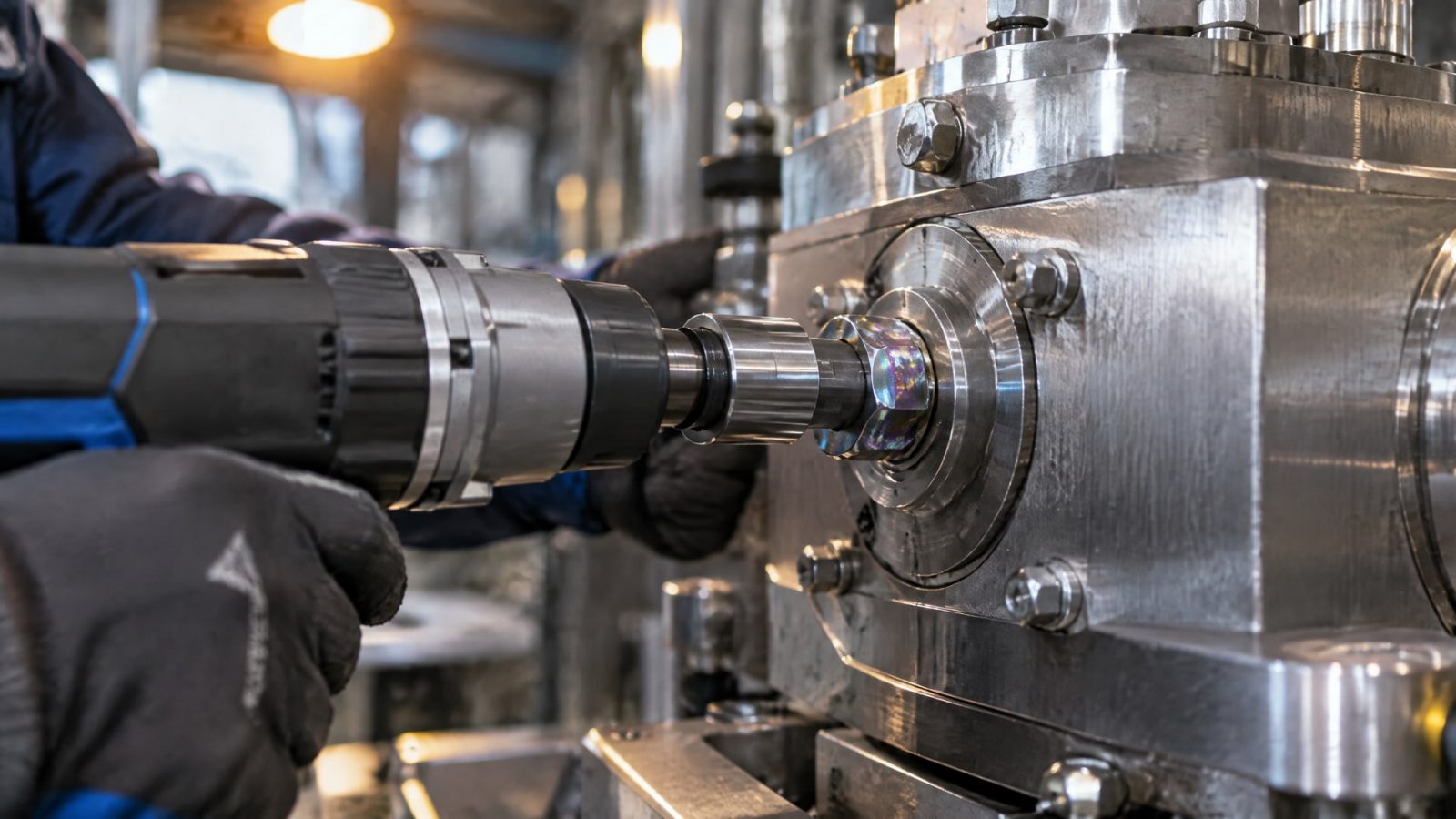

Результат зависит не только от выбора покрытия, но и от технологии установки.

Для предварительно нанесенных покрытий в одном из промышленных документов указан рабочий температурный диапазон от -55 °C до 170 °C и ограничение давления ниже 1000 кПа. Там же отмечено, что скорость установки выше 200 rpm нежелательна. Эти значения относятся к описанному решению и не являются общими пределами для всех полимерных покрытий.

Поэтому закупщику важно сверить техническую документацию с параметрами производственной линии: температурой, давлением, скоростью монтажа и способом подачи крепежа. Инженеру стоит проверить, соответствует ли выбранная технология сборки требованиям к моменту затяжки и усилию зажима. Если процесс предполагает скорость выше 200 rpm, нужно отдельно подтвердить допустимость такого режима для выбранного покрытия.

При внедрении контролируют не только параметры нанесения, но и состояние готового крепежа. Важны равномерность функционального слоя, его расположение на резьбе и отсутствие повреждений, способных изменить контакт. Критерии контроля задают для конкретного типа покрытия и соединения: общие сведения о полимерной композиции не заменяют требований к готовому изделию.

Для производственного процесса полезно зафиксировать исходный момент затяжки, способ контроля усилия зажима и порядок проверки вибрационной стойкости. Если крепеж должен разбираться, заранее определяют допустимое число повторных циклов и способ оценки характеристик после них. Так удается связать свойства покрытия с реальным монтажом, а не оценивать их отдельно от процесса.

Часто задаваемые вопросы

Полимерное покрытие полностью исключает самоотвинчивание болта?

Нет. Покрытие создает дополнительное сопротивление вращению, но его эффективность зависит от конструкции, начального момента затяжки, свойств слоя и условий нагрузки. Для подтверждения результата проверяют соединение в подходящем режиме испытаний. Само наличие покрытия не заменяет расчет и контроль затяжки.

Можно ли одним покрытием одновременно фиксировать и герметизировать резьбу?

Не всегда. Фиксация, удержание и герметизация - разные функции, и покрытия подбирают под конкретную задачу. Если соединению требуются и вибростойкость, и герметичность, каждое требование нужно подтвердить отдельно. Нельзя считать герметизацию обеспеченной только потому, что покрытие повышает сопротивление вращению.

Какие стандарты применяют для проверки вибростойкости крепежа?

Для оценки связи момента затяжки и усилия зажима применяют ISO 16047:2005, а динамическое поведение при поперечной вибрационной нагрузке оценивают по BS ISO 16130:2015. Для фиксирующих покрытий также упоминаются DIN 267-28 и DIN EN ISO 2320. Выбор проверки зависит от требований к узлу.

Подходят ли полимерные покрытия для повторной сборки?

Возможность повторной сборки зависит от конкретного покрытия. Для некоторых решений типа nylon patch в прикладных материалах указана пригодность к нескольким повторным сборкам, но универсального числа циклов нет. Перед повторным использованием проверяют документацию покрытия и сохранение требуемых характеристик соединения.

Заключение

Полимерные покрытия болтов помогают предотвратить самоотвинчивание за счет сопротивления вращению в резьбовом контакте. Для надежного выбора нужно разделять функции фиксации и герметизации, учитывать рабочую среду, момент затяжки, возможность повторной сборки и ограничения монтажного процесса. Вибростойкость подтверждают испытаниями, соответствующими реальным условиям работы соединения.

Следующий шаг для инженера - описать нагрузку и требования узла, затем сверить с технической документацией покрытие, параметры монтажа и методы контроля. Для закупщика это позволит сравнивать решения по проверяемым характеристикам: удерживающему моменту, усилию зажима, адгезии, коррозионной стойкости и результатам виброиспытаний.
