Твердосмазочные покрытия для повышения КПД маломощных редукторов

Твердосмазочные покрытия помогают снизить трение в зубчатом зацеплении и могут повысить КПД редуктора, особенно при малых скоростях, пусках и остановах, граничном трении или дефиците жидкой смазки. Но эффект зависит от типа покрытия, нагрузки, геометрии зубьев и совместимости с базовой смазкой. Покрытие не стоит считать универсальной заменой масла: в ряде режимов его применяют совместно с жидкой смазкой.

Статья будет полезна инженерам, техническим специалистам и закупщикам, которые оценивают способы снижения трения редуктора. Разберем механизм действия покрытий, условия их выбора и нанесения, а также данные исследований, показывающие, как меняются коэффициент трения, энергопотребление и КПД.

Как твердосмазочные покрытия снижают трение в редукторе

В зубчатом зацеплении часть энергии уходит на преодоление трения между поверхностями.

Твердосмазочное покрытие формирует на детали тонкий слой, который уменьшает прямой контакт зубьев и снижает коэффициент трения. При этом покрытие может работать как самостоятельно, так и совместно с жидкой смазкой. В последнем случае оно дополняет масляную пленку, а не заменяет ее.

Для редуктора важны не только значения трения, но и износ, несущая способность и сопротивление контактной усталости. Покрытие должно снижать потери, не ухудшая работу поверхности под нагрузкой. Поэтому нельзя выбирать его лишь по заявлению о низком коэффициенте трения: учитывают материал деталей, форму зубьев и режим зацепления.

В испытаниях зубчатых передач с DLC-покрытиями средний коэффициент трения снизился до 39% по сравнению с непокрытым контактом. Это результат конкретных испытаний на FZG-стенде, а не обещание такого же снижения для любой передачи. В другом исследовании при совместном применении антифрикционных покрытий и пластичных смазок линейный износ снизился в 5,9-10,1 раза, а коэффициент трения - в 1,5-2,3 раза. Эти данные относятся к испытанным составам и условиям.

Пленка после сушки и отверждения имеет толщину в несколько микрон. Такой слой не меняет кинематику редуктора, но способен повлиять на трение в контакте. При оценке покрытия важно выяснить, как оно поведет себя с базовой смазкой и при рабочей нагрузке, а не переносить результаты одного испытания на весь парк оборудования.

Повышение КПД редуктора: что показывают исследования

Численные результаты исследований подтверждают, что покрытия способны влиять на потери в зубчатых передачах.

Однако значения из разных работ нельзя напрямую сравнивать: в них могут различаться конструкция редуктора, покрытие, смазка и условия испытаний. Поэтому данные служат ориентиром для оценки потенциала технологии, а не расчетом КПД конкретного узла.

В исследовании червячных передач указано, что применение антифрикционного твердосмазочного покрытия вместе с жидкой смазкой позволяло повысить КПД редуктора до 75-80%. Для червячной пары покрытие наносили на виток червяка, то есть на рабочую контактную поверхность, а не на все детали редуктора без разбора. Такой подход показывает, почему при подборе нужно определить наиболее нагруженную пару трения.

В отдельном исследовании минералосодержащих покрытий энергетическая эффективность зубчатой передачи выросла с 0,980 до 0,986, а КПД редуктора - с 0,830 до 0,877. В том же материале зафиксировали снижение энергопотребления с 27,54 кВт до 19,78 кВт и уменьшение тока холостого хода со 140 А до 85 А. Эти показатели относятся к конкретной испытанной системе. Их нельзя считать типовым результатом для маломощного редуктора без повторной проверки в его рабочих условиях.

Для инженера важно разделять потенциальное снижение трения и измеренное повышение КПД. Даже если коэффициент трения уменьшился, итог зависит от того, какую долю общих потерь составляет трение в покрываемом контакте. Поэтому корректная оценка включает испытания до и после обработки при одинаковых режимах нагрузки и скорости. Если конструкция или базовая смазка различаются, результат может быть другим.

В каких режимах антифрикционное покрытие для редуктора уместно

Наибольший практический интерес твердосмазочные слои представляют там, где жидкая смазка работает недостаточно или не может обеспечить стабильное разделение поверхностей.

К таким режимам относят малые скорости, пуски и остановы, граничное трение, высокую нагрузку и дефицит жидкой смазки. Для маломощного редуктора это может быть способом уменьшить потери на трение и снизить пусковой момент, но итог проверяют на конкретном узле.

Частые пуски важны потому, что условия в контакте меняются при переходе от покоя к движению. В эти моменты смазочная пленка может быть недостаточной для полного разделения поверхностей. Покрытие в таком режиме рассматривают как дополнительный трибологический слой. Но его эффективность зависит от совместимости с базовой смазкой и свойств самой передачи.

Если редуктор постоянно работает с маслом, покрытие не обязательно исключает его применение. Исследования показывают, что некоторые покрытия дают эффект и на фоне масляной смазки, если на поверхности формируется устойчивая трибопленка. В то же время разные покрытия по-разному работают в сухом, смешанном и масляном режимах. Поэтому для выбора нужно знать не только тип передачи, но и смазочный материал, нагрузку, скорость и условия пуска.

При подборе важно учитывать износостойкость, стойкость к контактной усталости и термонагрузке. Высокая твердость поверхности сама по себе не гарантирует долговечность зубьев: необходим баланс между твердостью и усталостной стойкостью. Для червячных редукторов покрытие наносят на рабочую поверхность витка червяка, если именно эта пара является целевой зоной обработки. Нанесение «везде подряд» не следует считать способом автоматически повысить КПД.

Запекаемое покрытие: нанесение и контроль слоя

Результат зависит не только от состава, но и от подготовки поверхности и соблюдения технологии нанесения.

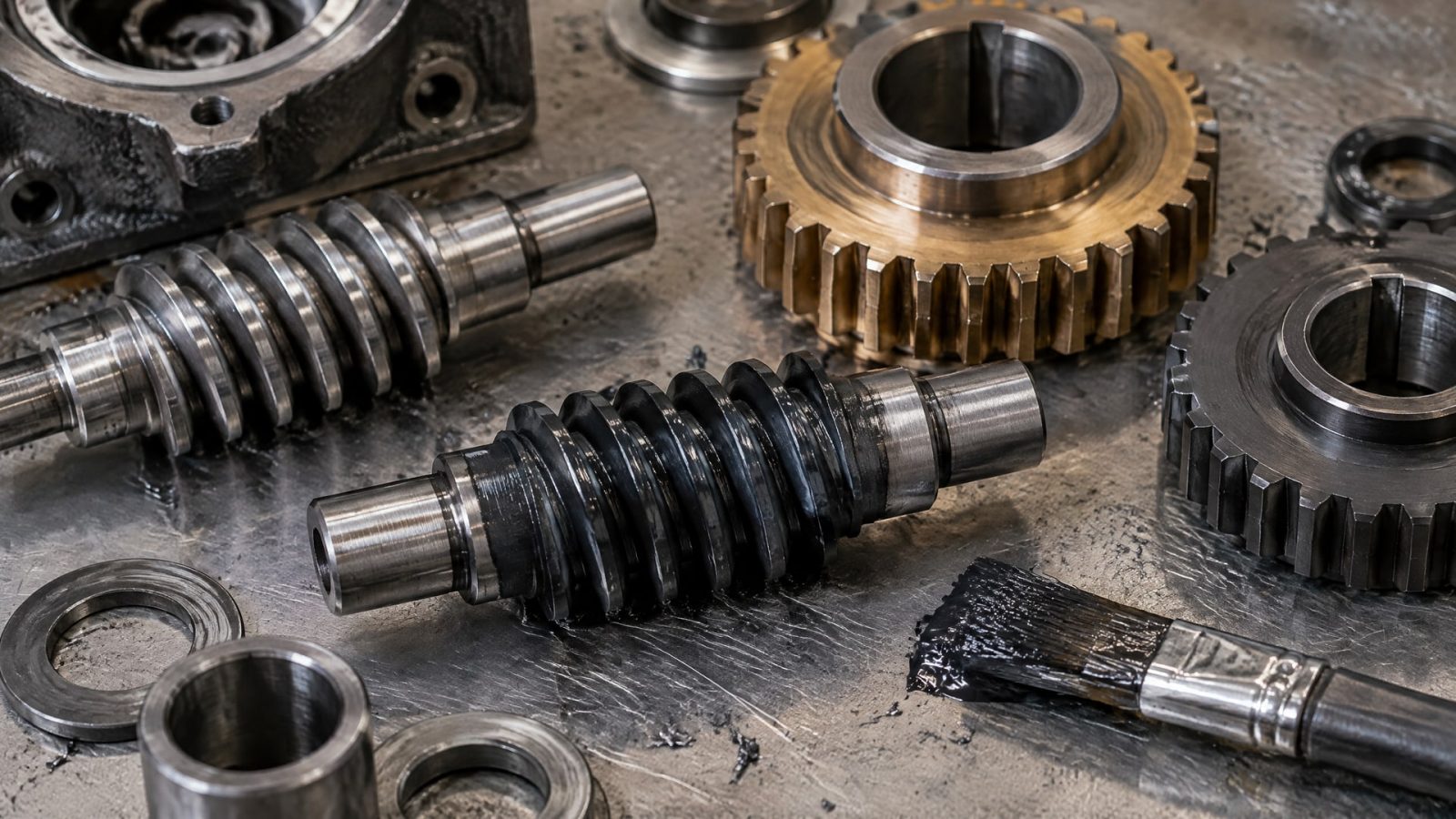

Перед обработкой нужно определить, какая поверхность передает нагрузку и где формируется основная потеря на трение. Для червячной передачи в исследовании применяли покрытие на витке червяка. Для иных конструкций зона нанесения зависит от контактной пары и условий работы.

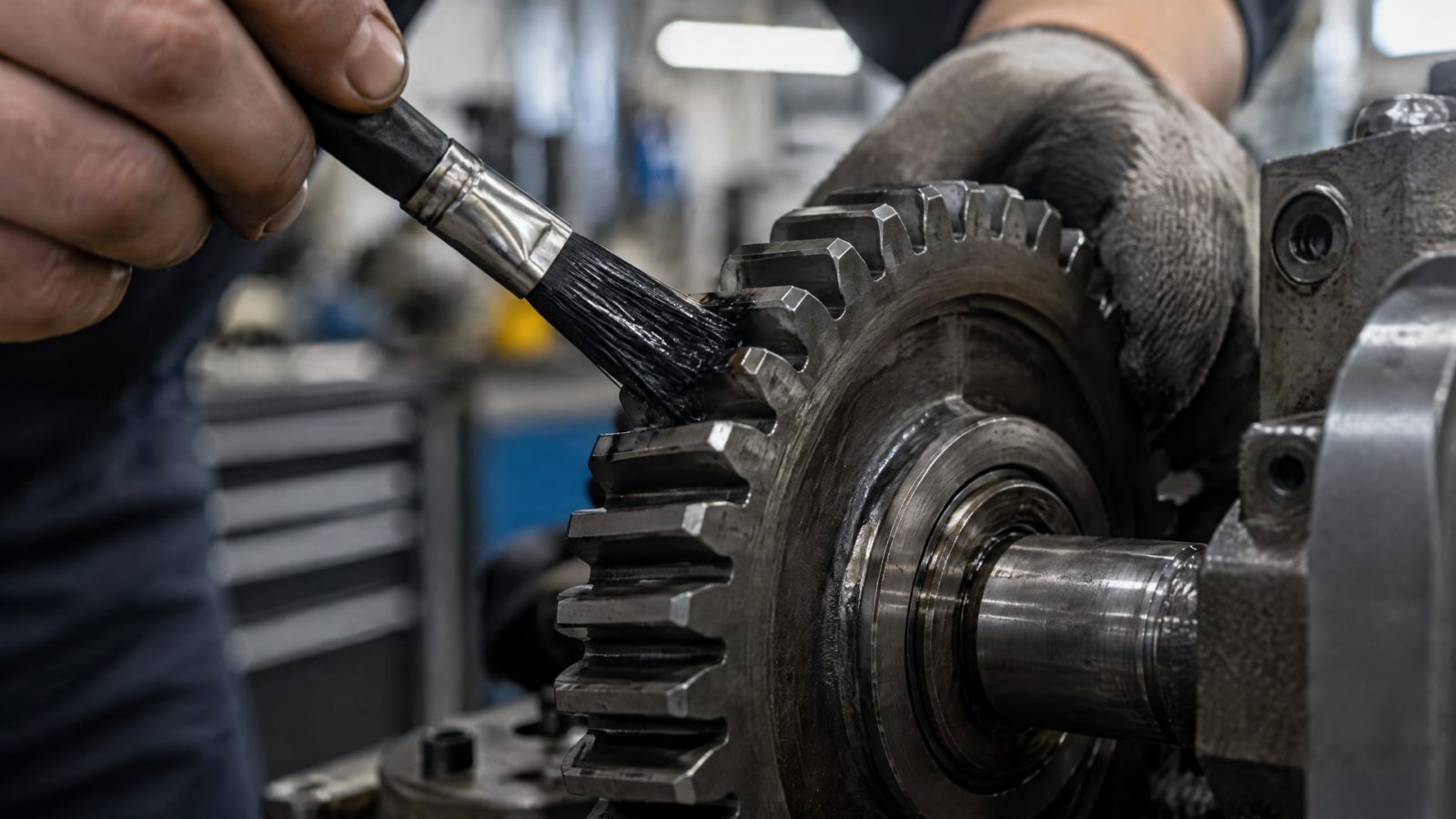

После нанесения и отверждения сухая пленка имеет толщину в несколько микрон. Это тонкий рабочий слой, поэтому контроль покрытия нельзя сводить к визуальной оценке равномерности. Важно соблюдать требования к подготовке поверхности, нанесению и последующему отверждению. Если технология нарушена, свойства сформированной пленки могут отличаться от ожидаемых.

Запекаемые составы и покрытия, отверждаемые при комнатной температуре, требуют разных условий обработки. При выборе технологии учитывают возможности производства или ремонтного участка, геометрию детали и допустимый способ отверждения. В линейке антифрикционных покрытий MODENGY есть решения для разных условий эксплуатации и методов нанесения, включая запекаемые и отверждаемые при комнатной температуре. Подходящий вариант определяют по режиму работы детали и доступной технологии нанесения.

Термин «антифрикционное твердосмазочное покрытие для деталей» охватывает разные поверхности и задачи, поэтому само название категории не подтверждает пригодность конкретного состава для зубчатого зацепления. Перед обработкой стоит свериться с технической документацией покрытия и уточнить совместимость с материалом детали и базовой смазкой. Если покрытие наносят на редуктор в сборе или на отдельную деталь, способ подготовки и отверждения должен соответствовать выбранному технологическому процессу.

Как оценить снижение трения редуктора на практике

До нанесения покрытия зафиксируйте исходные показатели редуктора в понятных и повторяемых условиях.

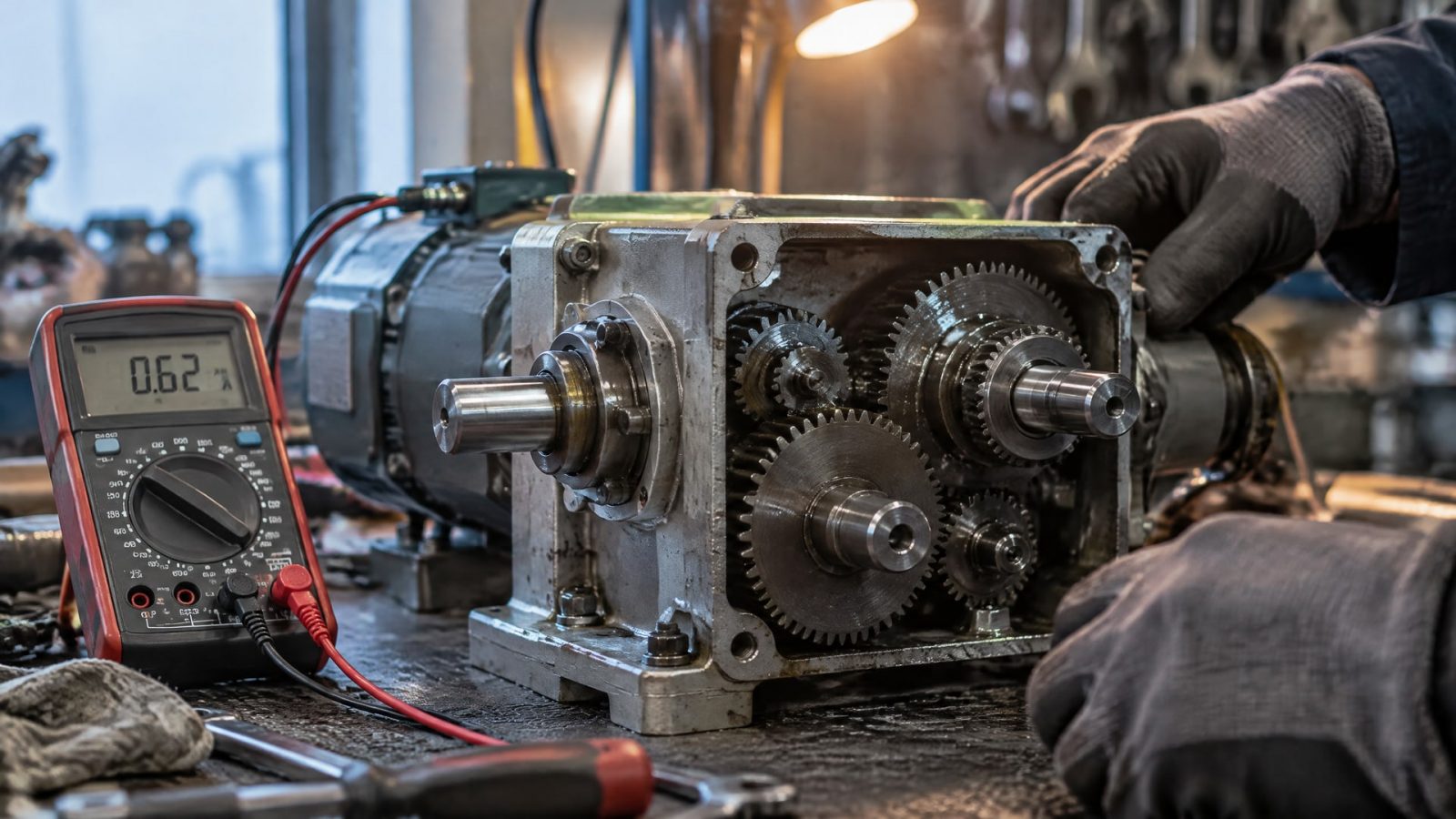

В зависимости от задачи оценивают энергопотребление, ток холостого хода, нагрев, шум и поведение при пуске. Исследования по минералосодержащим покрытиям одновременно приводили данные по КПД, потребляемой мощности и току: энергопотребление изменилось с 27,54 кВт до 19,78 кВт, а ток холостого хода - со 140 А до 85 А. Набор показателей помогает оценить систему шире, чем одно значение коэффициента трения.

После обработки сравнивают те же параметры при сопоставимых нагрузке, скорости и продолжительности работы. Если условия испытаний изменились, нельзя уверенно связать разницу только с покрытием. Это особенно важно при сравнении небольших редукторов, где величина потерь и итоговый эффект зависят от конструкции и режима эксплуатации. Полученные цифры следует интерпретировать как результат конкретного испытания.

Не стоит переносить на свой узел опубликованное снижение коэффициента трения до 39% или рост КПД червячного редуктора до 75-80%. Эти данные показывают, что эффект возможен, но не задают результат для другой пары трения. Аналогично, уменьшение коэффициента трения в 1,5-2,3 раза при совместном применении покрытия с пластичной смазкой относится к исследованным составам и условиям, а не ко всем покрытиям.

Для маломощного редуктора последовательность оценки может быть такой:

• определить тип передачи и наиболее нагруженную контактную пару;

• зафиксировать базовую смазку и режимы работы, включая пуски и остановы;

• выбрать покрытие с учетом совместимости, способа нанесения и условий отверждения;

• сравнить показатели до и после обработки при одинаковых режимах;

• оценить, оправдывает ли измеренное снижение потерь применение покрытия в конкретной конструкции.

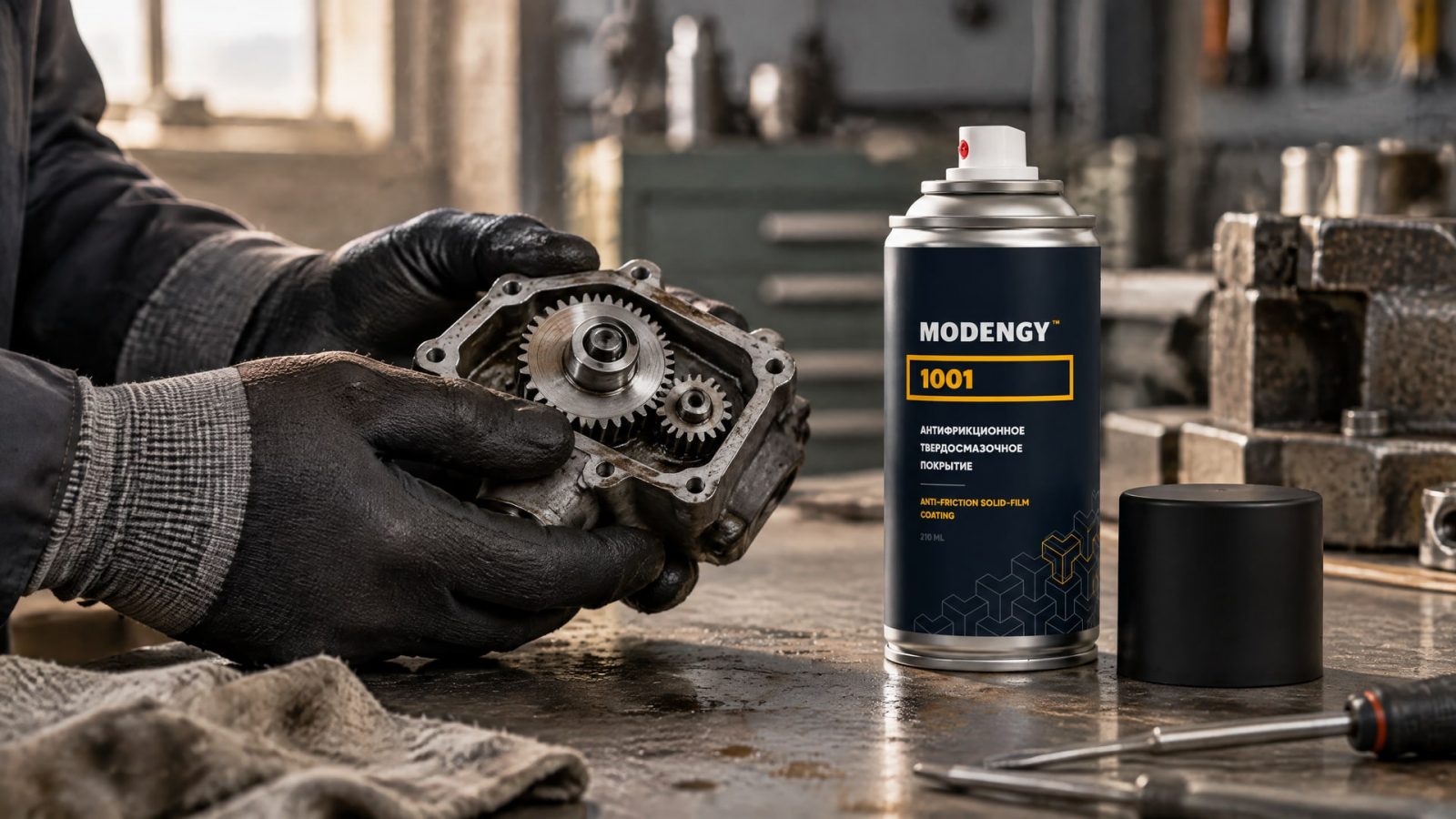

Когда выбирать покрытие MODENGY 1001

В маломощном редукторе переходные режимы могут сопровождаться недостаточным разделением поверхностей, а жидкая смазка не всегда обеспечивает одинаковые условия при каждом пуске.

При подборе решения инженер оценивает частоту пусков, скорость, нагрузку, наличие базовой смазки и возможность подготовить деталь к нанесению. Если покрытие должно отверждаться без нагрева, этот фактор также влияет на выбор технологии.

В таких условиях MODENGY 1001 рассматривают как вариант антифрикционного твердосмазочного покрытия для снижения трения и повышения КПД маломощных редукторов; оно отверждается при комнатной температуре. Это не отменяет проверки совместимости с материалом детали и смазкой, а также необходимости соблюдать технологию нанесения. Для сопоставления результатов нужно измерить параметры редуктора до и после обработки в одинаковых режимах.

Ключевой вопрос для закупщика и инженера - не только цена материала, но и возможность применить его в доступном процессе, получить воспроизводимое покрытие и подтвердить результат испытаниями. Если в редукторе уже используется масло или пластичная смазка, нужно рассматривать покрытие как часть трибологической системы, а не как автоматическую замену смазочного материала. При этом результаты испытаний конкретного состава не следует переносить на другие передачи без проверки.

Часто задаваемые вопросы

Твердосмазочное покрытие полностью заменяет масло?

Не обязательно. В ряде исследований покрытия применяли вместе с жидкой смазкой, чтобы уменьшить трение и износ как дополнительным слоем. Некоторые покрытия работают в сухом режиме, другие показывают эффект при масляной пленке. Решение зависит от конструкции передачи, нагрузки, скорости и совместимости покрытия с базовой смазкой.

Можно ли ожидать одинакового повышения КПД на разных редукторах?

Нет. В исследовании червячных передач КПД с покрытием и жидкой смазкой достигал 75-80%, а отдельная работа по минералосодержащим покрытиям зафиксировала рост КПД редуктора с 0,830 до 0,877. Эти результаты получены в разных условиях и не гарантируют аналогичный эффект на другой конструкции.

Какое покрытие выбрать для редуктора с частыми пусками?

Частые пуски и остановы относятся к режимам, в которых твердые смазочные слои могут быть полезны, особенно при граничном трении или недостатке жидкой смазки. При выборе учитывают нагрузку, скорость, геометрию зубьев, базовую смазку и технологию отверждения. Эффект проверяют сравнительными испытаниями.

Нужно ли наносить покрытие на все детали редуктора?

Нет. Покрытие выбирают для конкретной контактной пары. В исследовании червячных передач его наносили на виток червяка, а не на все детали. Для других конструкций нужно определить наиболее нагруженную поверхность и оценить, влияет ли ее трение на потери редуктора.

Заключение

Антифрикционные твердосмазочные покрытия могут помочь снизить трение и повысить КПД редуктора, если их выбирают под конкретную передачу и режим работы. Исследования показывают разные результаты: от снижения коэффициента трения до изменения энергопотребления и КПД, но переносить эти значения на любой маломощный редуктор нельзя. Покрытие может работать вместе с маслом или пластичной смазкой и не всегда заменяет их.

Практический следующий шаг - определить наиболее нагруженную контактную пару, записать режимы работы и базовую смазку, затем свериться с техническими требованиями к покрытию и процессу нанесения. После обработки сравните показатели редуктора до и после испытаний в одинаковых условиях: так можно оценить реальное снижение трения и понять, оправдано ли решение для конкретного узла.
