Антифрикционные покрытия двигателя и трансмиссии: преимущества для тяжелой техники

Твердосмазочные и трибоактивные покрытия помогают снизить трение и износ в трансмиссионных узлах, когда жидкая смазка работает нестабильно или не обеспечивает достаточной защиты при пуске, остановках и дефиците масла. Они формируют на поверхности низкосдвиговый слой или трибопленку, но не заменяют масло во всех режимах: результат зависит от нагрузки, температуры, скорости скольжения и материала сопряженных деталей.

Статья полезна инженерам и техническим специалистам, которые подбирают покрытия для трансмиссий и ходовой части тяжелой техники, а также закупщикам, готовящим требования к обработке деталей. Разберем, как покрытие влияет на контакт поверхностей, в каких узлах оно может быть полезно, какие параметры проверять и почему лабораторных данных недостаточно для решения о применении.

Как специальные покрытия снижают трение в трансмиссионных узлах

В зубчатых передачах, подшипниках и шлицевых соединениях нагрузка передается через контактирующие поверхности.

Если смазки недостаточно или режим работы приводит к нарушению смазочной пленки, возрастает риск трения, износа, задиров и фреттинга. Твердосмазочное покрытие формирует на поверхности низкосдвиговый слой, а при работе может образовываться трибопленка на контртеле. Такой слой помогает разобщить поверхности и уменьшить трение.

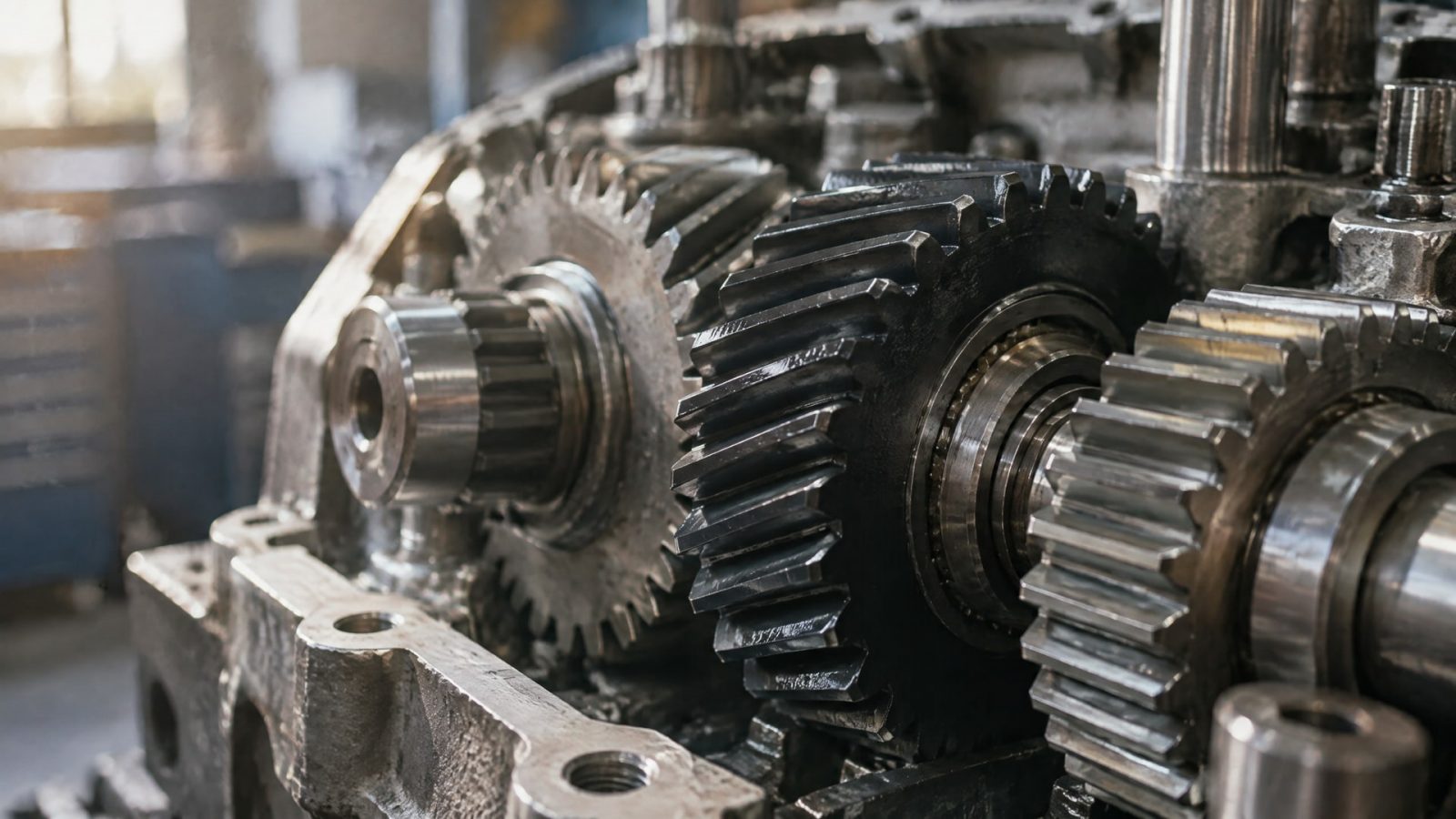

Для зубчатых передач исследуют трибоактивные PVD-покрытия. Их задача не сводится к повышению твердости: при взаимодействии контактирующих поверхностей покрытие может формировать переносимую трибопленку, снижая коэффициент трения и долю трибологических потерь. Эффект зависит от конкретной пары трения, нагрузки, скорости скольжения и наличия масла. Поэтому одинаковое покрытие не следует автоматически переносить с одного узла на другой.

Твердосмазочные решения могут быть полезны при частых пусках и остановках, а также при дефиците масла, когда обычная жидкая смазка не всегда обеспечивает устойчивое разделение поверхностей. Для подшипников покрытия наносят на дорожки качения или тела качения, чтобы снизить непосредственное взаимодействие контактирующих элементов. В исследованиях для вакуумных условий описаны покрытия на основе дисульфида молибдена и серебра.

В трансмиссии тяжелой техники важно учитывать и обратную сторону технологии: твердая смазка отводит тепло хуже, чем жидкая. Если узел работает под высокой нагрузкой и нагревается, покрытие само по себе не решит задачу охлаждения. Инженеру нужно рассматривать его вместе со штатной системой смазывания и оценивать тепловой режим в рабочем цикле.

Где покрытия полезны в трансмиссии и ходовой части

Универсального покрытия для всех трансмиссий нет.

Решение подбирают под конкретную пару трения и условия работы: учитывают нагрузку, скорость скольжения, температуру, наличие масла, вибрации, пусковые режимы и загрязнение. Одно и то же покрытие может показать различный результат на шлицевом соединении и в подшипнике, даже если оба узла установлены на одной машине.

В шлицевом соединении при недостаточном смазывании и вибрациях возникает риск фреттинга. В подшипнике важны устойчивость покрытия на рабочей поверхности и способность сохранять защитное действие при повторяющихся циклах контакта. Для зубчатой передачи существенны не только снижение трения, но и поведение слоя под нагрузкой, его совместимость с зубьями и влияние на теплоотвод.

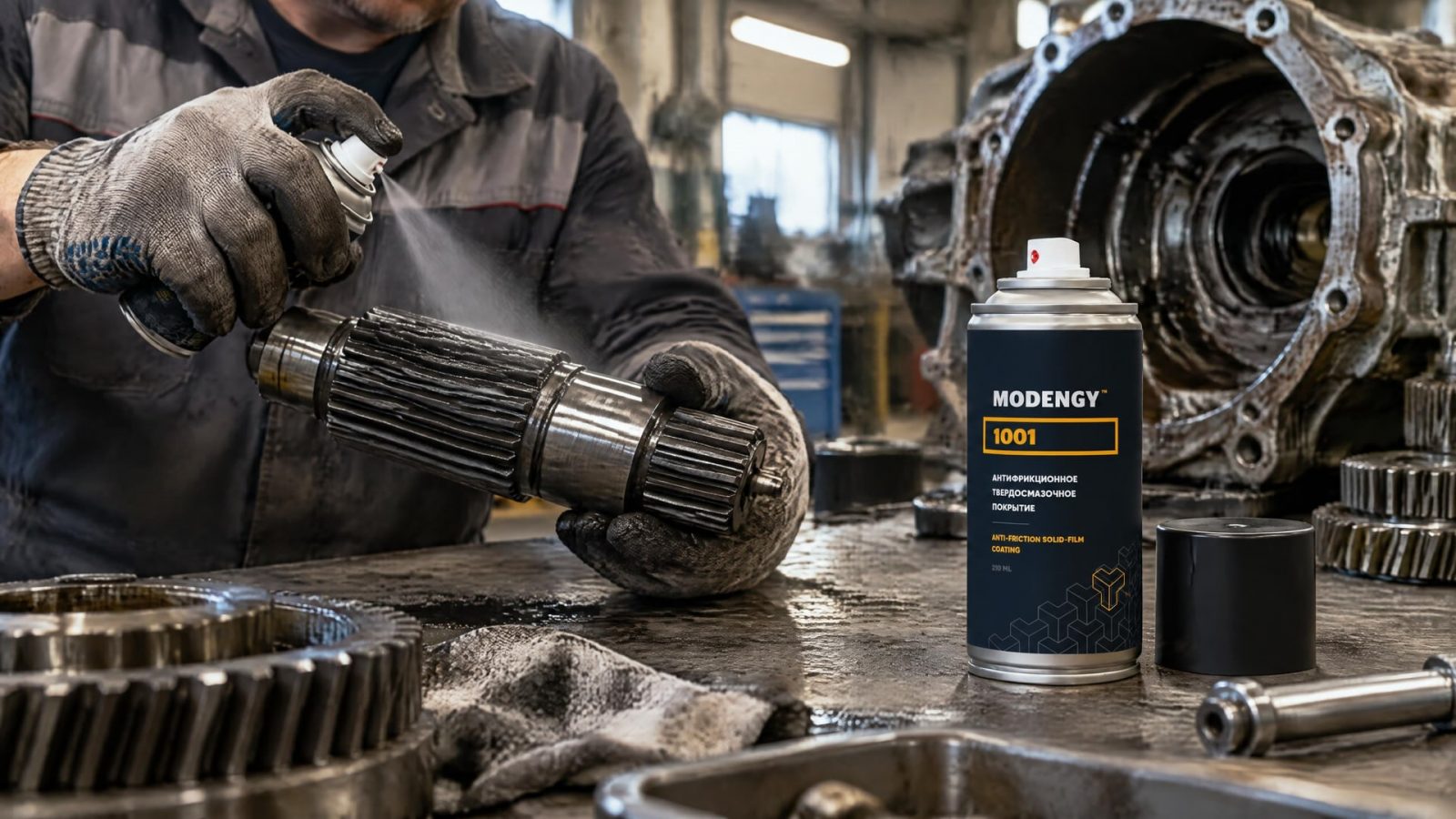

Когда в шлицах или подшипниках тяжелой техники нужно снизить трение и износ при дефиците смазки, важно одновременно учитывать риск фреттинга, пусковые условия и контактную нагрузку. В таких задачах в качестве варианта обработки рассматривают MODENGY 1001. Его назначение - формировать твердосмазочный защитный слой; применимость следует проверять для конкретного материала основы, сопряженной детали и режима работы.

Специальные покрытия ходовой части также оценивают не по одному показателю. Для контактирующих деталей имеют значение загрязнение, вибрация и устойчивость слоя в рабочей среде. Сам факт использования покрытия не гарантирует защиту от износа: сначала нужно определить механизм повреждения, затем подобрать материал и провести испытания на паре трения. Такой подход помогает не переносить выводы о трансмиссии на другие узлы без проверки.

Что показывают испытания покрытий

Лабораторные результаты показывают, что твердосмазочные покрытия способны обеспечивать низкий коэффициент трения в заданных условиях, но цифры нельзя считать универсальной характеристикой для любой машины.

Например, для покрытия на основе MoS₂ в вакуумных условиях приводился коэффициент трения около 0,01 и ресурс более 300 000 оборотов при контактном напряжении около 0,8 ГПа. Это результат конкретного испытания, а не гарантия такого же ресурса в трансмиссии тяжелой техники.

В исследовании композитного покрытия с MoS₂ и графитом при нагрузке 200 Н получили коэффициент трения 0,041 в масляной среде и 0,049 без масла. Удельная скорость износа составила соответственно 4,25 × 10⁻⁶ мм³/(N·m) и 1,25 × 10⁻⁵ мм³/(N·m). Эти данные позволяют сравнить поведение материала в двух испытанных средах, но не дают прямого прогноза для узла с другой геометрией, нагрузкой или температурой.

Для оценки результата нужно смотреть на условия испытания вместе с числом. Важны материал контртела, подготовка поверхности, среда, приложенная нагрузка и длительность испытания. Если параметры отличаются от условий эксплуатации, низкое лабораторное трение само по себе не подтверждает, что покрытие защитит деталь от износа или перегрева.

При проверке полезно разделять два вопроса: уменьшает ли покрытие трение и выдерживает ли оно рабочий режим. Во втором случае оценивают износостойкость, адгезию к основе, поведение при пиковых нагрузках и состояние сопряженной детали. Лишь после этого можно решать, подходит ли покрытие для узла или необходима другая схема смазывания.

Как составить требования к покрытию

В техническом задании стоит описать рабочую задачу, а не ограничиваться формулировкой «нужно антифрикционное покрытие».

Укажите узел и материалы контактирующих деталей, наличие жидкой смазки, характер нагрузки, скорость скольжения, пусковые режимы, вибрации и возможные загрязнения. Эти сведения нужны, чтобы сопоставить условия работы с механизмом действия покрытия и выбрать релевантную методику испытаний.

Для многослойных твердых покрытий ISO 21874:2019 задает методы оценки состава, микроструктуры, качества поверхности, толщины, твердости и трибологических свойств. Такой перечень помогает сформировать измеримые требования и не сводить приемку к проверке одной характеристики. Если оценивают тонкие керамические пленки, ISO 23737:2021 описывает метод испытания износостойкости и коэффициента трения в сухой и влажной среде.

При этом стандарт или лабораторный протокол не заменяет проверку на реальном узле. Практичный порядок работы включает анализ режима, подбор покрытия, испытания на трение и износ, а затем подтверждение результата на детали или сборке. Проверка должна по возможности воспроизводить существенные для узла условия: контактирующие материалы, смазочную среду и характер нагрузки.

В требованиях также фиксируют совместимость покрытия с основой и сопряженной деталью. Трибопленка должна формироваться стабильно и не усиливать износ контртела. Для высоконагруженного узла отдельно оценивают тепловой режим: снижение трения не означает автоматического решения проблемы отвода тепла.

Ограничения и ошибки при выборе

Распространенная ошибка - выбирать покрытие только по минимальному коэффициенту трения.

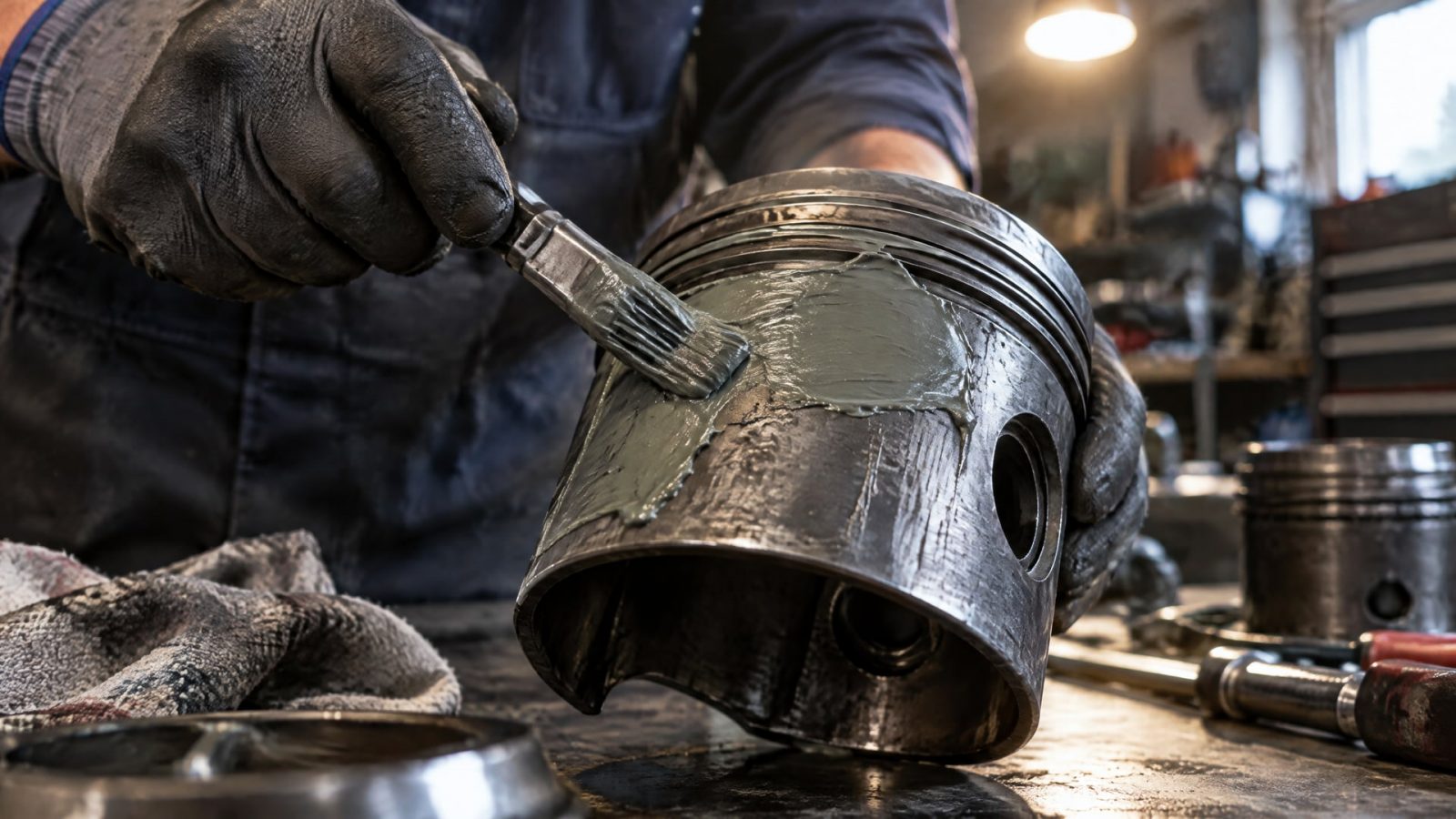

Этот показатель важен, но не описывает адгезию, износостойкость, твердость, тепловую стойкость и поведение при пиковых нагрузках. Второе заблуждение - считать, что более толстое покрытие всегда служит дольше. Толщина важна, однако ресурс зависит также от состава, микроструктуры, качества поверхности и связи слоя с основой.

Не стоит считать твердосмазочное покрытие полной заменой масла. Во многих случаях оно работает как дополнительный барьер или защита на переходных режимах, тогда как штатная смазка продолжает выполнять свои функции. Если в узле критичен отвод тепла, нельзя полагаться только на твердый смазочный слой: его теплопередача хуже, чем у жидкой смазки.

Совет инженера

• Сценарий: детали двигателя и трансмиссии работают в паре трения, где требуется снизить риск задиров и закусывания.

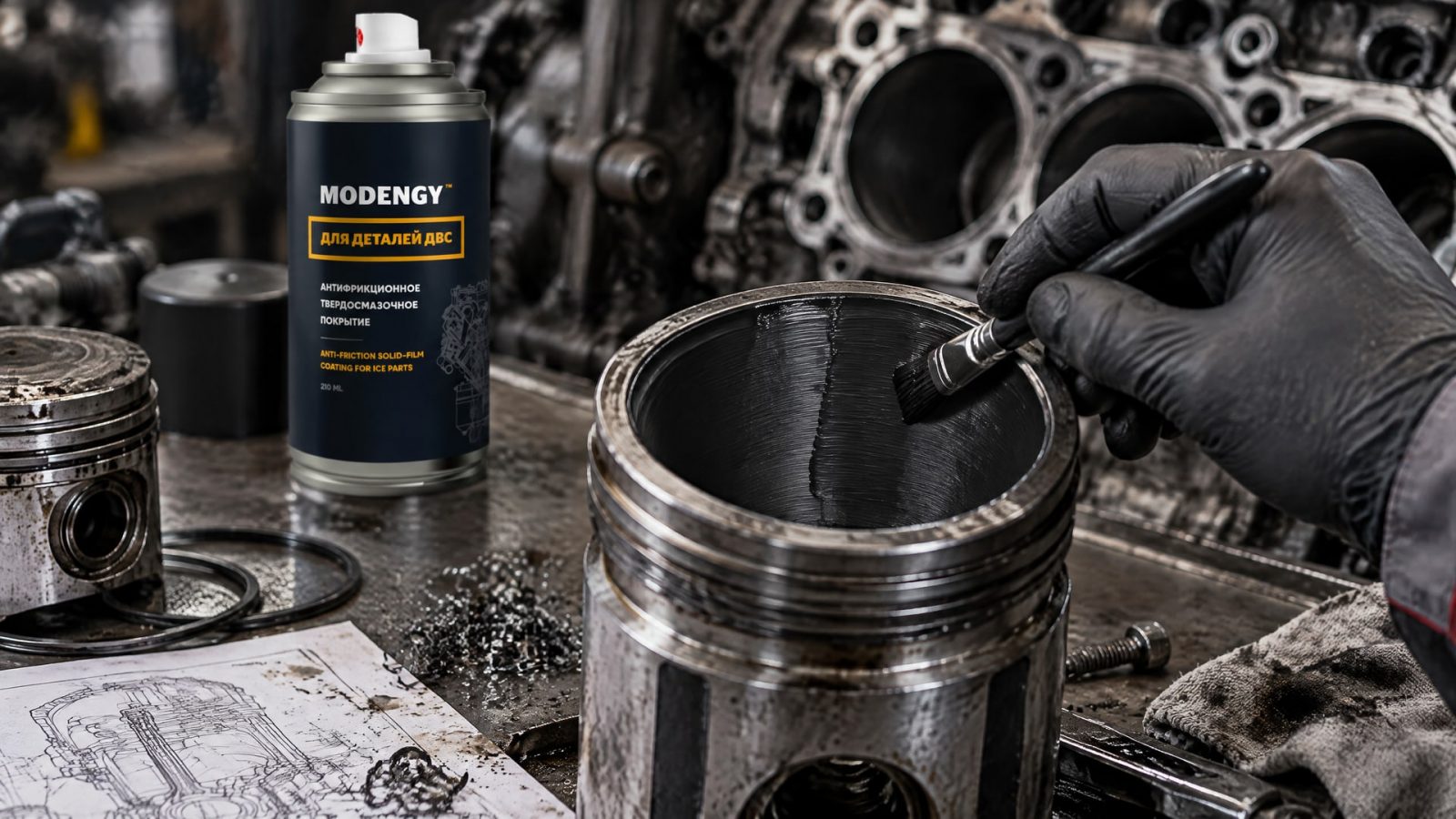

• Что сделали: рассмотрели обработку MODENGY Для деталей ДВС как вариант комплексной защиты поршней и других элементов.

• Итог: решение оценивают по совместимости с материалом основы и сопряженной деталью, затем проверяют в условиях, близких к рабочим.

Покрытия поршней износостойкие и другие антифрикционные решения следует подбирать по задаче, а не по общему названию. Если повреждение связано с загрязнением, нарушением подачи масла или перегревом, поверхностный слой не устраняет первопричину. Для трансмиссионного узла важно сначала установить механизм отказа, а затем сопоставить ожидаемый эффект покрытия с остальными мерами защиты.

Часто задаваемые вопросы

Может ли твердосмазочное покрытие заменить масло в трансмиссии?

Не во всех режимах. Твердосмазочный слой или трибопленка может снизить трение и поддержать защиту при дефиците масла, частых пусках и остановках. Однако покрытие отводит тепло хуже, чем жидкая смазка, поэтому его нельзя считать универсальной заменой масла. Решение проверяют для конкретного узла и рабочего цикла.

Как выбрать покрытие для зубчатой передачи?

Сначала определяют условия контакта: нагрузку, скорость скольжения, температуру, наличие масла, пусковые режимы и материал сопряженных деталей. Затем проверяют коэффициент трения, износостойкость, адгезию и тепловое поведение покрытия. Лабораторные данные сопоставляют с режимом узла и подтверждают испытанием на реальной детали или сборке.

Достаточно ли знать толщину покрытия, чтобы оценить его ресурс?

Нет. Толщина - один из параметров, но ресурс также зависит от состава, микроструктуры, твердости, качества поверхности и сцепления слоя с основой. Нужно учитывать контактную нагрузку, контртело и среду. Для многослойных твердых покрытий ISO 21874:2019 охватывает несколько характеристик, необходимых для такой оценки.

Подходят ли антифрикционные покрытия для ходовой части тяжелой техники?

Они могут быть полезны в узлах, где проявляются трение, износ или фреттинг, но применимость зависит от пары трения и условий работы. Учитывают нагрузку, вибрацию, загрязнение и наличие смазки. Покрытие подбирают после анализа механизма износа и проверяют на совместимость с материалом детали и контртела.

Заключение

Антифрикционные покрытия двигателя и трансмиссии помогают снизить трение и износ, если подобраны под конкретный узел и режим. Для трансмиссии тяжелой техники особенно важны дефицит смазки, пуски и остановки, фреттинг, совместимость с сопряженной деталью и тепловая нагрузка. Покрытие не следует считать универсальной заменой масла или выбирать только по низкому коэффициенту трения.

Следующий шаг для инженера - описать условия работы узла, определить основные механизмы износа и включить в техническое задание проверяемые параметры покрытия. После лабораторной оценки результат нужно подтвердить на детали или сборке в условиях, близких к эксплуатации.
