Как сократить потери СОЖ при обработке: борьба с выносом стружкой и деталями

Потери СОЖ при механической обработке сокращают не одной мерой, а сочетанием контроля уровня и концентрации, удаления загрязнений, возврата жидкости со стружки и настройки подачи. Это помогает снизить расход СОЖ и не допустить, чтобы подпитка водой или загрязнение ванны ухудшали рабочие свойства жидкости.

Статья будет полезна инженерам, техническим специалистам и снабженцам, которые отвечают за работу станков и планируют расход материалов. Разберем, почему СОЖ уносится вместе со стружкой и деталями, как организовать подпитку и фильтрацию, а также на что обратить внимание при очистке системы и настройке подачи.

Почему возникают потери СОЖ и как оценить их масштаб

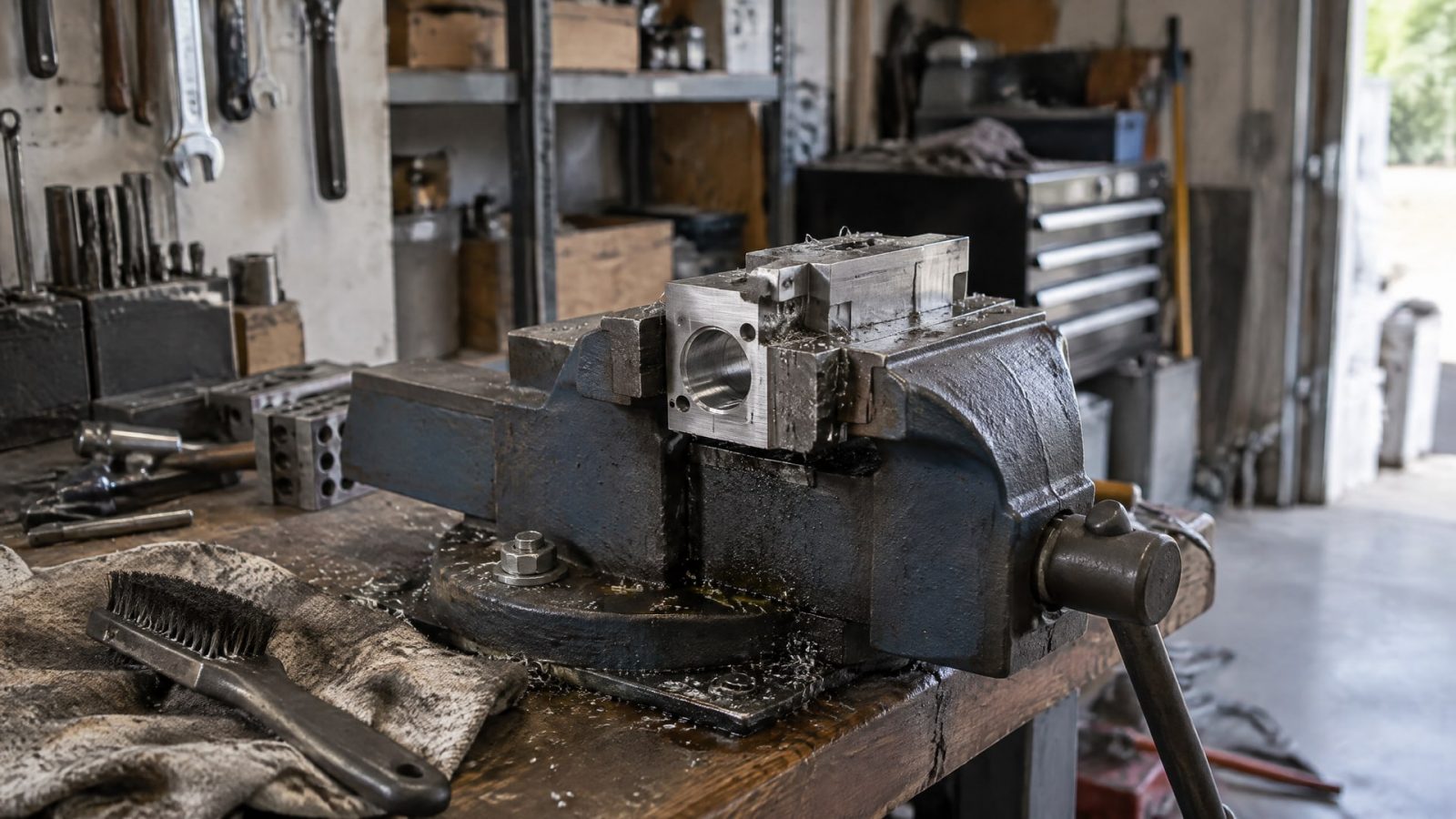

Вынос СОЖ стружкой и унос СОЖ деталями связаны с тем, что жидкость остается на поверхностях после обработки.

Чем больше объем образующейся стружки, тем больше жидкости может покинуть ванну вместе с ней. Часть СОЖ остается и на деталях, которые вынимают из рабочей зоны. Поэтому одинаковый режим подпитки не всегда подходит для операций с разным объемом съема материала.

Потери возникают и по другим причинам. Вода испаряется, жидкость разбрызгивается при обработке или образует туман. В технических материалах приводится ориентир: испарение может составлять около 3-10% потери воды в сутки, а суммарные суточные потери жидкости из-за испарения, разбрызгивания и уноса могут достигать 5-20%. Это общие диапазоны, а не гарантированный показатель для конкретного станка: фактический расход зависит от процесса и условий работы.

Чтобы понять, какая причина преобладает на участке, полезно ежедневно контролировать уровень и отмечать объем подпитки. Одновременно проверяют, остается ли на стружке и деталях заметное количество жидкости, нет ли чрезмерного разбрызгивания и не накапливаются ли отходы в баке. Такой контроль помогает отличить штатное снижение уровня от проблемы в подаче или возврате СОЖ.

Оценивать расход только по частоте доливок недостаточно. Если в ванну постоянно добавляют воду или смесь без учета концентрации, уровень может выглядеть нормальным, хотя состав жидкости уже изменился. Для оценки потерь сопоставляют уровень в баке, количество подпитки и состояние рабочей жидкости. При этом учитывают, что из-за испарения воды концентрация в ванне со временем растет.

Как снизить расход СОЖ правильной подпиткой

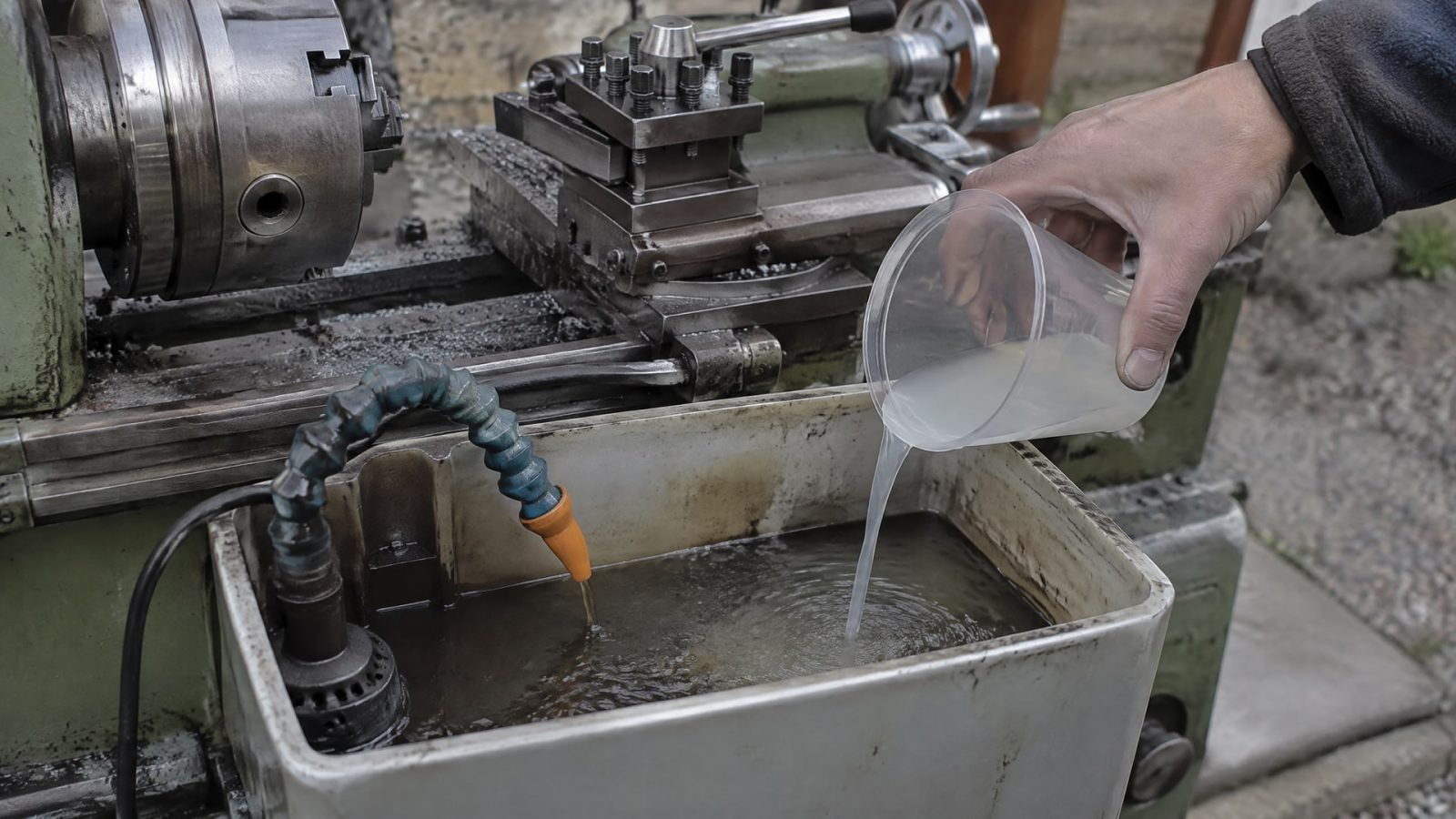

Когда уровень в баке падает, доливка чистой воды может показаться самым простым решением.

Но вода разбавляет рабочую жидкость, меняет ее концентрацию и может ухудшить защиту от коррозии или устойчивость эмульсии. Поэтому подпитку готовят заранее, а не выполняют на глаз. Ее концентрацию выбирают с учетом фактической концентрации в системе и причин снижения уровня.

В качестве ориентира для эмульсии приводится следующий пример: при рабочей концентрации 5% подпиточная смесь может иметь концентрацию около 2,5-3,0%. Такая разница учитывает, что при испарении воды концентрация СОЖ в ванне постепенно растет. Это не универсальная рецептура для любого процесса: перед корректировкой режима нужно свериться со спецификацией применяемой жидкости и контролировать ее концентрацию.

Также важно не допускать значительных колебаний объема в баке. Для стабилизации режимов рекомендуют поддерживать уровень СОЖ на отметке 85-100% от номинального объема ванны. Регулярная подпитка позволяет удерживать уровень в этом диапазоне и уменьшает колебания концентрации и pH. Контроль нужен ежедневно: редкая доливка крупными порциями не заменяет наблюдения за состоянием системы.

Практический порядок действий может быть таким:

• Проверить уровень жидкости и установить, насколько он отличается от номинального.

• Измерить концентрацию в рабочей ванне.

• Приготовить подпиточную смесь с учетом состояния жидкости, а не доливать только воду.

• Зафиксировать объем добавленной смеси и повторно проверить уровень и концентрацию.

Такой подход позволяет связать изменение уровня с реальным расходом и не маскировать проблему постоянной доливкой. Если после подпитки концентрация продолжает расти или падать, нужно проверить причины потерь и состояние возвратного контура.

Как организовать возврат СОЖ со стружки и деталей

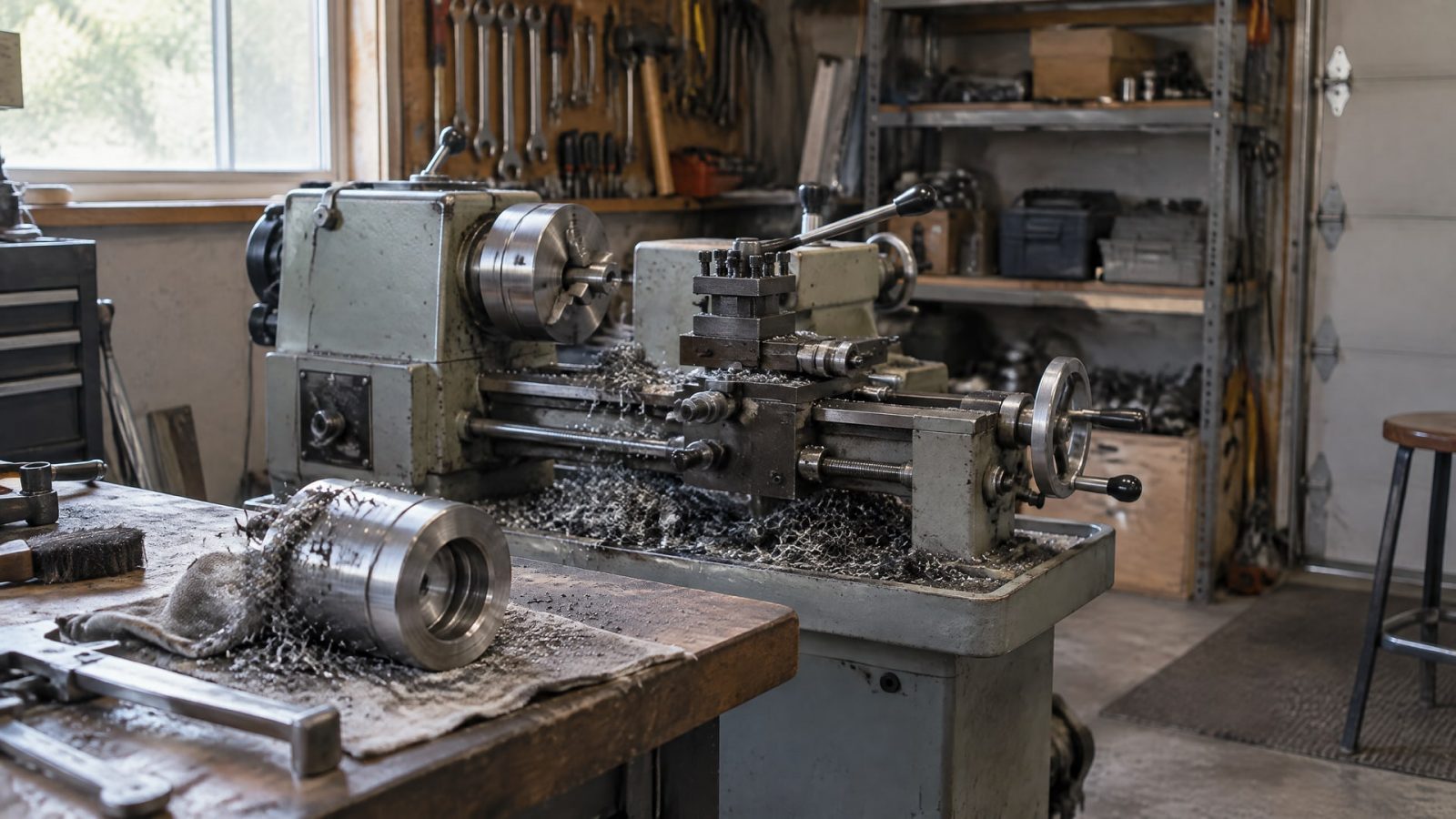

Сухая на вид стружка не всегда означает, что жидкость не уносится: часть СОЖ остается на отходах и возвращается в систему не полностью.

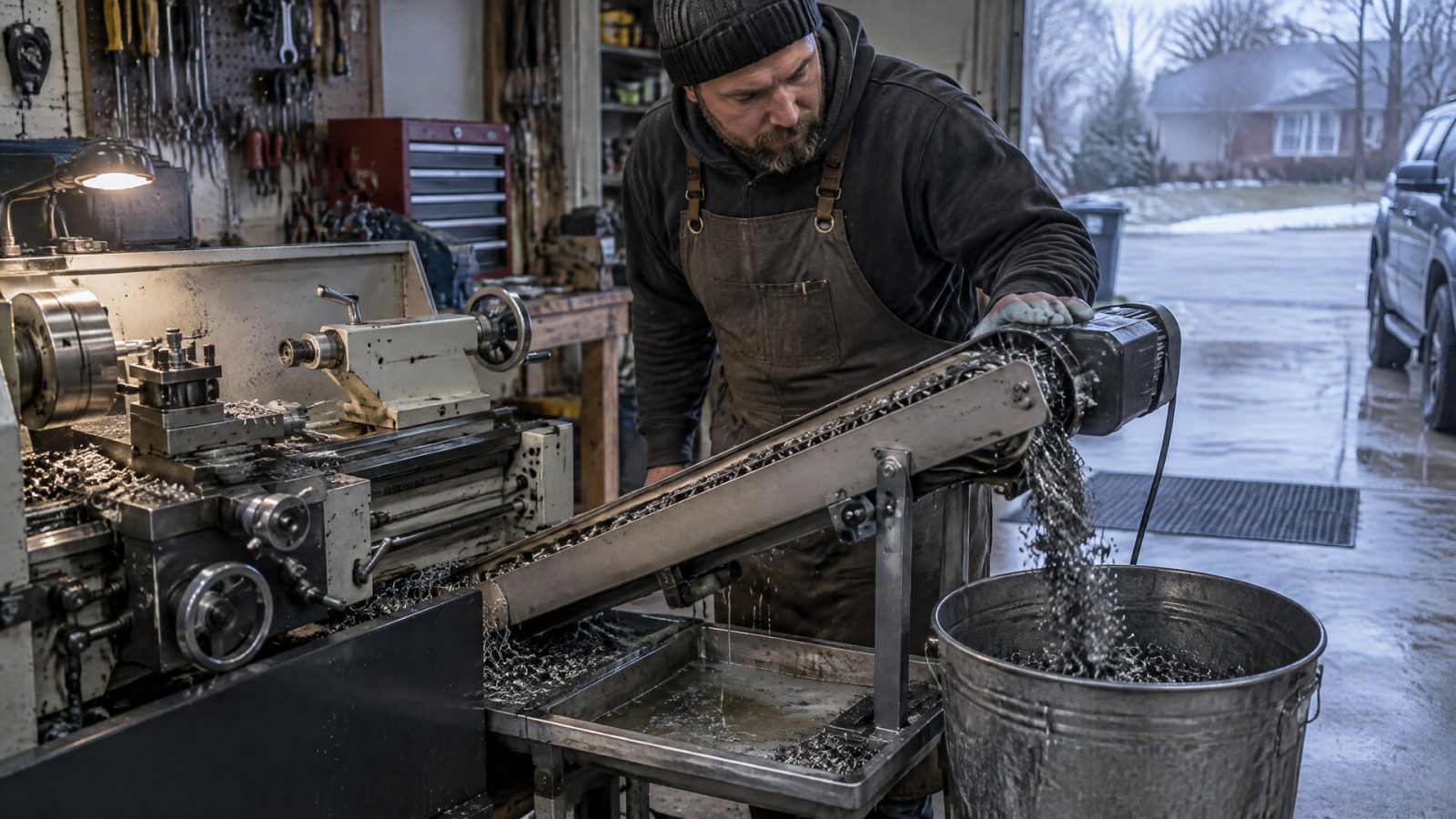

Поэтому при большом объеме стружки важны ее своевременное удаление и возможность отделить жидкость до вывоза отходов. Конвейер или транспортер стружки помогает организовать непрерывное удаление отходов и уменьшить их повторное попадание в ванну.

Для деталей тоже важен путь возврата жидкости. Если после обработки СОЖ остается на поверхности и стекает вне системы, она становится частью потерь. При планировании процесса учитывают, куда попадает жидкость с детали и может ли она вернуться в бак. Конкретное решение зависит от компоновки станка и организации участка; универсального способа, подходящего для любого оборудования, нет.

Требования к организации системы отражены в ГОСТ Р 50558-93 «Промышленная чистота. Жидкости гидравлические и смазочные. Методы очистки». Стандарт предусматривает предварительное отделение СОЖ от стружки, возможность восполнить потери без внесения загрязнений в систему и возможность полностью слить жидкость средствами системы. Это полезный ориентир при оценке конструкции возвратного контура и порядка обслуживания.

Для снижения выноса важно не только собрать жидкость, но и не возвращать в бак стружку и шлам. Если отходы оседают в ванне или снова попадают в циркуляцию, они загрязняют жидкость и мешают обслуживанию системы. Поэтому оценивают весь путь: от зоны обработки через сбор и отделение отходов до бака. Такой подход помогает выявить места, где СОЖ теряется или возвращается вместе с загрязнениями.

Как фильтрация и очистка помогают управлять расходом

Стружка, шлам и мелкие частицы ухудшают состояние рабочей жидкости и загрязняют бак.

Крупные отходы удаляют на этапе возврата, а более мелкие задерживают фильтрацией. В качестве ориентира для многоступенчатой очистки приводится грубая фильтрация порядка 50 мкм, затем картриджная фильтрация на 5-10 мкм. Выбор схемы зависит от загрязнений и оборудования системы.

Фильтр нужен не только для защиты от крупных частиц. Тонкая фракция и осадок также остаются в системе, поэтому одной грубой ступени может быть недостаточно. Регулярная очистка бака, поддона и зон накопления стружки помогает удалить загрязнения, которые не задержались при возврате. Состояние этих участков проверяют вместе с уровнем и концентрацией, а не только при полной замене жидкости.

Совет инженера

• Сценарий: в баке и поддоне накапливаются шлам и стружка, а жидкость теряет стабильность. Загрязнения могут ухудшать ее состояние и затруднять обслуживание системы.

• Что делают: удаляют отходы, очищают бак и поддон, затем поддерживают фильтрацию на возврате. Для очистки системы применяют EFELE CL-555.

• Итог: удаление накопившихся загрязнений помогает поддерживать чистоту системы и свойства СОЖ; дальнейшее снижение расхода оценивают по уровню и объему подпитки.

Очистка не заменяет контроль концентрации и уровня. Если после обслуживания жидкость по-прежнему уносится на мокрой стружке или разбрызгивается, нужно отдельно проверить процесс удаления отходов и направление подачи. Системная работа с баком, возвратом и фильтрами позволяет не сводить обслуживание к частой полной замене СОЖ.

Как настроить подачу и выбрать СОЖ для процесса

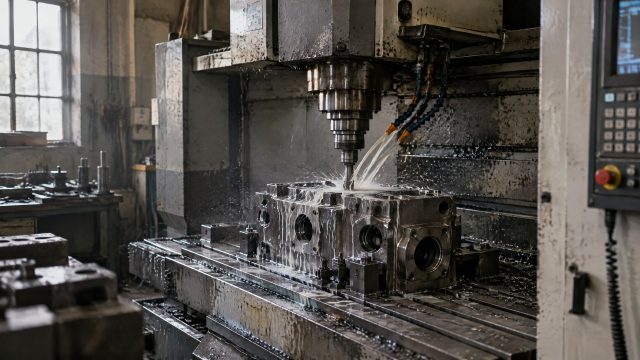

Избыточная подача и неправильное направление струи увеличивают разбрызгивание и образование тумана.

В результате жидкость расходуется, не обеспечивая полезного охлаждения в нужной зоне. При настройке проверяют, попадает ли струя к месту обработки и не уходит ли значительная часть СОЖ мимо рабочей зоны. Если потери заметны, режим подачи корректируют с учетом операции и оборудования.

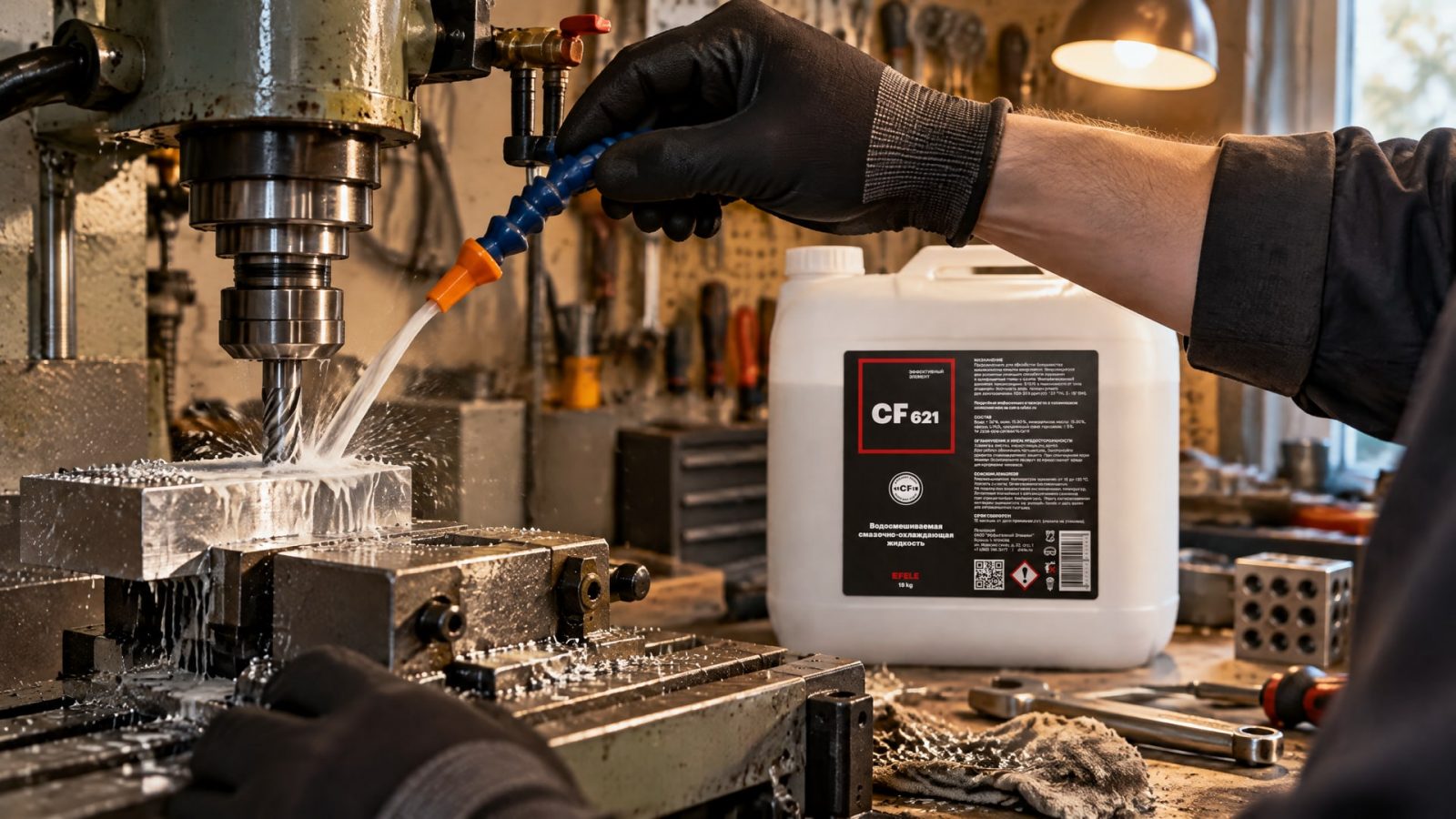

Свойства самой СОЖ также влияют на то, сколько жидкости остается на стружке и деталях. При подборе учитывают адгезию, то есть способность жидкости удерживаться на поверхности, и стабильность эмульсии. Для операций, где важно минимизировать вынос водорастворимой СОЖ, этим требованиям отвечает полусинтетическая универсальная СОЖ EFELE CF-621. При выборе ее соотносят с материалами и режимами обработки, а результат оценивают по фактическому расходу и состоянию рабочей жидкости.

Нельзя компенсировать потери простым увеличением концентрации. При испарении воды концентрация в ванне и так растет, а избыточная концентрация может привести к дополнительным затратам и технологическим проблемам. Рабочий режим поддерживают по спецификации СОЖ и результатам контроля, а подпиточную смесь подбирают с учетом фактического состояния ванны.

При проверке участка удобно идти от причин к мерам: оценить суточное снижение уровня, осмотреть стружку и детали, проверить возврат и фильтрацию, затем проверить направление струи. В общих материалах суммарные потери из-за испарения, разбрызгивания и уноса оцениваются в 5-20% в сутки, но эту величину нельзя переносить на конкретный станок без измерений. Для оптимизации расхода СОЖ важнее установить собственный рабочий уровень потерь и отслеживать его после изменения процесса.

Часто задаваемые вопросы

Можно ли компенсировать вынос СОЖ простой доливкой воды?

Нет. Чистая вода меняет концентрацию рабочей жидкости и может ухудшить защиту от коррозии или устойчивость эмульсии. Для подпитки используют заранее приготовленную смесь подходящей концентрации, а ее состав подбирают с учетом состояния жидкости в ванне и рекомендаций для конкретной СОЖ.

Почему концентрация СОЖ растет, если жидкость уносится?

В процессе работы вода испаряется, тогда как компоненты СОЖ не испаряются с такой же скоростью. Поэтому оставшаяся жидкость становится более концентрированной. Унос на стружке и деталях, разбрызгивание и испарение одновременно снижают уровень, но не обязательно одинаково влияют на концентрацию.

Какой уровень СОЖ поддерживать в ванне?

Для стабилизации режимов рекомендуют поддерживать объем на уровне 85-100% от номинального объема ванны. Уровень проверяют ежедневно и восполняют потери приготовленной подпиточной смесью. Одновременно контролируют концентрацию: нормальный объем жидкости сам по себе не подтверждает, что ее состав соответствует рабочему режиму.

Достаточно ли установить фильтр для борьбы с потерями?

Нет. Фильтрация удаляет загрязнения, но сама по себе не устраняет унос жидкости на стружке и деталях, испарение или разбрызгивание. Для управления расходом нужны также регулярная очистка бака, контроль уровня и концентрации, удаление стружки и проверка направления подачи СОЖ.

Заключение

Снизить потери СОЖ помогает согласованная работа нескольких элементов: регулярный контроль уровня и концентрации, правильная подпитка, отделение жидкости от стружки, фильтрация, очистка системы и настройка подачи. Начинать стоит с определения фактических причин расхода: проверить мокрую стружку и детали, состояние бака, возвратный контур и наличие разбрызгивания.

Для следующего шага зафиксируйте текущий уровень, концентрацию и объем подпитки, затем проверьте систему возврата и очистки. После внесения изменений повторите измерения и сравните расход: так можно оценить, какие меры действительно снизили вынос на конкретном участке.
