Как выбрать герметик для деформированных фланцев

Герметик для деформированных фланцев выбирают только после проверки геометрии и фактического зазора. Анаэробный состав может уплотнить жесткие металлические поверхности с небольшой и равномерной неровностью, если зазор находится в диапазоне, указанном в паспорте продукта. При перекосе, короблении или выраженных повреждениях сначала восстанавливают поверхность либо устанавливают механическую прокладку.

Статья поможет инженерам, техническим специалистам и снабженцам определить, когда допустима герметизация фланцев с неровностями, какие параметры проверить и как подготовить соединение. Разберем измерение зазора, ограничения анаэробных составов, требования к поверхности и сборке. Отдельно рассмотрим, когда жидкий уплотнитель подходит для узла, который потребуется разобрать при обслуживании.

Когда герметик для деформированных фланцев подходит

Анаэробный фланцевый герметик не исправляет геометрию детали.

Его задача - заполнить небольшой зазор между жесткими металлическими поверхностями после сборки. Поэтому небольшая неровность допустима только тогда, когда фланец сохраняет жесткость, а зазор остается равномерным и укладывается в требования паспорта состава.

Типовой рабочий диапазон для стандартных анаэробных герметиков составляет 0,05–0,25 мм. Отдельные составы рассчитаны на зазор до 0,38 мм, а для некоторых высоковязких продуктов указывают заполнение до 0,50 мм. Эти значения нельзя считать универсальными: предел зависит от конкретного продукта и условий применения.

Когда герметик не заменит ремонт

Заметное коробление, перекос, глубокие риски и коррозия могут привести к неравномерному зазору. В таком случае нанесение состава не устраняет причину негерметичности, а может лишь замаскировать проблему. Если фланец «ведет», рассмотрите механическую прокладку или восстановление поверхности.

Формирователь прокладок для кривых фланцев не становится подходящим только из-за такого назначения на упаковке. Анаэробные составы применяют на жестких металлических фланцах в пределах установленного зазора. Перед заменой прокладки проверьте тип соединения и условия эксплуатации; для фланцевых соединений упоминаются, в частности, ISO 7005-1 и ASME B16.5.

Важно различать небольшую равномерную неровность и деформацию, меняющую прилегание деталей. В первом случае герметик может подойти, если паспорт подтверждает допустимый зазор. Во втором сначала оценивают возможность ремонта или замены фланца, а не пытаются компенсировать нарушение геометрии увеличением количества состава.

Как проверить геометрию фланцев и измерить зазор

Внешнего осмотра недостаточно: визуально ровные поверхности могут иметь разный зазор в отдельных точках.

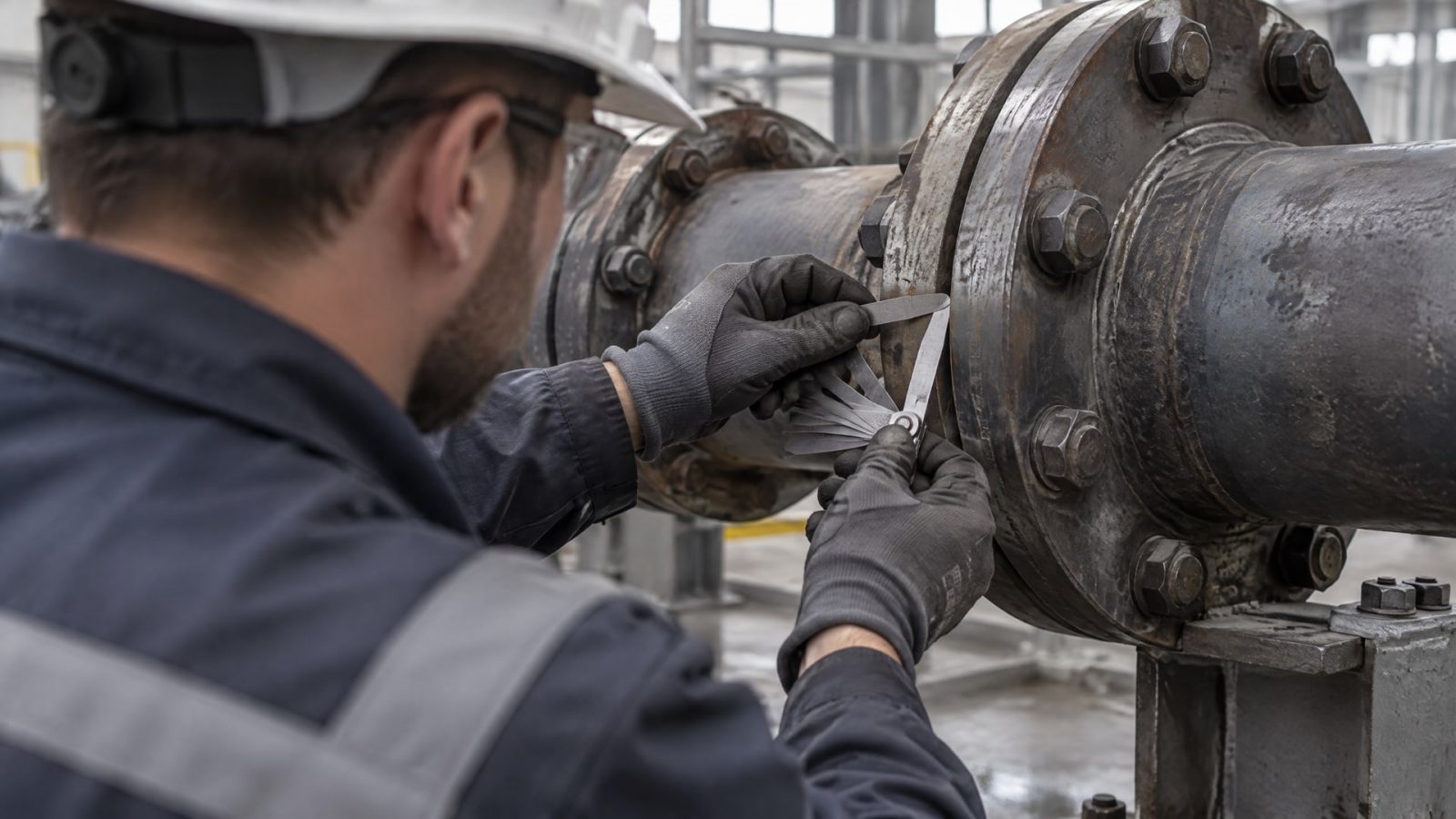

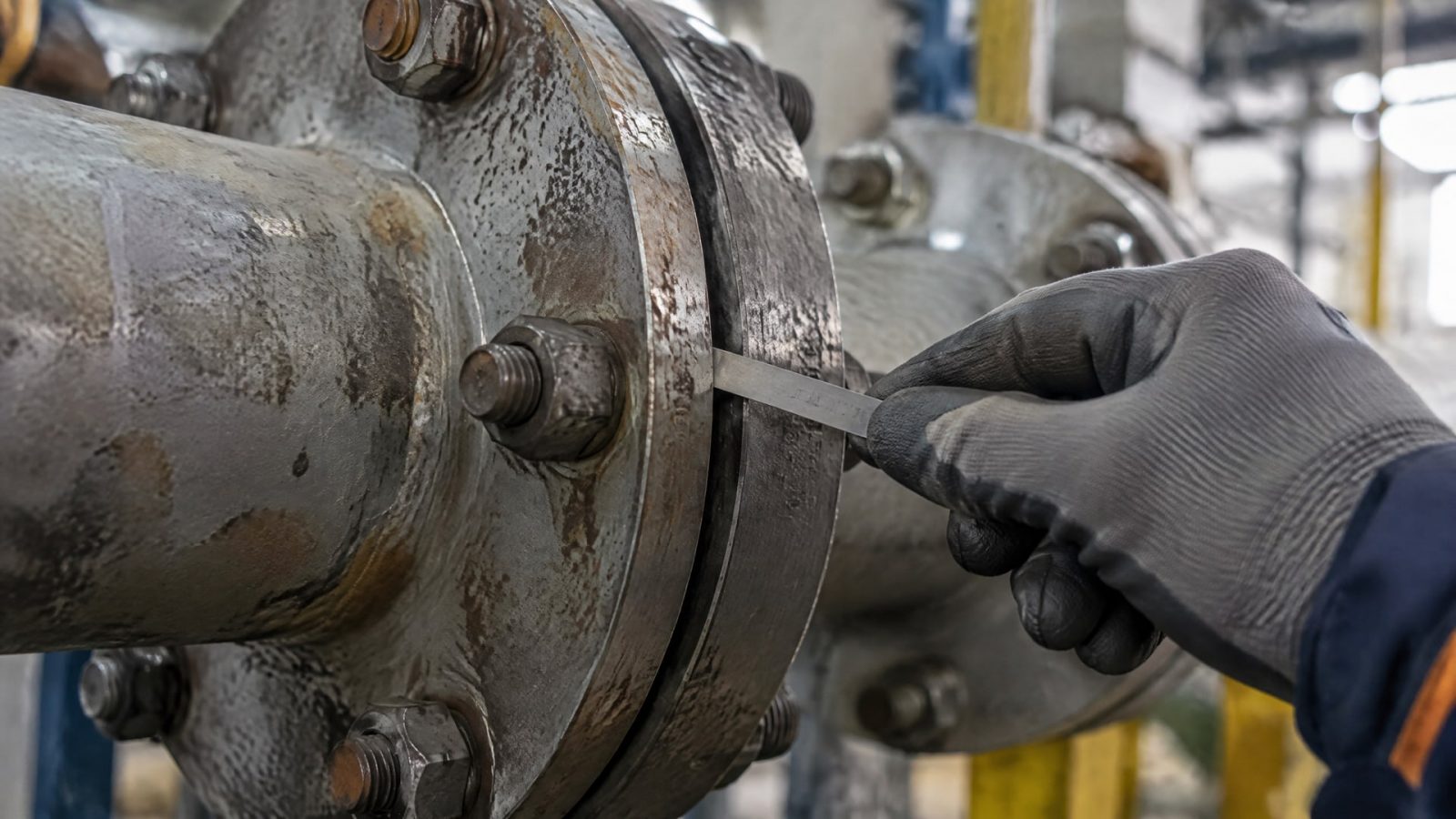

Проверьте прилегание по всей рабочей зоне, а не только рядом с болтами. Зазор можно оценить щупом или по чертежам, если чертежи отражают фактическое состояние деталей.

Измерения выполняют в нескольких местах: рекомендуемый подход - проверить минимум 4 точки по диагонали и дополнительно оценить центр. Так можно обнаружить перекос или локальное расхождение поверхностей, которое не видно при проверке одной точки. Для выбора состава важен не средний показатель сам по себе, а соответствие фактического зазора пределу, указанному в паспорте.

Что оценить перед заменой прокладки

• Есть ли коробление или заметный перекос фланцев.

• Сохраняется ли зазор равномерным по рабочей поверхности.

• Есть ли глубокие риски, коррозия или повреждения, мешающие прилеганию.

• Подходят ли жесткость и материал фланцев для применения анаэробного состава.

• Соответствует ли измеренный зазор диапазону конкретного продукта.

Если значения различаются по точкам, не подбирайте герметик только по максимальному пределу заполнения из рекламного описания. Сверяйтесь с паспортом продукта: характеристики зависят от состава, вязкости и условий отверждения. Если в соединении есть локальные участки с чрезмерным зазором, сначала выясните, можно ли восстановить плоскость или требуется механическая прокладка.

Ориентир по шероховатости поверхности, приводимый для фланцевой герметизации, составляет Ra 0,8–3,2 мкм. Это не отменяет осмотра: шероховатость не описывает глубину отдельных рисок, коррозию или общее коробление. При выборе учитывайте одновременно состояние поверхности и результаты измерения зазора.

Как выбрать анаэробный герметик для изношенных фланцев

Для изношенных фланцев недостаточно найти на упаковке указание «для формирования прокладки».

Составы различаются по допустимому зазору, вязкости и скорости отверждения. Сверьте эти параметры с паспортом конкретного продукта и с результатами измерений на узле.

Основной ориентир для стандартных составов - зазор 0,05–0,25 мм. Если он больше, не переносите на любой герметик данные о заполнении до 0,38 или 0,50 мм: такие возможности указаны лишь для отдельных продуктов. Применение праймера или активатора тоже не дает универсального допуска. В некоторых случаях с ним указывают предел 1,0–1,27 мм, но использовать такой ориентир можно только при прямом разрешении в документации состава.

Сопоставьте условия соединения и паспорта

Уточните, с какой средой контактирует уплотнение, как устроено соединение и предусмотрен ли последующий демонтаж. Для газовых соединений в источниках упоминается стандарт EN 751-1 и испытания герметичности до 40 bar. Это отдельный ориентир для газовой герметизации, а не общее подтверждение пригодности любого фланцевого состава для газа.

Для компактных промышленных фланцевых соединений встречается ссылка на ISO 27509:2012. Наличие стандарта в документации или в описании применения не заменяет проверки паспорта и соответствия конкретному узлу. Если рабочая среда, конструкция или параметры соединения не указаны в документах, не делайте вывод о совместимости только по слову «анаэробный».

Подготовка поверхности и сборка соединения

Перед нанесением удалите остатки старой прокладки, загрязнения, окислы и заусенцы.

Поверхность должна позволять деталям равномерно прилегать друг к другу; герметик не предназначен для заполнения глубоких дефектов. После очистки повторно оцените состояние фланцев и зазор, особенно если на деталях обнаружились коррозия или повреждения.

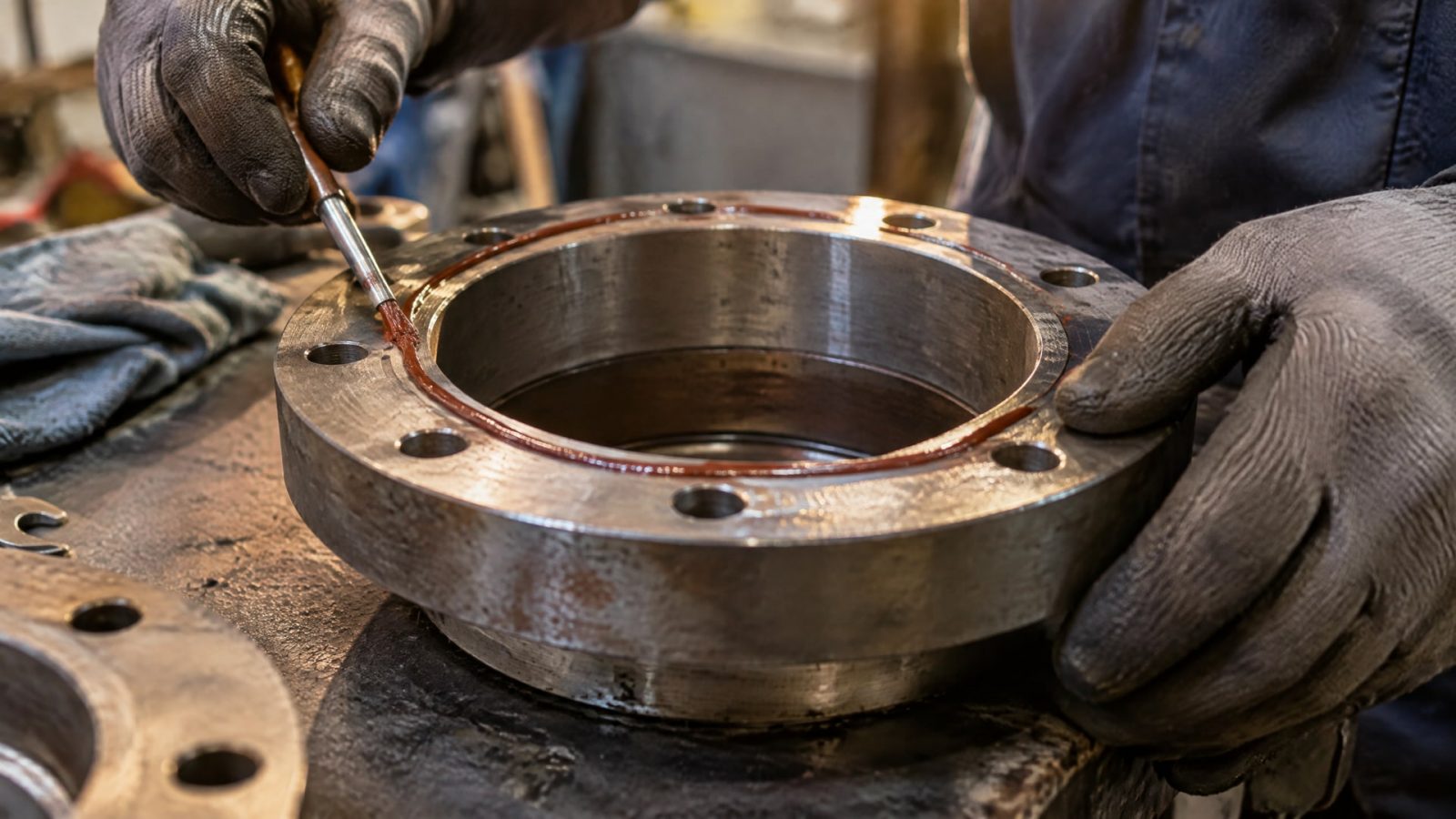

Наносите состав с учетом рабочей зоны соединения и указаний паспорта. Большое количество герметика не компенсирует выход за пределы допустимого зазора. Для фланцевого уплотнения в одном из практических ориентиров указана ширина перекрытия 5 мм по общей поверхности и 3 мм около болтовых отверстий; применимость этих значений нужно сверять с документацией конкретного продукта и конструкцией узла.

Равномерный прижим

Собирайте соединение с равномерным прижимом, затягивая крепеж крест-накрест или по диагонали. Такая последовательность помогает избежать нового перекоса и распределить нагрузку между сторонами фланца. Если при затяжке поверхности сходятся неравномерно, проверьте геометрию и порядок сборки, а не добавляйте герметик.

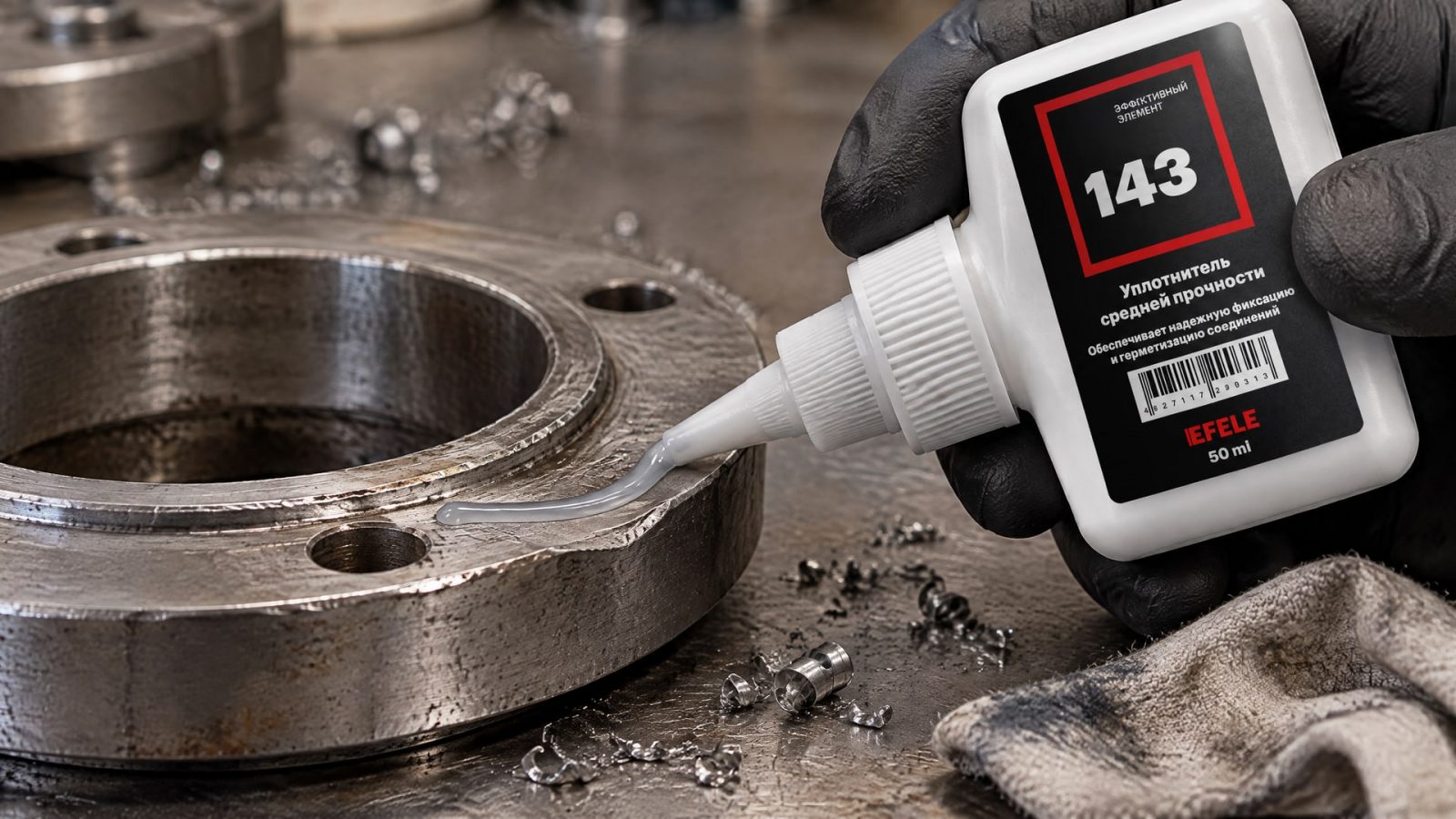

При последующем обслуживании важно учитывать, потребуется ли разборка соединения. Если узел работает при возможном вымывании, фреттинге или холодном пуске, оцените эти условия вместе с требованиями к герметичности и демонтажу. Для фланцев с небольшой деформацией, где нужны надежное уплотнение и возможность последующей разборки, применяют анаэробный жидкий уплотнитель EFELE 143. Его использование также следует сверять с паспортом и параметрами конкретного соединения.

Чем заменить прокладку на фланце с небольшой деформацией

Замена прокладок на фланцах с небольшой деформацией допустима не во всех соединениях.

Анаэробный герметик может заменить прокладку, если фланцы жесткие, металлические, зазор небольшой и равномерный, а применение соответствует паспорту продукта. Если поверхности заметно деформированы или имеют дефекты, требующие восстановления, жидкий состав не решит проблему геометрии.

Перед выбором определите, сохраняется ли прилегание без выраженного перекоса. Затем измерьте зазор в нескольких точках и сравните результаты с пределом конкретного состава. Типовой диапазон 0,05–0,25 мм подходит как исходный ориентир для стандартных анаэробных фланцевых герметиков, но не как разрешение для любого продукта. Значения до 0,38 и 0,50 мм относятся к отдельным составам и требуют проверки по паспорту.

Когда оставить механическую прокладку

Если зазор существенно меняется по поверхности, фланец имеет коробление или повреждения, рассмотрите ремонт либо замену детали. Механическая прокладка также остается вариантом, когда параметры узла не соответствуют требованиям анаэробного состава. Для соединений с газом отдельно проверяйте применимые требования, включая EN 751-1, если он относится к конкретной задаче.

Решение о замене прокладки принимайте по состоянию узла, а не только по названию герметика. Для соединений, соответствующих типам фланцев ISO 7005-1 и ASME B16.5, также важны фактическая геометрия и ограничения паспорта состава. Если документация не подтверждает допустимость применения, уточните требования к материалу и условиям эксплуатации до сборки.

Часто задаваемые вопросы

Можно ли использовать анаэробный герметик для слегка деформированного фланца?

Можно рассматривать такой вариант, если фланец остается жестким, поверхности металлические, а зазор небольшой и равномерный. Типовой диапазон составляет 0,05–0,25 мм, но решающее значение имеет паспорт конкретного состава. При заметном перекосе, короблении, глубоких рисках или коррозии сначала нужен ремонт либо механическая прокладка.

Какой зазор допускает герметик для фланцев?

Для стандартных анаэробных фланцевых составов часто указывают 0,05–0,25 мм. Для отдельных продуктов встречаются значения до 0,38 мм и до 0,50 мм, а применение праймера в некоторых случаях связывают с пределом 1,0–1,27 мм. Эти цифры нельзя переносить на любой герметик: их проверяют по паспорту продукта.

Нужно ли измерять зазор перед заменой прокладки?

Да. Тип фланца не показывает его фактическую геометрию после износа или деформации. Проверьте зазор минимум в 4 точках по диагонали и дополнительно в центре, используя щуп или чертежи. Сопоставьте измерения с допустимым диапазоном в паспорте герметика и оцените равномерность прилегания поверхностей.

Поможет ли формирователь прокладок при короблении фланца?

Нет, сам по себе формирователь прокладок не исправляет коробление и перекос. Анаэробные составы предназначены для жестких металлических фланцев с ограниченным зазором. Если деформация заметно меняет прилегание или есть глубокие повреждения, сначала восстановите поверхность или рассмотрите механическую прокладку.

Заключение

Герметик для деформированных фланцев выбирают по состоянию поверхности и измеренному зазору, а не только по назначению, указанному в названии продукта. При небольшой равномерной неровности анаэробный состав может заменить прокладку на жестких металлических фланцах, если параметры узла соответствуют паспорту. При заметной деформации сначала устраняют ее причину.

Следующий шаг для инженера или снабженца - проверить фланцы минимум в 4 точках по диагонали и в центре, записать результаты и сопоставить их с паспортом выбранного состава. Если зазор неодинаков или обнаружены повреждения, перед герметизацией оцените возможность ремонта либо применения механической прокладки.
