Коэффициент трения смазки и твердосмазочного покрытия: сравнение с ЦИАТИМ

Коэффициент трения смазки нельзя напрямую сопоставить с коэффициентом трения твердосмазочного покрытия по одной справочной цифре. Результат зависит от пары материалов, нагрузки, скорости, температуры и режима движения, а испытания пластичных смазок и покрытий проводят по разным методикам. Для корректного выбора нужно сравнивать конкретные материалы в одинаковых условиях или проверять их на реальном узле.

Статья полезна инженерам, техническим специалистам и снабженцам, которые выбирают смазку или покрытие для узлов трения, в том числе для трубопроводной арматуры. Разберем, что измеряет коэффициент трения, какие значения приводят для сухих покрытий, почему нельзя назначить универсальный показатель для ЦИАТИМ и как организовать сравнение.

Что показывает коэффициент трения смазки

Коэффициент трения - безразмерное отношение силы трения к нормальной силе.

В ISO 6743-15 для него закреплена терминологическая основа, а в стандартизованных документах различают статический и динамический коэффициенты. Первый связан с началом движения, второй - с уже происходящим скольжением. Для узла, который долго стоит, а затем срабатывает, эти режимы могут быть одинаково важны.

Запись «коэффициент трения стали по стали» сама по себе не дает достаточного описания испытания. На результат влияют состояние и шероховатость поверхностей, материал контртела, нагрузка, скорость и температура. Поэтому для пары сталь по стали без смазки нельзя назначить одно справочное значение, которое подойдет любому механизму. Аналогично, коэффициент трения сталь по стали со смазкой зависит от состава и количества смазочного материала, а также от условий контакта.

Для пластичных смазок показатель можно измерять на SRV-установке по ASTM D5707-23. Метод предусматривает нагрузку 200 N, частоту 50 Hz, ход 1,00 mm и продолжительность испытания 2 h. Температуру задают в диапазоне от комнатной до 280 °C. Это пример конкретного лабораторного режима, а не универсальное описание работы смазки в любом узле.

При оценке важно не смешивать трение с консистенцией. Класс NLGI характеризует консистенцию пластичной смазки, но не показывает ее коэффициент трения. Низкое значение коэффициента также не означает автоматически меньший износ: для выбора имеют значение ресурс пленки, защита от коррозии и стабильность работы в заданном режиме.

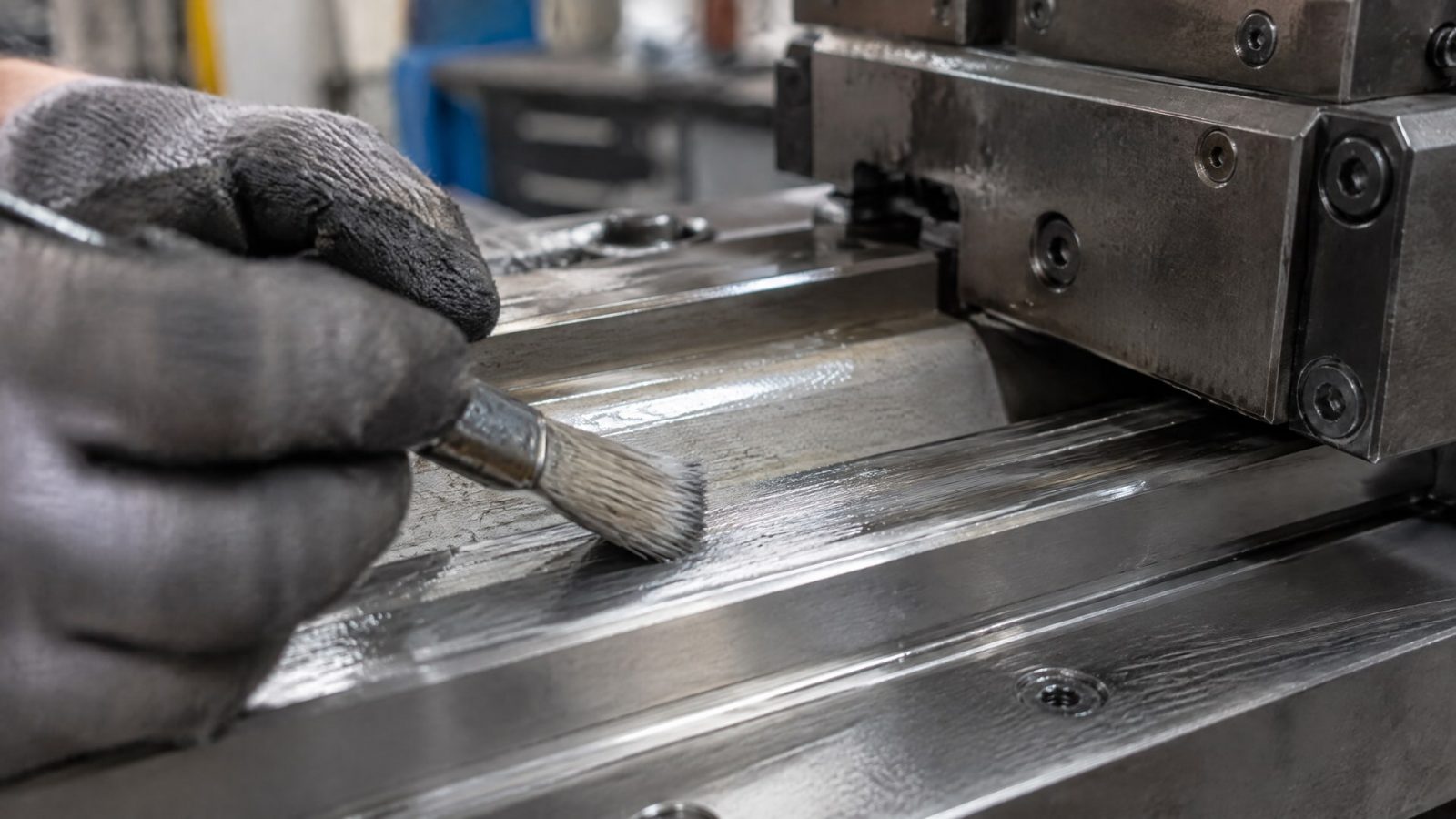

Коэффициент трения без смазки и с покрытием

Для некоторых твердосмазочных антифрикционных покрытий приводят типичные значения коэффициента трения 0,060-0,080 в сухом режиме по ASTM D2714.

Эти цифры относятся к отдельным покрытиям и не задают нормативное значение для всех составов. В материалах по сухим смазкам также указывается, что у некоторых твердых пленок динамический коэффициент трения на твердых поверхностях при экстремальных нагрузках может снижаться до 0,02.

Сравнивать эти показатели напрямую с результатом испытания пластичной смазки некорректно. Для покрытия и смазки могут отличаться тестовые методики, материалы образцов, нагрузка, скорость и температура. Даже если в обоих случаях измеряют коэффициент трения, это не гарантирует сопоставимость итоговых цифр.

Приработка тоже влияет на поведение покрытия. Для некоторых твердых пленок коэффициент трения снижается по мере burnishing, то есть приработки контактирующих поверхностей. Поэтому результат в начале работы и после установления контакта может различаться. Важны также твердость подложки и правильно подобранная пара материалов.

Твердосмазочные покрытия особенно уместны в граничном и смешанном режимах, когда жидкая смазка может быть вытеснена из зоны контакта. Но это не означает, что покрытие всегда дает меньший коэффициент трения или заменяет смазку в любом узле. При выборе нужно учитывать не только трение, но и нагрузку, кинематику, температуру, износ и защиту от коррозии.

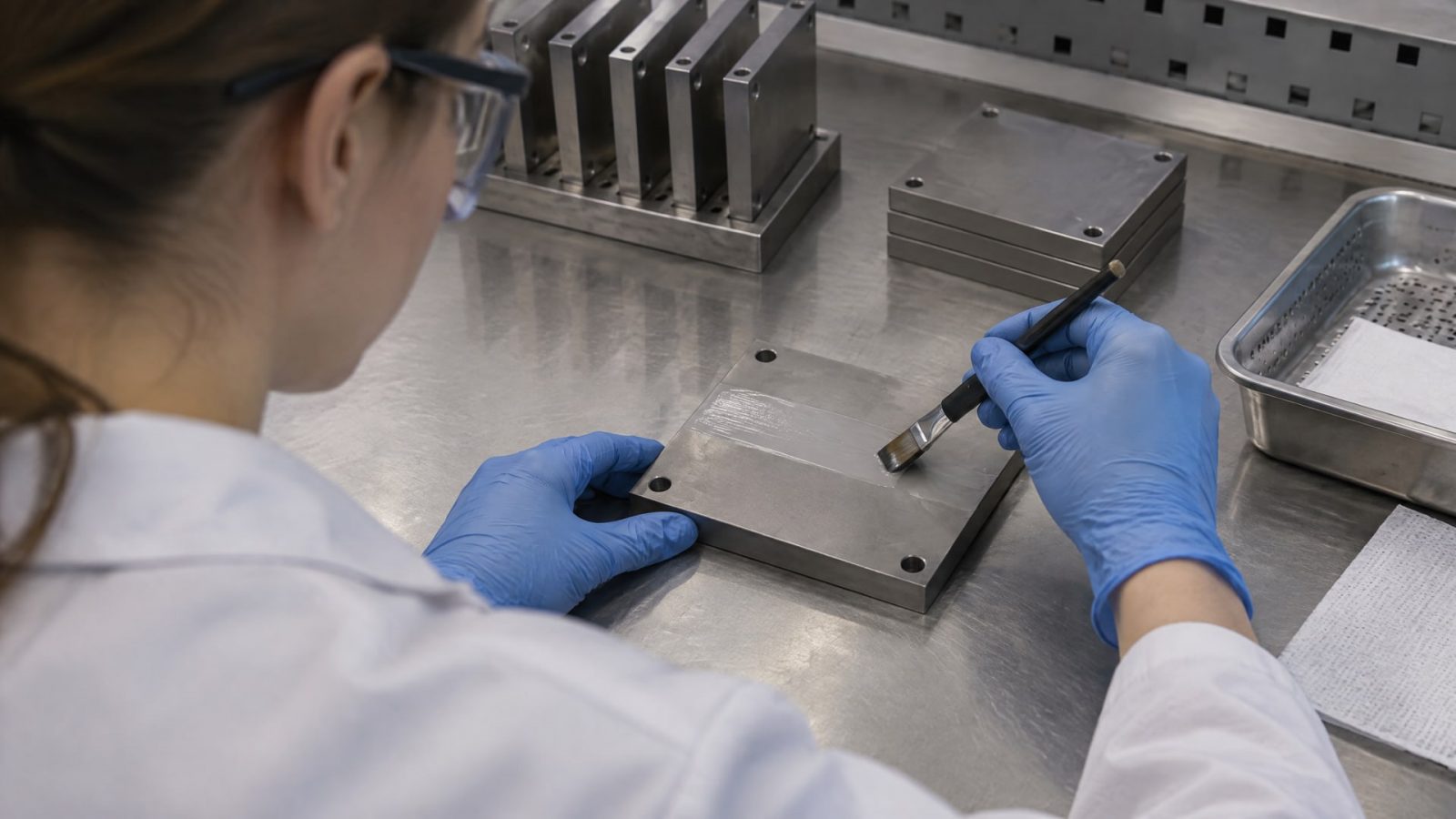

Как сравнивать пластичную смазку и покрытие

Сравнение пластичных смазок и покрытий имеет смысл только при четко заданных условиях.

В таблице ниже собраны ориентиры, которые помогают сформировать план испытаний, но не заменяют проверку конкретной пары материалов.

Для пластичных смазок базовым методом оценки коэффициента трения и износа служит ASTM D5707-23. Для смазочных жидкостей применяют, в частности, ASTM D5183, а для EP-масел - ASTM D6425-23. ISO/FDIS 20120 описывает подход к оценке смазок при высокочастотном линейном возвратно-поступательном движении на SRV-машине для материалов синхронизаторов. Разные стандарты решают разные задачи, поэтому подменять один метод другим без обоснования нельзя.

Сравнительный протокол должен фиксировать материалы образцов, состояние поверхности, нагрузку, скорость, температуру, продолжительность и режим движения. Для испытаний покрытия отдельно учитывают сухой или смазанный контакт и стадию приработки. Если условия различаются, полученные значения нельзя трактовать как рейтинг материалов.

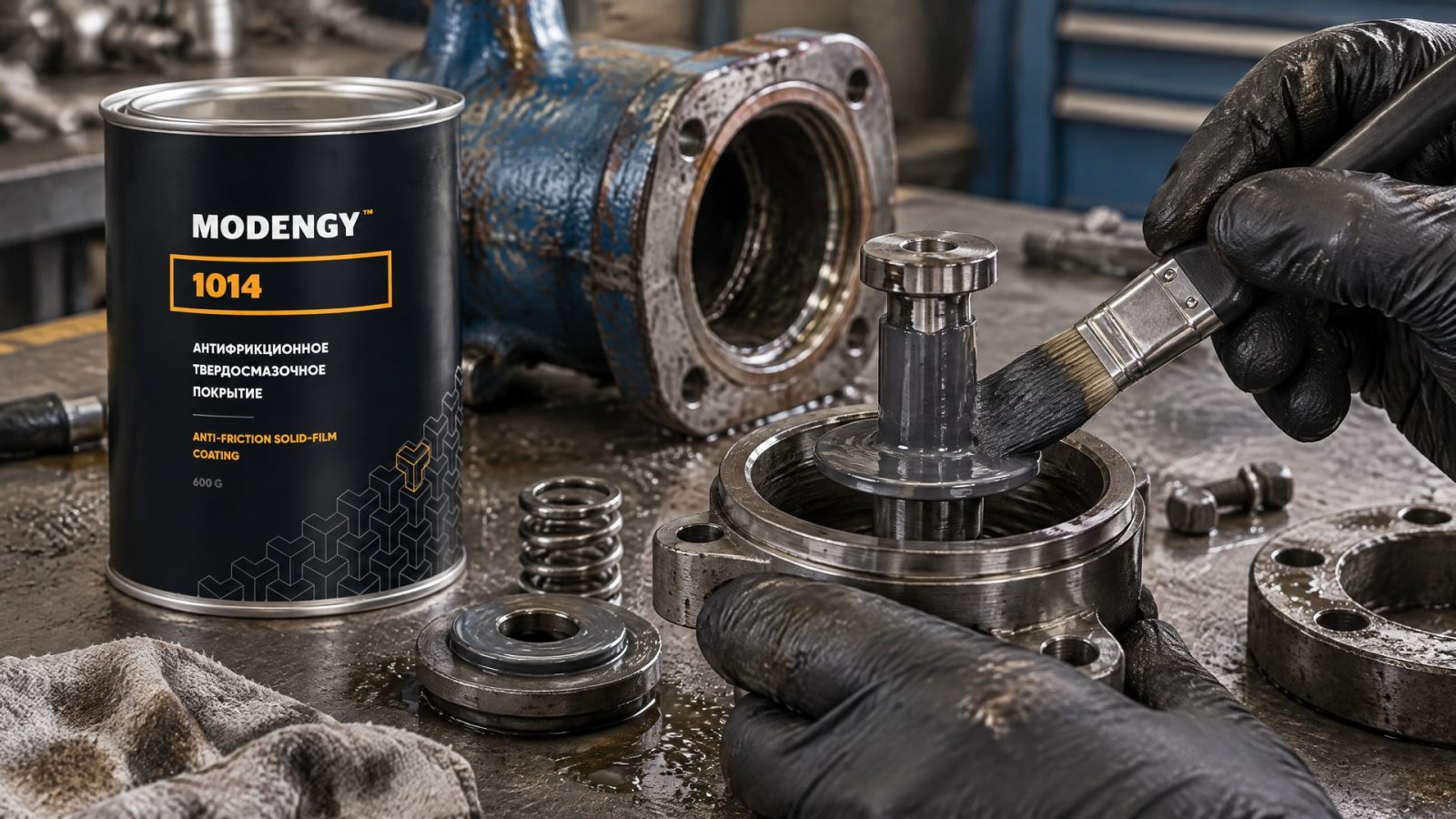

ЦИАТИМ и твердосмазочное покрытие в трубопроводной арматуре

Для трубопроводной арматуры недостаточно выбрать материал только по минимальному коэффициенту трения.

Узел может долго находиться без движения, а затем срабатывать; поэтому важны стабильность контакта в статике, удержание смазочной пленки и совместимость с материалами уплотнений. Пластичная смазка и покрытие обеспечивают разные способы работы в контакте, и итог зависит от конструкции конкретного узла.

Для ЦИАТИМ-201 нельзя указывать универсальный коэффициент трения: надежного открытого значения, подходящего для любых условий, нет. Практический путь - оценивать конкретную смазку по условиям эксплуатации, включая консистенцию по NLGI, поведение при старте и остановке, а также долговечность пленки. Само обозначение ЦИАТИМ не заменяет паспортные данные и результаты испытаний.

В арматуре, насосах и других узлах, где жидкая смазка может быть вытеснена из зоны контакта, твердосмазочное покрытие рассматривают как отдельный вариант защиты. При длительном простое и редких срабатываниях также нужно проверить поведение контактной пары после остановки, а не только коэффициент трения при установившемся движении. Для химических насосов и трубопроводной арматуры применяют MODENGY 1014 - антифрикционное твердосмазочное покрытие, которое обеспечивает низкий коэффициент трения и защиту от коррозии.

Перед выбором важно определить, в каких именно условиях будет работать узел: оценить материалы деталей и уплотнений, режим движения, нагрузку, температуру и вероятность вытеснения смазочного материала. Затем проводят испытания на реальных деталях или моделируют рабочий режим по согласованной методике. Так можно выяснить, какой вариант обеспечивает нужную работоспособность, а не просто показывает меньшее число в несопоставимом тесте.

Как проверить коэффициент трения со смазкой

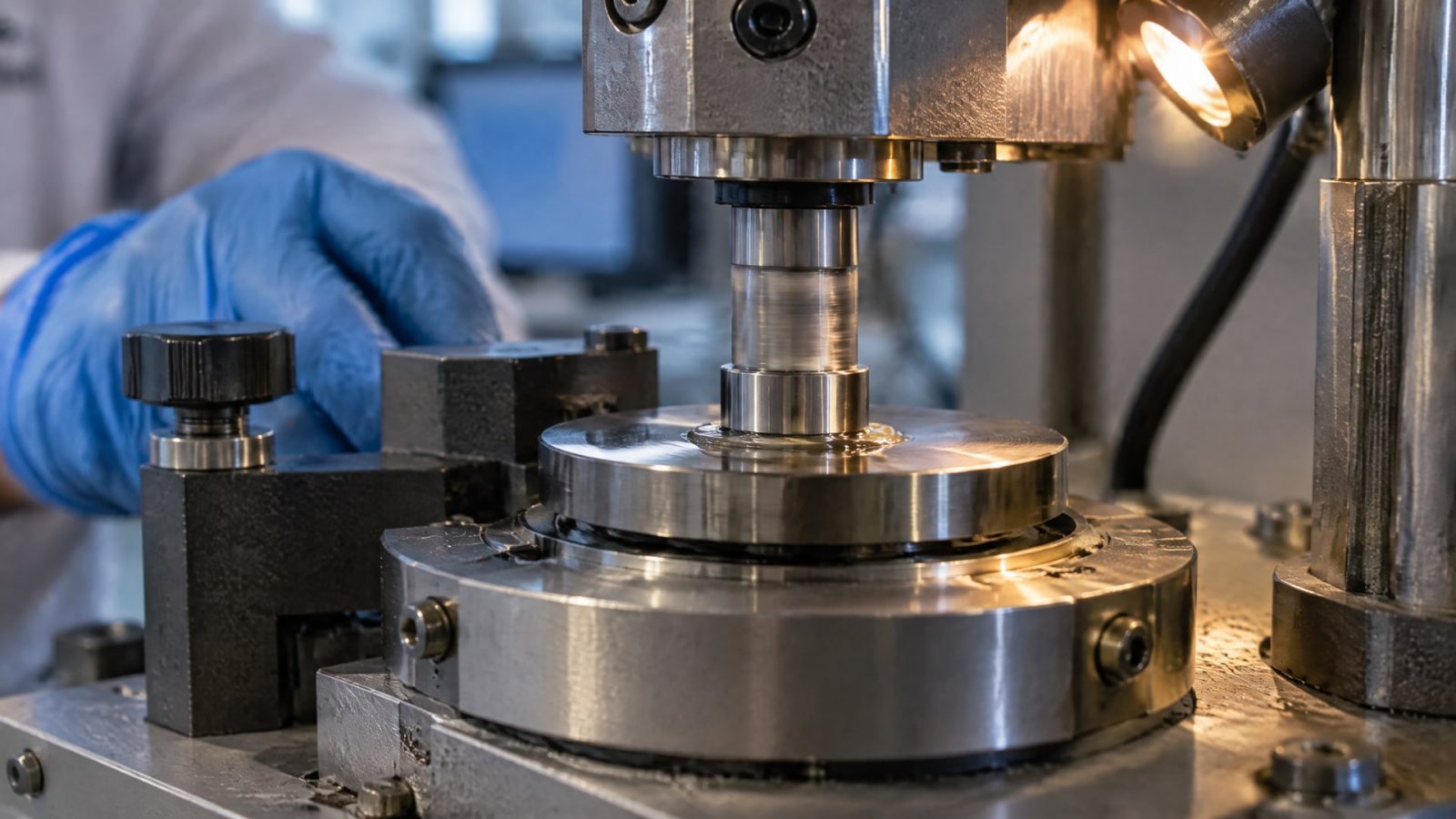

Для пластичной смазки коэффициент трения измеряют по ASTM D5707-23 на SRV-установке.

В методе заданы нагрузка 200 N, частота 50 Hz, ход 1,00 mm и длительность 2 h; испытание можно проводить при температуре от комнатной до 280 °C. Эти параметры позволяют описать тест, но не гарантируют, что лабораторный результат полностью повторит работу конкретного узла.

Для смазочных жидкостей используют ASTM D5183, а для EP-масел - ASTM D6425-23. Сопоставляя результаты, нужно проверять не только номер стандарта, но и материал образцов, условия контакта и режим испытания. Если методики и режимы различаются, коэффициент трения со смазкой нельзя сравнивать с результатом испытания покрытия как единую шкалу.

Испытания на реальных деталях особенно важны, когда механизм работает в режиме старта и остановки, при длительном простое или в граничном трении. Для покрытия следует учитывать приработку: у некоторых твердых пленок коэффициент трения снижается по мере burnishing. Для смазки оценивают не только начальный показатель, но и сохранение пленки и износ в заданном режиме.

В техническом задании или протоколе испытаний стоит зафиксировать:

• материал и состояние обеих контактирующих поверхностей;

• нагрузку, скорость, ход и температуру;

• продолжительность теста и режим движения;

• состояние контакта: сухое, со смазкой или с покрытием;

• измеряемые показатели: коэффициент трения и износ;

• критерии приемки, связанные с работой конкретного узла.

Без таких условий цифра не отвечает на вопрос, какой материал подойдет для механизма. Испытание на одинаковых образцах позволяет сравнить кандидатов между собой, а проверка на реальных деталях помогает оценить результат в близком к эксплуатации режиме.

Как выбрать решение для конкретного узла

Выбор начинается с анализа контакта, а не с поиска минимального коэффициента трения.

Для пары сталь по стали без смазки результат зависит от состояния поверхностей и режима движения; для контакта со смазкой добавляются свойства конкретного состава и устойчивость пленки. Поэтому ни одно справочное число не заменяет описание условий эксплуатации.

Твердосмазочное покрытие рассматривают, когда важен контакт в сухом или граничном режиме и жидкая смазка может быть вытеснена. Пластичную смазку выбирают, когда конструкция узла рассчитана на удерживаемый смазочный материал и требуется оценить его поведение в эксплуатации. Эти варианты не образуют универсальную шкалу «лучше - хуже»: у каждого есть область применения и ограничения.

Низкий коэффициент трения сам по себе не подтверждает нужную износостойкость или ресурс. Для смазки проверяют работу пленки и износ по подходящей методике, для покрытия - поведение в заданной паре материалов и после приработки. В обоих случаях учитывают нагрузку, скорость, температуру, длительность простоя и частоту срабатываний.

Практический порядок выбора выглядит так:

• описать узел, материалы деталей и уплотнений, а также режим движения;

• определить, нужен ли удерживаемый смазочный слой или покрытие для сухого либо граничного контакта;

• выбрать метод испытания, соответствующий типу материала и условиям работы;

• сравнить кандидатов при одинаковых параметрах;

• подтвердить выбор испытанием на реальных деталях или в режиме, близком к эксплуатации.

Такой подход снижает риск ошибочного выбора по одной цифре и помогает связать лабораторный результат с задачей производства или ремонта. Для снабженца это также способ сверить предложение с техническими требованиями до закупки.

Часто задаваемые вопросы

Какой коэффициент трения у ЦИАТИМ-201?

Универсального коэффициента трения для ЦИАТИМ-201 нет. Показатель зависит от состава, пары материалов и условий контакта, а надежного значения, которое можно применить ко всем узлам, не найдено. Для корректного сравнения нужно испытывать конкретную смазку по подходящей методике и фиксировать параметры теста.

Какой коэффициент трения сталь по стали без смазки?

Единого значения для стали по стали без смазки нет. Результат зависит от шероховатости и чистоты поверхностей, нагрузки, скорости и режима движения. Поэтому справочная цифра без описания условий может вводить в заблуждение; для инженерного выбора показатель определяют в конкретном испытании.

Можно ли сравнить коэффициент трения сталь по стали со смазкой и с покрытием?

Можно сравнить результаты, если задать одинаковые условия контакта и корректно выбрать методику для каждого материала. Однако стандарты испытаний пластичных смазок и покрытий могут различаться. Поэтому числа нельзя считать напрямую сопоставимыми без учета материалов образцов, нагрузки, скорости, температуры и режима движения.

Покрытие всегда дает меньший коэффициент трения, чем пластичная смазка?

Нет. Для некоторых твердых покрытий приводят низкие значения в сухом режиме, но результат зависит от пары материалов, нагрузки, скорости, температуры и приработки. У пластичной смазки итог также определяется условиями испытания. Кроме того, низкое трение само по себе не гарантирует меньший износ или больший ресурс.

Заключение

Коэффициент трения смазки и твердосмазочного покрытия нельзя сравнивать без учета методики и режима работы. Для отдельных покрытий приводят значения 0,060-0,080 в сухом режиме, а для некоторых твердых пленок указывают динамический коэффициент до 0,02 при экстремальных нагрузках. Для ЦИАТИМ-201 универсального значения нет, поэтому результат нужно получать для конкретного состава и узла.

Следующий шаг - описать материалы контактной пары, нагрузку, скорость, температуру и режим работы, затем выбрать соответствующий метод испытания и сравнить кандидатов в одинаковых условиях. Для ответственного узла, включая трубопроводную арматуру, итоговый выбор стоит подтвердить испытанием на реальных деталях или в режиме, близком к эксплуатации.
