Противозадирные присадки в масле: связаны ли нагрузка сваривания и диаметр пятна износа

Прямой универсальной зависимости между нагрузкой сваривания и диаметром пятна износа нет. Это разные показатели: первый характеризует поведение смазочного материала при приближении к задирам и свариванию, второй отражает износ в конкретном режиме испытания. При увеличении нагрузки пятно обычно растет, но это не позволяет по его размеру напрямую предсказать нагрузку сваривания.

Разобраться в показателях важно инженерам и техническим специалистам, которые сравнивают масла и пластичные смазки, а также закупщикам, оценивающим данные в технической документации. Ниже рассмотрены особенности испытания по ГОСТ 9490-75, связь нагрузки с размером пятна и правила сопоставления результатов. Отдельно поясняется, почему одного показателя недостаточно для оценки противозадирных присадок в масле.

Что показывают нагрузка сваривания и диаметр пятна износа

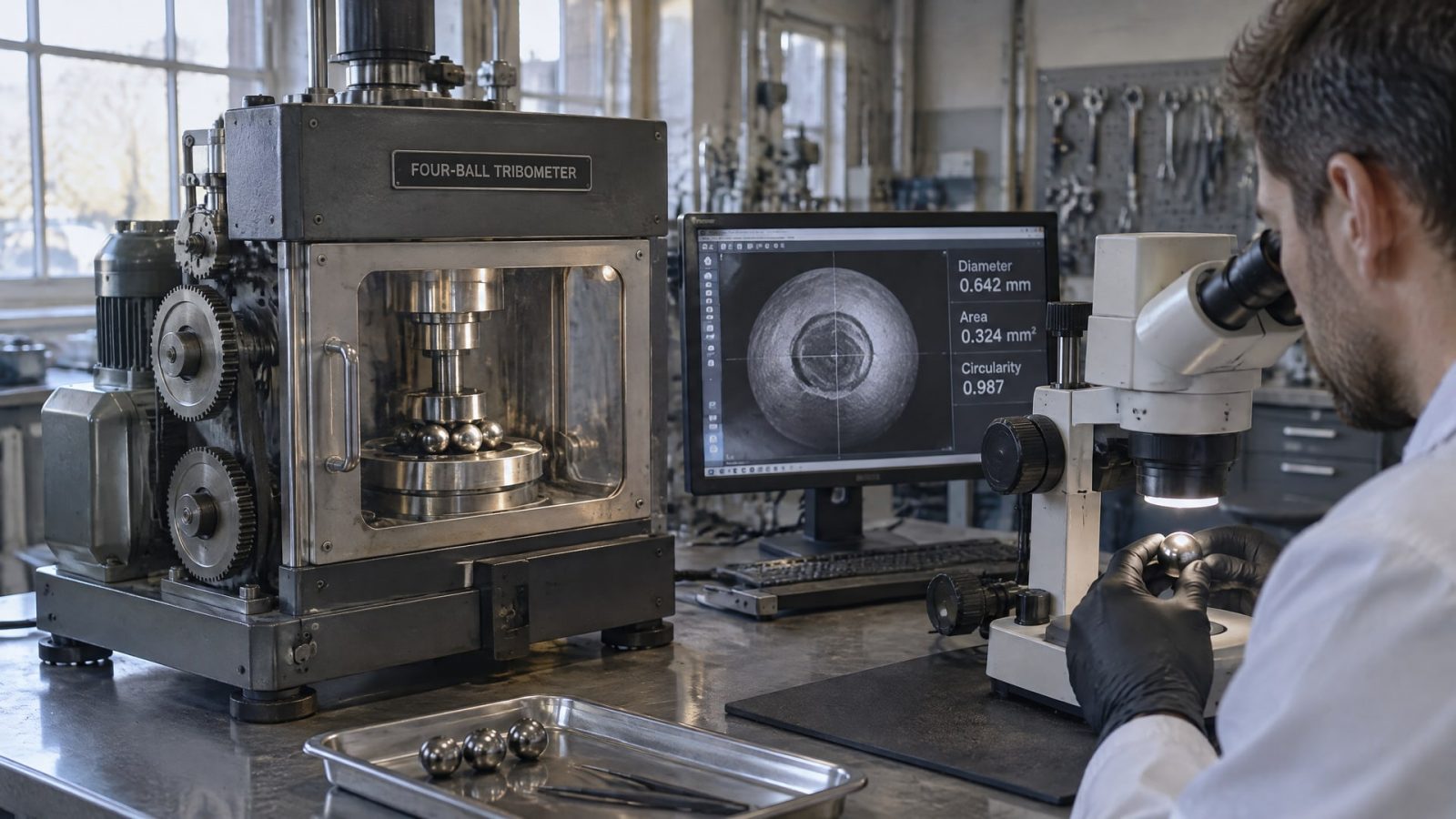

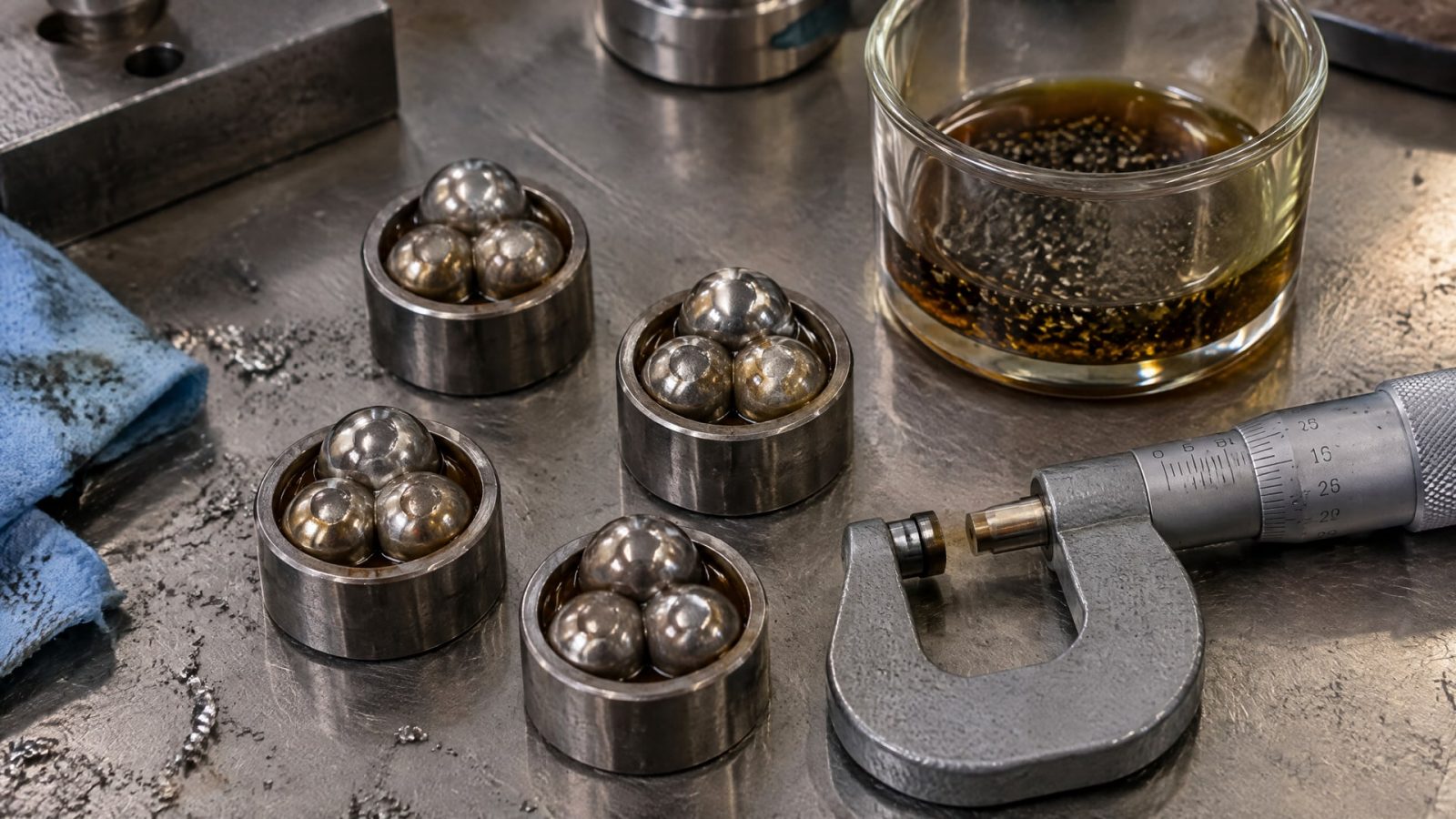

Нагрузка сваривания и диаметр пятна износа получают в рамках испытаний на четырехшариковой машине, но трактуют их по-разному.

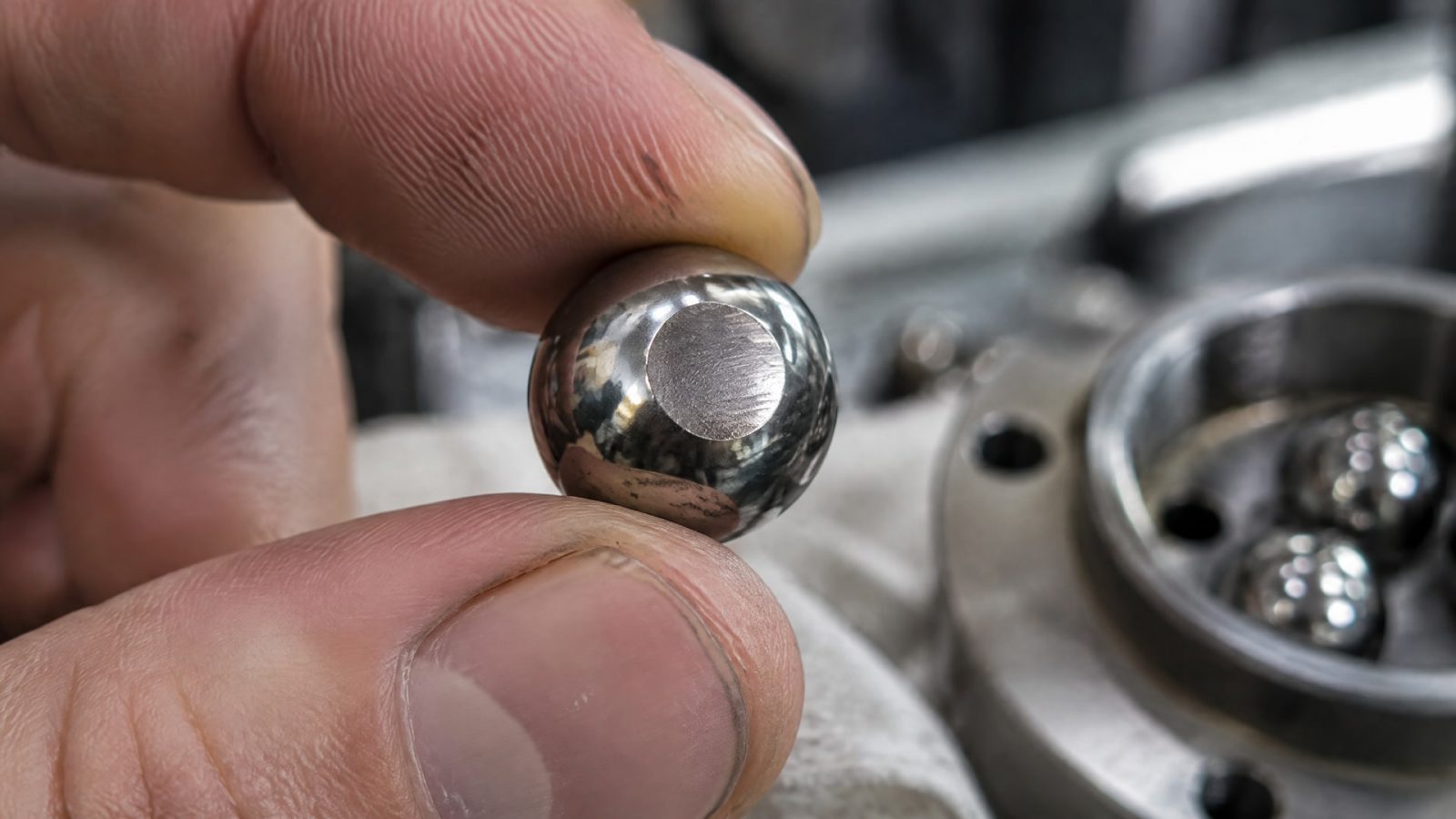

Пятно показывает след износа на шарике после заданного режима испытания. Нагрузка сваривания связана с предельным поведением смазочного материала при повышении нагрузки и появлении условий для задира или сваривания контактирующих поверхностей.

По ГОСТ 9490-75 нагрузкой сваривания считают наименьшую нагрузку, при которой машина автоматически останавливается после достижения момента трения (1180 ± 25) Н·см или при сваривании шариков. Если сваривания не произошло, а момент трения не достиг предельного значения, стандарт предписывает принять за нагрузку сваривания нагрузку, при которой средний диаметр пятна износа составляет 3 мм и более. Этот порог задает правило оценки результата, а не зависимость, по которой любой размер пятна можно пересчитать в нагрузку.

Стандарт также определяет расчет диаметра пятна износа: берут среднее арифметическое результатов двух последовательных определений. Поэтому результат относится к конкретной методике, режиму испытания и способу обработки измерений. Без этой информации одно число не дает полного представления о поведении смазочного материала.

Показатели отвечают на разные вопросы. Диаметр пятна помогает оценить износ в заданном режиме, а нагрузка сваривания - сопротивление предельной нагрузке по критерию испытания. Поэтому меньшее пятно само по себе не доказывает, что смазка выдержит более высокую нагрузку до сваривания. Аналогично высокая нагрузка сваривания не означает, что материал даст минимальный износ при умеренном трении.

Как испытание смазки по ГОСТ определяет показатели

ГОСТ 9490-75 устанавливает четырехшариковый метод для жидких и пластичных смазочных материалов.

В испытании фиксируют не один универсальный результат, а ряд параметров, среди которых нагрузка сваривания и диаметр пятна износа. Интерпретировать их следует с учетом критерия окончания испытания: автоматической остановки, сваривания шариков или достижения установленного размера пятна в предусмотренном стандартом случае.

В международной практике четырехшариковый метод описывает ISO 20623:2018. В его системе показателей указаны начальная нагрузка задира, нагрузка сваривания, кривая «нагрузка-износ», индекс «нагрузка-износ» и средний диаметр пятна износа. Такое разделение подтверждает, что результат испытания нельзя сводить к единственной цифре: разные параметры характеризуют разные стороны поведения материала.

ASTM D2783 и ASTM D2596 также используют четырехшариковую схему, но при сравнении нужно учитывать, какой именно стандарт и критерий применялись. Например, в описании ASTM D2783 нагрузка сваривания определяется как наименьшая нагрузка, при которой наблюдается сваривание. В некоторых случаях максимальный диаметр пятна 4 мм используется как критерий отчета о точке сваривания. Это не следует смешивать с порогом 3 мм по ГОСТ 9490-75: значения относятся к разным правилам испытаний и не образуют общей шкалы.

При чтении протокола или карточки товара проверьте:

• по какому стандарту проводили испытание: ГОСТ 9490-75, ISO 20623:2018, ASTM D2783 или ASTM D2596;

• указан ли диаметр пятна износа отдельно от нагрузки сваривания;

• какой критерий использовали для фиксации нагрузки сваривания;

• приведены ли дополнительные показатели, например индекс «нагрузка-износ» или кривая «нагрузка-износ».

Сравнение результатов из разных методик без оговорок некорректно. Даже если в документах фигурирует показатель с одинаковым названием, условия и критерии его определения могут отличаться.

Нагрузка сваривания и пятно износа: есть ли прямая зависимость

В рамках одной серии испытаний при повышении нагрузки средний диаметр пятна износа обычно увеличивается.

В данных по ГОСТ 9490-75 приведены нагрузки 59, 78, 98, 127, 157 и 196 Н; в этом диапазоне размер пятна возрастает примерно от 0,952 до 4,740 мм. Такой ряд показывает общий тренд, но не устанавливает линейную формулу для пересчета диаметра в нагрузку сваривания.

Причина в том, что измерения отражают разные критерии. Пятно износа фиксирует повреждение поверхности при определенном режиме, тогда как нагрузка сваривания определяется по условию остановки машины, факту сваривания или предусмотренному стандартом порогу. По мере приближения к задирам поведение материала может становиться нелинейным. Поэтому увеличившееся пятно не позволяет автоматически заключить, насколько изменилась стойкость к свариванию.

Правило о диаметре 3 мм в ГОСТ 9490-75 особенно важно правильно прочитать. Оно применяется, если сваривание не наступило и момент трения остается ниже предельного. В этом случае порог пятна служит условием, по которому стандарт фиксирует нагрузку сваривания. Это не означает, что пятно размером 3 мм всегда соответствует одной и той же нагрузке для разных смазок или методик.

Практический вывод для сравнения простой: не ранжируйте материалы только по одному числу. Если у одного масла указана нагрузка сваривания, а у другого - только диаметр пятна износа, данных недостаточно для прямого вывода о превосходстве одного состава. Для более полной оценки нужны результаты по одинаковому стандарту и информация о дополнительных параметрах испытания. Высокая нагрузка сваривания не гарантирует минимальный износ в мягком режиме, а малое пятно не подтверждает повышенную стойкость к предельной нагрузке.

Что учитывать при выборе противозадирной присадки в масло

Запись «противозадирная присадка в масло» не заменяет данных испытания готового смазочного материала.

По одному названию присадки нельзя определить результат для конкретного масла или узла: оценивать следует свойства состава в целом, причем по установленной методике. Четырехшариковые испытания используют для ранжирования и контроля качества, но они не воспроизводят напрямую реальные условия работы узла.

Для моторного масла и трансмиссионного масла нельзя делать вывод о пригодности только по нагрузке сваривания или пятну износа. В частности, одного пятна недостаточно, чтобы выбрать трансмиссионное масло с серосодержащими противозадирными пакетами. Помимо износостойкости, нужны данные о задирной и сварочной стойкости, а также сведения о совместимости с материалами узла и условиях его работы. Без этих параметров интерпретация одного числа будет неполной.

При оценке данных о противозадирных присадках в моторное масло также важно не смешивать лабораторное ранжирование с прогнозом ресурса в эксплуатации. Четырехшариковый тест характеризует поведение образца в заданной методике, но не дает прямой гарантии результата в конкретном двигателе или редукторе. Для инженерного решения испытательные показатели сопоставляют с требованиями к узлу и другими сведениями о смазочном материале.

Перед выбором проверьте, что в документации указаны:

• стандарт и методика испытания;

• нагрузка сваривания и диаметр пятна износа как отдельные результаты;

• дополнительные показатели противоизносных и противозадирных свойств;

• сведения о совместимости материала с узлом и условиями применения.

Такой подход помогает избежать ошибочного ранжирования по одной характеристике. Он также упрощает работу закупщика: сравнение предложений опирается на сопоставимые данные, а не на отдельные числа, полученные разными способами.

Как сопоставлять результаты испытаний

Начните с идентификации метода.

Если один показатель получен по ГОСТ 9490-75, а другой по ISO 20623:2018 или ASTM, не считайте их напрямую сопоставимыми без проверки условий и критериев. Стандарты используют четырехшариковую схему, однако состав учитываемых параметров и правила фиксации результата различаются.

Затем определите, какой режим важнее для задачи. Для оценки поведения при предельной нагрузке рассматривают нагрузку сваривания и критерии задира. Для анализа износа изучают диаметр пятна и, если он приведен, индекс «нагрузка-износ» или кривую «нагрузка-износ». Ни один показатель не описывает все режимы работы смазочного материала, поэтому вывод должен учитывать назначение узла.

Если в документации приведено только одно значение, запросите полный контекст испытания: название стандарта, измеренные параметры и критерий окончания теста. Для сопоставления двух материалов понадобятся результаты по одинаковой методике. При этом важно не подменять лабораторные показатели ожидаемым поведением в эксплуатации: четырехшариковое испытание помогает ранжировать составы и контролировать качество, но не воспроизводит реальные условия работы узла один к одному.

Для технического специалиста такая последовательность снижает риск неверного выбора: сначала проверяется сопоставимость протоколов, затем оцениваются нужные для задачи показатели. Для снабженца она дает практический способ сверить предложения по одинаковым параметрам. Если данные неполные или получены разными методами, корректнее запросить недостающую информацию, а не делать вывод по максимальной цифре нагрузки или минимальному пятну.

Часто задаваемые вопросы

Чем выше нагрузка сваривания, тем меньше пятно износа?

Нет, универсальной зависимости между этими показателями нет. При повышении нагрузки пятно износа обычно увеличивается, но размер пятна не позволяет напрямую предсказать нагрузку сваривания. Для сравнения нужны результаты, полученные по одной методике, и дополнительные параметры испытания.

Почему в ГОСТ 9490-75 указан диаметр пятна 3 мм?

Если сваривание не наступило, а момент трения остается ниже предельного, ГОСТ 9490-75 предписывает принять за нагрузку сваривания нагрузку, при которой средний диаметр пятна износа достигает 3 мм и более. Это условный критерий стандарта для конкретной ситуации, а не общая формула связи показателей.

Можно ли сравнить нагрузку сваривания по ГОСТ и ASTM?

Без проверки методик такое сравнение некорректно. ГОСТ 9490-75, ASTM D2783 и ASTM D2596 используют четырехшариковые испытания, но могут различаться условиями и критериями фиксации результата. Сначала уточните стандарт и способ определения показателя, затем сопоставляйте данные.

Достаточно ли пятна износа для выбора трансмиссионного масла с серосодержащими присадками?

Нет. Диаметр пятна не показывает всю картину противозадирных свойств и сам по себе не подтверждает пригодность масла для конкретного узла. Нужны данные о задирной и сварочной стойкости, сведения о совместимости с материалами узла и учет условий его работы.

Заключение

Нагрузка сваривания и диаметр пятна износа связаны общим испытательным процессом, но прямой универсальной зависимости между ними нет. ГОСТ 9490-75 использует порог 3 мм как условие определения нагрузки сваривания в конкретном случае, а не как пропорцию для пересчета. Поэтому оценивать противозадирные присадки в масле только по одному из этих показателей не следует.

Следующий шаг - сверить стандарт, критерий окончания испытания и полный набор показателей в документации. Для сравнения масел и смазок запросите результаты по одинаковой методике, включая нагрузку сваривания и диаметр пятна износа, а затем соотнесите их с требованиями узла и условиями его работы.
