Максимальная скорость подшипника с твердосмазочным покрытием: как определить рабочий предел

Максимальная скорость подшипника с твердосмазочным покрытием не определяется одним универсальным значением. В первую очередь учитывают допустимую частоту вращения конкретного исполнения подшипника, а затем проверяют, как покрытие работает при заданных температуре, нагрузке и режиме пуска и остановки. Само наличие покрытия не отменяет ограничений конструкции, уплотнений и смазки.

Для инженеров, технических специалистов и снабженцев важен именно рабочий предел, а не максимальное число из отдельной графы каталога. На примере подшипников серии 6204 разберем, почему значения различаются, как оценивать фактор скорости подшипников и что проверять для твердосмазочного покрытия. Отдельно рассмотрим связь между скоростью вращения и адгезией покрытия.

Как трактовать максимальную скорость подшипника

В каталогах могут указывать reference speed и limiting speed.

Это отдельные параметры, поэтому reference speed нельзя автоматически принимать за максимальную рабочую скорость. В одном из приведенных примеров для подшипника 6204 указана reference speed 32 000 об/мин, а limiting speed - 20 000 об/мин. Разница между значениями показывает, почему важно смотреть, какая именно характеристика приведена в документации.

Limiting speed также не означает, что подшипник можно без дополнительных проверок постоянно эксплуатировать на этой частоте. На допустимый режим влияют исполнение подшипника, уплотнения и смазка. В реальной установке нужно учитывать тепловой режим, условия монтажа и то, как узел запускают и останавливают. Каталожная цифра описывает подшипник в определенных условиях, а не все возможные сочетания нагрузки, среды и конструкции механизма.

Фактор скорости подшипников полезен для сопоставления вариантов, но сам по себе не заменяет характеристики конкретного изделия. При подборе сверяются со спецификацией, где указано, относится значение к reference speed или limiting speed и для какого исполнения оно приведено. Нельзя переносить показатель открытого подшипника на закрытый или считать его одинаковым для вариантов с разными смазками.

Для подшипника с твердосмазочным покрытием такой подход особенно важен. Предельное значение из каталога относится к конструкции подшипника, а состояние покрытия зависит также от температуры, нагрузки и режима старта и остановки. Поэтому вопрос «какая максимальная скорость подшипника?» следует уточнять: для какого исполнения, с какой смазкой и при каких условиях работы?

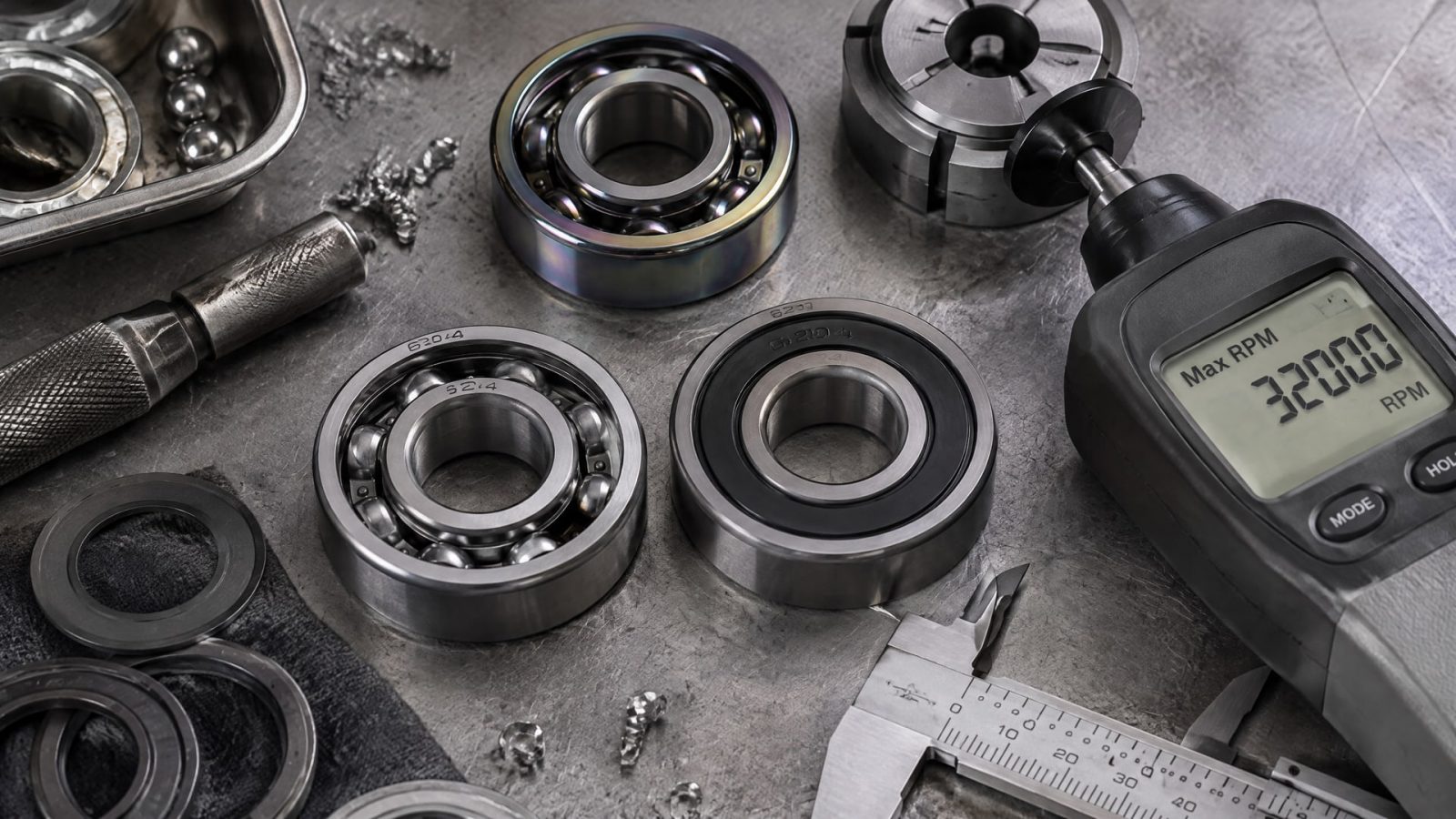

Максимальная скорость вращения подшипника 6204: почему значения различаются

Обозначения 6204 недостаточно, чтобы определить максимальную скорость вращения подшипника.

Для одного исполнения в источниках указана limiting speed 20 000 об/мин, для 6204-2RSH - 10 000 об/мин. У варианта 6204-2RSH есть уплотнения и смазка, поэтому его показатель нельзя приравнивать к значению открытого исполнения.

В данных для других исполнений 6204 также встречаются 11 000 об/мин для смазки пластичной смазкой и 18 000 об/мин для масляной смазки. Для некоторых открытых и экранированных вариантов указано 18 000 об/мин. Эти примеры не задают единую таблицу допустимых значений для всех подшипников 6204: цифры относятся к конкретным версиям и условиям, указанным в карточках изделий.

Размер посадочного отверстия 6204 в приведенных карточках - 20 мм, но этот параметр не определяет предельную частоту вращения сам по себе. При сравнении проверяют полный суффикс обозначения и конструкцию: открытый подшипник, экранированный или герметизированный. Также уточняют, предусмотрена ли смазка маслом или пластичной смазкой и допускает ли конструкция повторное смазывание.

Если в техническом задании указано только «6204», этого недостаточно для оценки режима. Запросите полное обозначение подшипника и сверьте его limiting speed с фактическими оборотами механизма. Данные для одного исполнения нельзя использовать как универсальный предел для всего типоразмера.

Что ограничивает скорость вращения подшипника

Уплотнения и тип смазки меняют допустимую скорость.

Это видно на примере 6204: для одного открытого исполнения указано 20 000 об/мин, а для 6204-2RSH с уплотнениями и смазкой - 10 000 об/мин. В других карточках для отдельных вариантов приведены 11 000 об/мин при смазке пластичной смазкой и 18 000 об/мин при масляной. Сравнивать эти цифры можно только с учетом конкретного исполнения.

Закрытый подшипник не обязательно подходит для любых высоких оборотов лучше открытого. Уплотнения и смазка могут снизить его предельную скорость. Аналогично нельзя делать вывод о скоростном режиме только по наличию или отсутствию твердосмазочного покрытия. Оно не меняет автоматически каталожный предел подшипника и не устраняет тепловые ограничения.

Для покрытия важно учитывать не только частоту вращения, но и температуру, нагрузку и режим пуска и остановки. При росте оборотов увеличивается риск локального перегрева и повреждения смазочной пленки. Поэтому при выборе проверяют адгезию покрытия, то есть его сцепление с поверхностью, и стойкость к сдвигу в заданном режиме. Универсального значения скорости вращения для всех твердосмазочных покрытий приведенные данные не устанавливают.

Проверка должна идти последовательно:

• Уточнить полное обозначение подшипника и его исполнение.

• Найти в спецификации именно limiting speed, а не ориентироваться только на reference speed.

• Проверить, какая смазка используется и есть ли уплотнения.

• Сопоставить режим работы с температурой, нагрузкой и частотой пусков и остановок.

• Для покрытия отдельно оценить адгезию и стойкость к сдвигу.

Такой порядок помогает не принимать каталожное значение за гарантированную рабочую скорость. Если условия эксплуатации отличаются от условий, для которых приведены характеристики, потребуется подтверждение допустимого режима для конкретного узла.

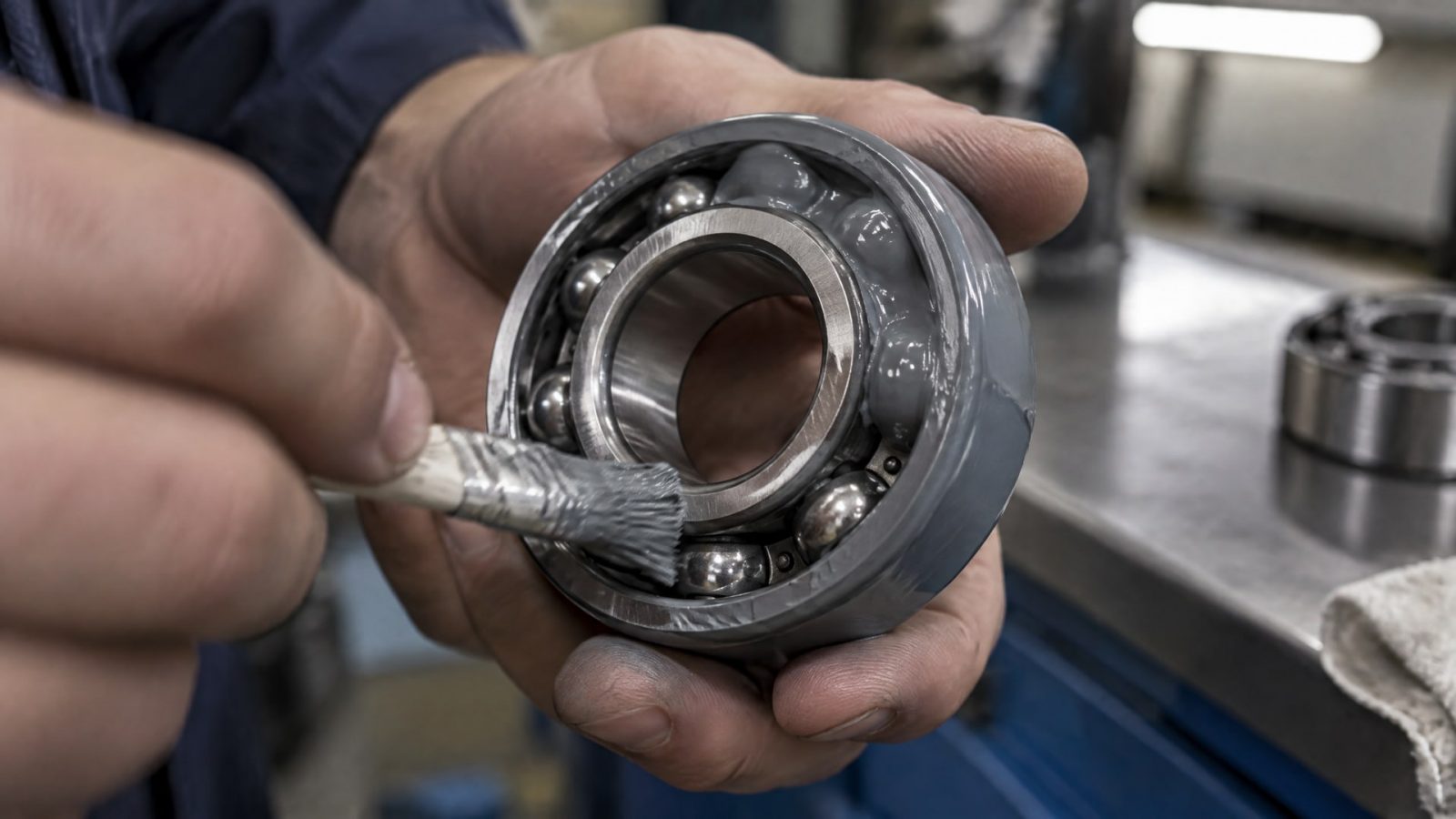

Твердосмазочное покрытие и скорость вращения: что проверить

Твердосмазочное покрытие рассматривают как часть узла, но не как способ автоматически увеличить обороты.

Предельная скорость по-прежнему зависит от конструкции подшипника, уплотнений и смазки. Например, у 6204 приводятся значения limiting speed 20 000 об/мин для одного открытого исполнения и 10 000 об/мин для исполнения 6204-2RSH с уплотнениями и смазкой. Наличие покрытия не позволяет переносить первое значение на второе.

Для оценки покрытия важна не только скорость вращения. Температура и нагрузка влияют на срок службы, а режим частых пусков и остановок может отличаться от установившейся работы на постоянных оборотах. При росте скорости возрастает риск локального перегрева и разрушения смазочной пленки. Поэтому проверяют, сохраняет ли покрытие адгезию и стойкость к сдвигу в фактических условиях, а не только при номинальных оборотах.

Универсальную зависимость «обороты - адгезия» без данных о конкретном покрытии установить нельзя. В доступных характеристиках нет единого численного предела скорости для твердосмазочных покрытий. Инженеру нужны спецификация покрытия и условия испытаний: температура, нагрузка и режим работы. Если таких данных нет, не следует назначать рабочую скорость по аналогии с другим материалом или подшипником.

Практически полезно разделять две проверки. Сначала определяют, допускает ли выбранное исполнение подшипника требуемую частоту вращения. Затем выясняют, подходит ли покрытие к температуре, нагрузке и режиму старта и остановки. Даже если каталог подшипника показывает 20 000 об/мин, это значение само по себе не подтверждает ресурс покрытия на таких оборотах. В свою очередь, покрытие не должно использоваться как аргумент для превышения limiting speed, указанной для конкретного исполнения.

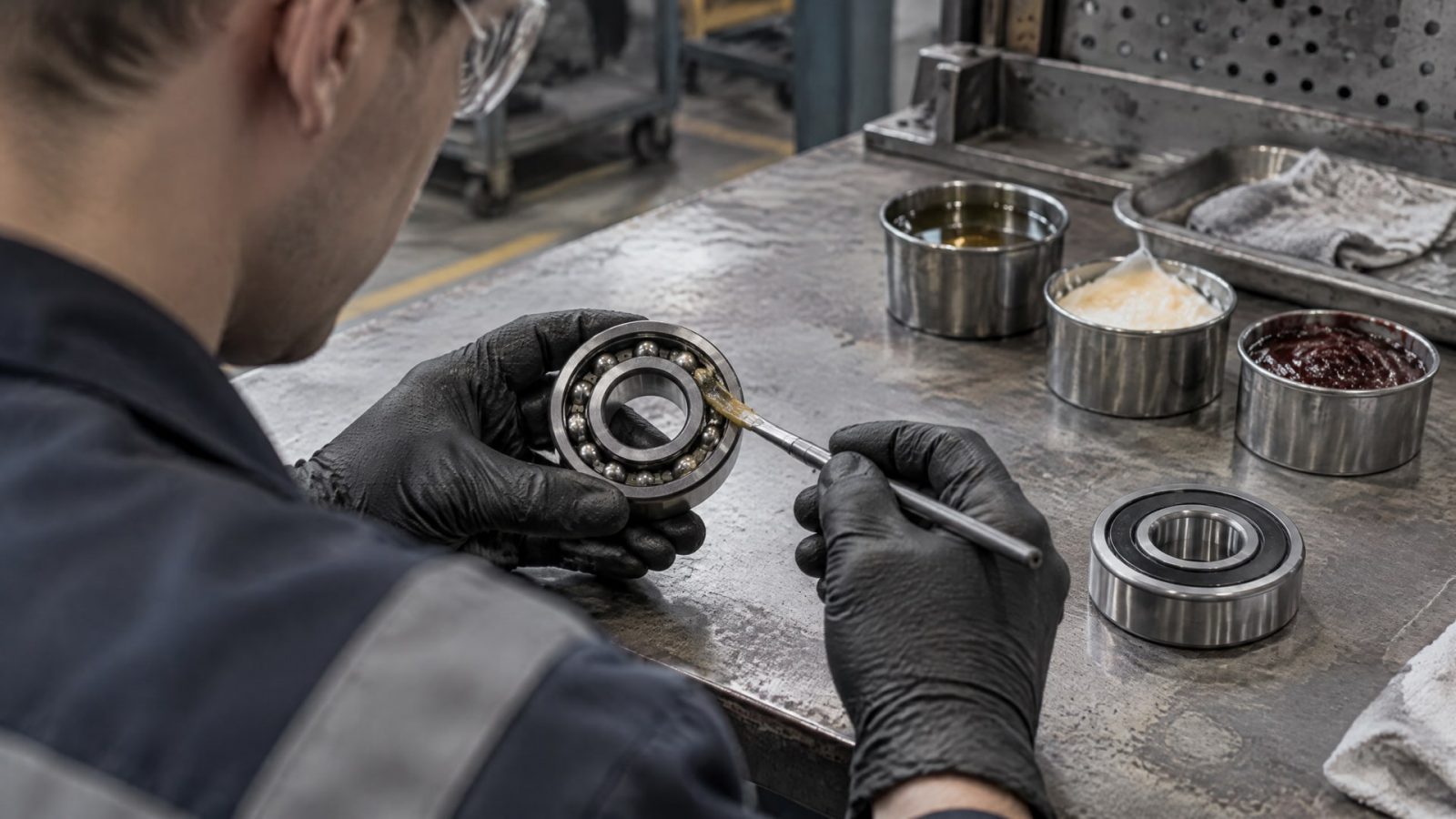

Как выбрать смазочный вариант и проверить рабочий режим

Выбор между твердосмазочным покрытием и смазкой зависит от задачи узла.

Сравнивать решения следует по условиям работы и документации, а не по предположению, что одно из них всегда обеспечивает более высокую скорость. Для подшипников 6204 разница между отдельными исполнениями достигает значительных значений: в источниках указаны 10 000, 11 000, 18 000 и 20 000 об/мин. Это подтверждает, что номер типоразмера сам по себе не задает единую скорость.

EFELE MG-252 рассматривают как альтернативу твердосмазочному покрытию в тех случаях, когда для подшипника требуется жидкая смазка. Это не означает, что такой вариант выигрывает по всем параметрам: выбор зависит от требований узла и условий эксплуатации. Численное значение скоростного фактора в приведенных характеристиках не указано, поэтому его нужно сверять с документацией на продукт и подшипник.

Совет инженера

• Сценарий: подшипник работает при высокой температуре и скорости, поэтому важно учитывать не только обороты, но и стабильность защиты.

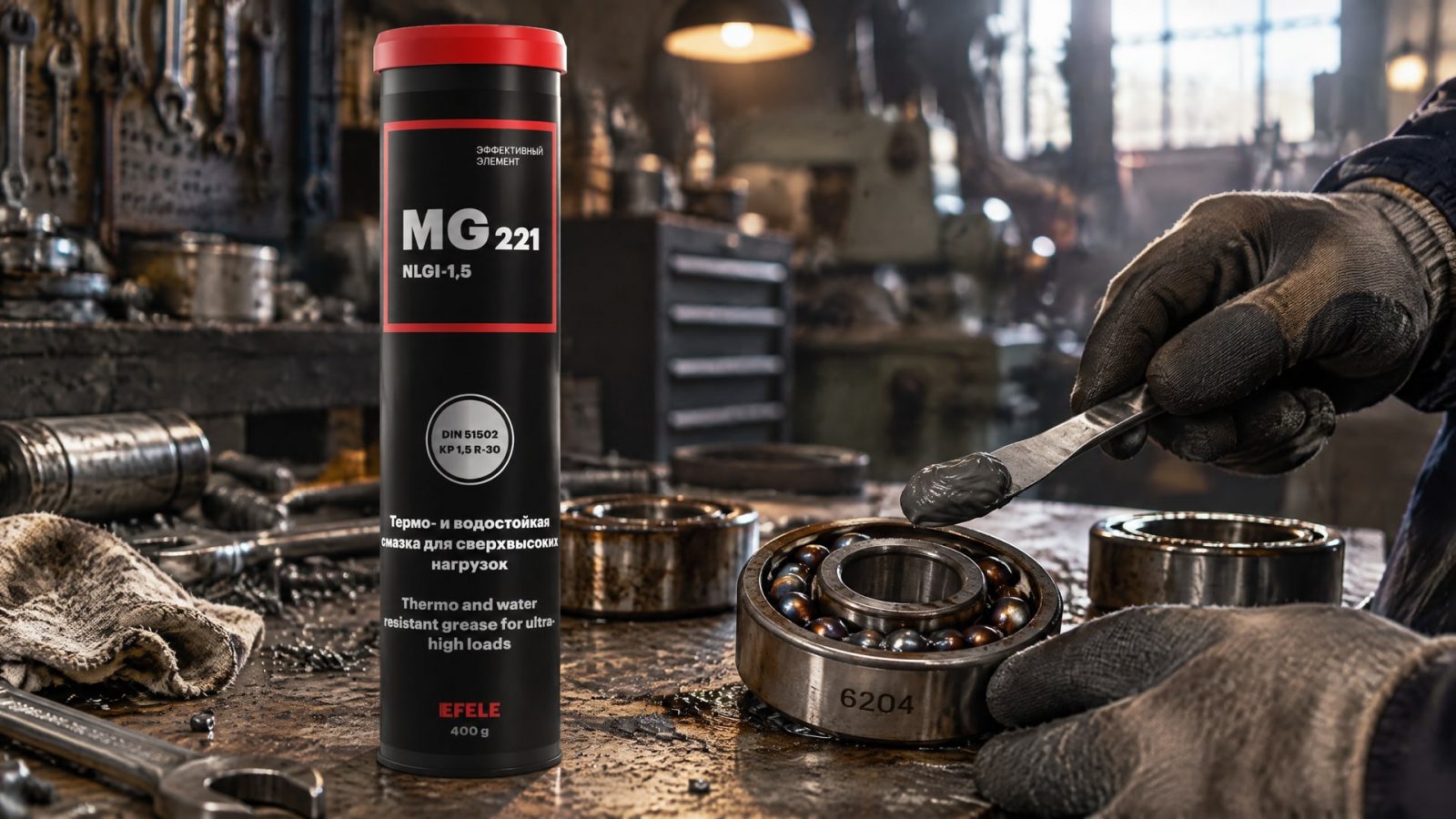

• Что выбрали: для такой задачи рассматривают EFELE MG-221 - термостойкую многофункциональную смазку.

• Итог: продукт предназначен для защиты и стабильной работы подшипников при высоких температурах и скоростях; допустимый режим конкретного узла проверяют по его документации.

Перед утверждением решения зафиксируйте полное обозначение подшипника, фактические обороты, тип смазки или покрытия и условия работы. Затем сверяйте эти данные со спецификациями подшипника и выбранного материала. Если требуется изменить покрытие или перейти на другой тип смазки, повторно проверьте рабочий режим: значения для предыдущей конфигурации нельзя считать подтверждением для новой.

Часто задаваемые вопросы

Какая максимальная скорость вращения у подшипника 6204?

Единого значения для всех подшипников 6204 нет. В приведенных данных limiting speed составляет 20 000 об/мин для одного открытого исполнения и 10 000 об/мин для 6204-2RSH с уплотнениями и смазкой. Для отдельных вариантов также указаны 11 000 и 18 000 об/мин. Выбирать значение нужно по полному обозначению и спецификации.

Reference speed - это максимальная скорость подшипника?

Нет. Reference speed и limiting speed - разные каталожные параметры. Для одного примера 6204 указаны reference speed 32 000 об/мин и limiting speed 20 000 об/мин. Поэтому reference speed нельзя считать безусловно допустимой рабочей скоростью. При подборе сверяются с limiting speed конкретного исполнения и учитывают условия работы узла.

Можно ли повысить обороты подшипника за счет твердосмазочного покрытия?

Само наличие покрытия не подтверждает возможность увеличить обороты. Ограничения зависят от конструкции подшипника, уплотнений и смазки. Кроме того, покрытие проверяют по температуре, нагрузке, режиму пуска и остановки, адгезии и стойкости к сдвигу. Универсального численного предела скорости для всех покрытий приведенные данные не устанавливают.

Почему закрытый подшипник может иметь меньшую предельную скорость?

Уплотнения и тип смазки влияют на допустимую скорость. Например, для одного открытого исполнения 6204 указано 20 000 об/мин, а для 6204-2RSH с уплотнениями и смазкой - 10 000 об/мин. Поэтому закрытое исполнение не обязательно подходит для более высоких оборотов. Сравнивать нужно конкретные варианты по спецификациям.

Заключение

Максимальная скорость подшипника с твердосмазочным покрытием определяется не только свойствами покрытия. Сначала учитывают limiting speed конкретного исполнения, конструкцию, уплотнения и смазку, затем проверяют температуру, нагрузку, режим пуска и остановки, адгезию и стойкость покрытия к сдвигу. Для типоразмера 6204 значения в источниках различаются от 10 000 до 20 000 об/мин, поэтому ориентироваться только на номер подшипника нельзя.

Следующий шаг - зафиксировать полное обозначение подшипника, фактические обороты и условия работы, затем сверить их со спецификациями подшипника и покрытия или смазки. Такой подбор позволит оценить рабочий режим без переноса параметров одного исполнения на другое.
