Сравнительные триботехнические испытания антифрикционных материалов на основе бронзографита

Сравнивать антифрикционные материалы на основе бронзографита нужно при одинаковых условиях: с одним контртелом, нагрузкой, скоростью, длительностью испытания и режимом смазки. Иначе разница в коэффициенте трения или износе может объясняться не составом материала, а режимом теста. Для предварительной оценки полезны литературные данные, но они не заменяют проверку материала в условиях конкретного узла.

Статья поможет инженерам и техническим специалистам разобраться, как графит влияет на трение бронзы, какие параметры фиксировать в испытаниях и как интерпретировать результаты. Закупщикам она даст основу для сопоставления материалов по рабочим условиям, а не только по одному показателю.

Бронзографит: свойства и принцип самосмазывания

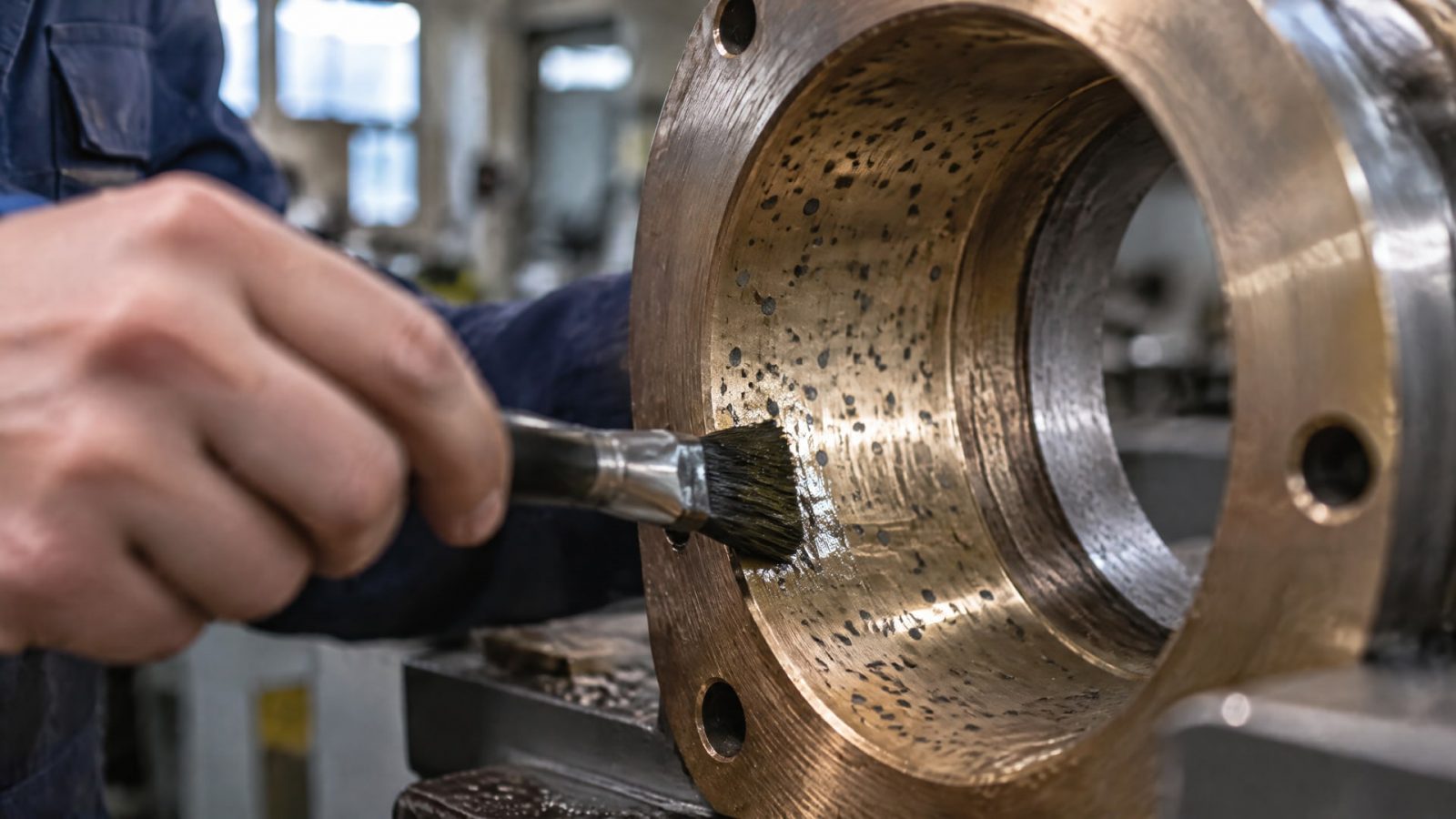

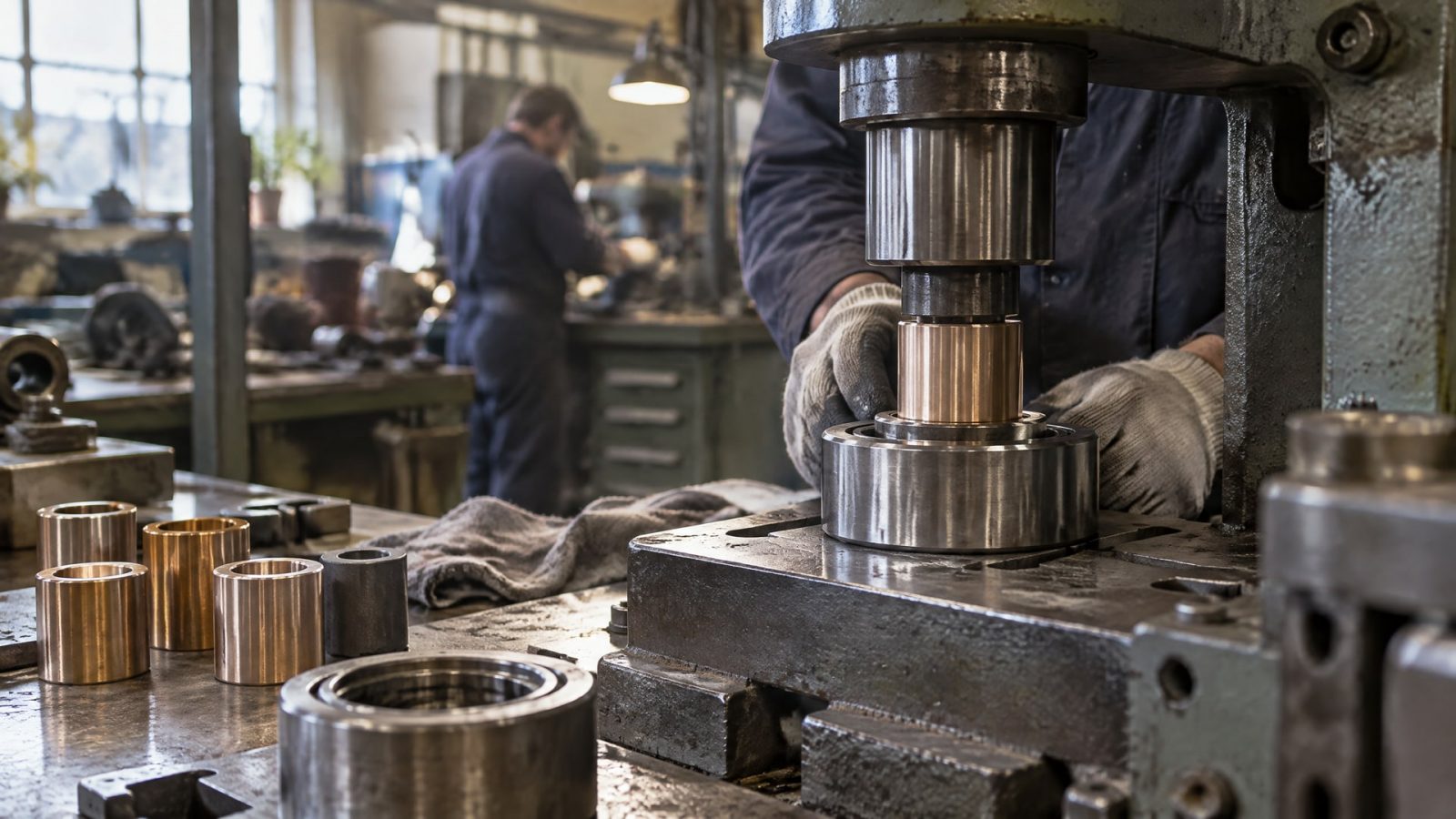

Бронзографит сочетает металлическую матрицу и твердую смазку.

В композите бронза воспринимает нагрузку, а графит участвует в формировании условий скольжения. Поэтому свойства антифрикционных материалов этого типа определяются не одним компонентом, а сочетанием состава сплава, доли графита и режима контакта.

В одном обзоре для графитонаполненной бронзы приведен типичный коэффициент трения в диапазоне 0,04-0,2. В другом исследовании для бронзы с графитом получили значение около 0,19 в широком диапазоне малых скоростей и давлений. Авторы отметили, что температура в описанных условиях влияла на результат сильнее, чем скорость. Эти цифры нельзя считать универсальными: они относятся к конкретным материалам и режимам испытания.

Для графита отдельно приводятся ориентиры по температуре: коэффициент трения составляет около 0,1 при температуре ниже 100 °C и около 0,4 в диапазоне 100-425 °C. В том же обзоре смазывающая способность графита указана до 600 °C, а в окислительной среде - вплоть до 1100-1200 °C. Это характеристики графита, а не гарантированный рабочий диапазон любой бронзографитовой детали. Для композитов нужно учитывать также состав бронзовой матрицы и условия контакта.

Какие 2 антифрикционных материала работают в паре

Если рассматривать бронзографит как сочетание двух функциональных составляющих, это бронзовая матрица и графитовая твердая смазка. Их роли различаются: бронза служит несущей основой, а графит способствует снижению трения. Но изменение содержания графита не означает автоматического улучшения всех характеристик.

В обзоре по бронзовым сплавам описано снижение коэффициента трения с 0,92 до 0,29 при увеличении доли графита; порог хороших трибологических свойств в рассмотренном случае оценен примерно в 3 мас.% графита. Для медно-графитового композита при 3 мас.% графита зафиксировали коэффициент трения 0,3 и минимальный износ 12,7 × 10⁻⁴ мм³/Н·м. Эти результаты показывают, почему при выборе состава важно оценивать и трение, и износ.

Как содержание графита меняет коэффициент трения

Коэффициент трения графитонаполненной бронзы зависит от количества графита, но связь не обязательно остается линейной во всем диапазоне состава.

В одном исследовании добавление 2 мас.% графита снизило коэффициент трения с 0,53 до 0,17. Другие данные показывают, что рост содержания графита может уменьшать трение, однако после определенного порога улучшение становится менее выраженным. Поэтому сравнивать следует конкретные составы, а не исходить из принципа «чем больше графита, тем лучше».

На результат влияет и контртело. Для пары бронза/сталь в справочнике приведен ориентир около 0,15 при сухом контакте. В отдельном исследовании бронзографитовых композитов коэффициенты сухого трения составили 0,23-0,29 в зависимости от материала контртела. Разница между этими значениями не говорит о противоречии: меняются материалы и условия контакта, а справочный коэффициент остается ориентиром, а не нормативом.

При выборе важно учитывать состав бронзового сплава и содержание компонентов Pb, Sn, Ni, Zn и Gr: в источниках их сочетание связано с износостойкостью и коэффициентом трения. Если узел работает без жидкой смазки, графит может выполнять роль твердой смазки, но оптимальный состав нужно подтверждать испытаниями. Для тяжело нагруженных узлов в обзоре отмечена применимость бронзографитовых композитов при высоких нагрузках и температурах до 450 °C; это не следует переносить на любой материал без проверки его характеристик.

Почему одного коэффициента трения недостаточно

Трение и износ описывают разные стороны работы пары. Образец с меньшим коэффициентом трения не обязательно покажет минимальную потерю материала. В исследовании медно-графитового композита отдельно приведены оба показателя: коэффициент трения 0,3 и износ 12,7 × 10⁻⁴ мм³/Н·м при содержании графита 3 мас.%. При сравнении следует фиксировать результаты по каждому параметру, а не сводить вывод к одному числу.

Методика триботехнических испытаний бронзографита

Методика триботехнических испытаний должна обеспечивать сопоставимость образцов.

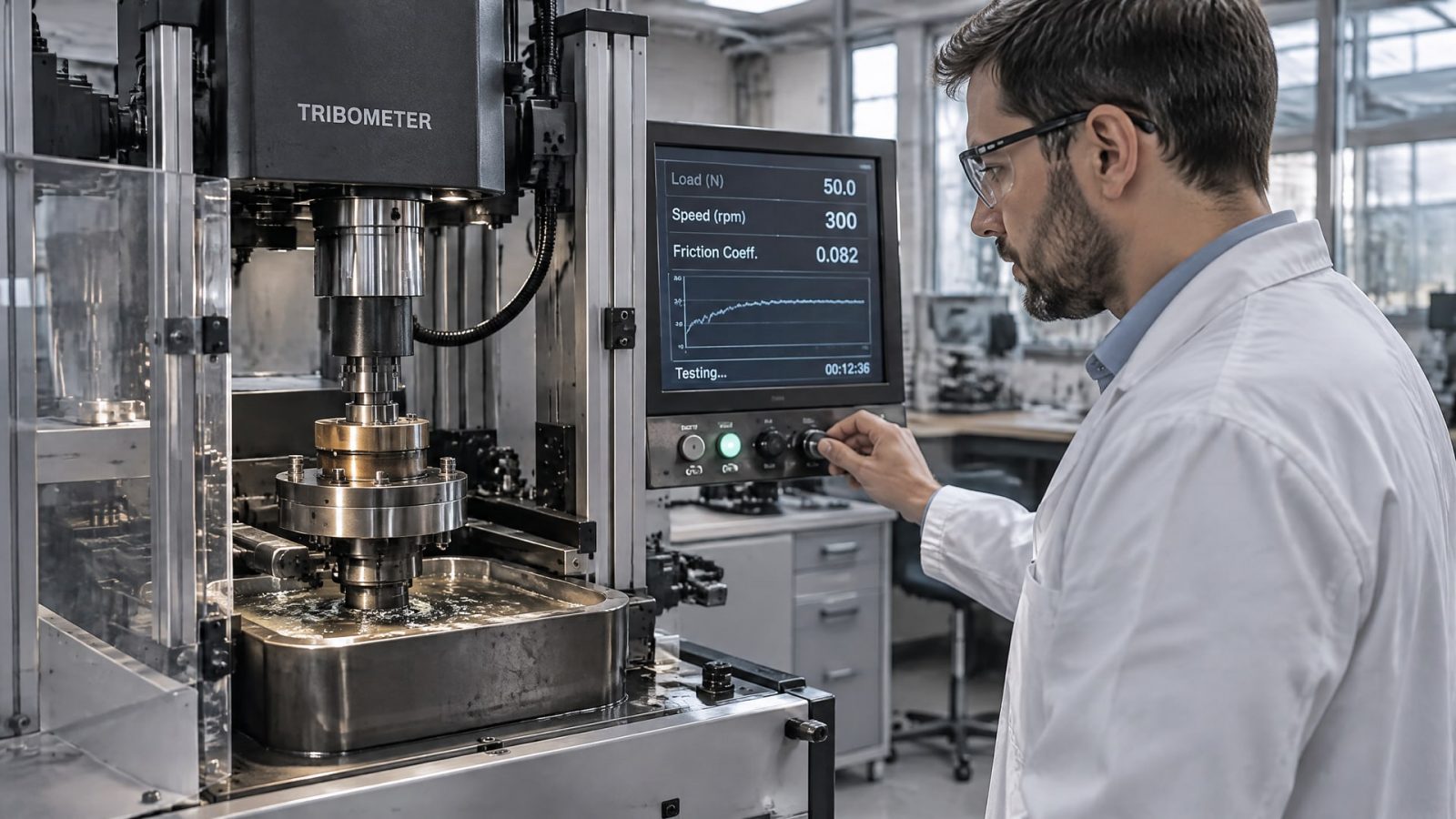

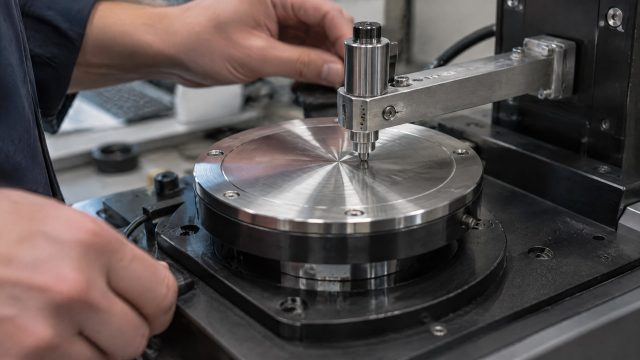

В протоколе указывают контртело, нагрузку, скорость, длительность теста, температуру и наличие или тип смазки. Важно также описать метод испытаний и состояние контакта: сухое трение и смазанный режим могут давать существенно разные результаты для одного материала.

В качестве одной из схем испытаний трибосистем применяется block-on-ring. В опубликованной работе с алюминиевым антифрикционным сплавом использовали трибометр по схеме ASTM G77. Само упоминание этой методики не означает, что все результаты бронзографита можно напрямую сопоставлять с любыми данными по ASTM G77: значение имеют образцы, контртело и режим теста.

Факторное исследование графитонаполненных бронзовых втулок показывает, насколько много параметров влияет на итог. В нем варьировали долю графита 10, 20 и 30%, диаметр графитовой вставки 8, 10 и 12 мм, нагрузку 50, 100 и 150 кг, скорость 250, 500 и 750 об/мин, а время испытания составляло 10, 20 и 30 мин. При увеличении доли графита с 10 до 30% средний коэффициент трения уменьшился на 29%, а износ - на 58%. Эти результаты относятся к указанным условиям и не гарантируют такой же эффект для другой конструкции.

Для оценки работы при изменяющейся нагрузке используют ступенчатые испытания до схватывания или отказа. Такой подход помогает увидеть поведение пары при переходе между режимами, но для корректного вывода необходимо сообщать параметры каждого этапа. Если в сравнении не указаны температура, контртело или режим смазки, результаты сложно интерпретировать.

Сравнение результатов и альтернативных решений

Сравнительная таблица полезна, если она не создает ложного впечатления, что материалы испытывались в одинаковых условиях.

Литературные значения можно использовать для первичного анализа, а затем проверять кандидатов в одном тесте с общими параметрами. Например, для бронзографитовых композитов в источниках приведены коэффициенты сухого трения 0,23-0,29, а для пары бронза/сталь справочный ориентир составляет около 0,15. Это разные основания для оценки, поэтому прямое ранжирование по цифрам некорректно.

Материал или решение	Что известно из приведенных данных	Как использовать при сравнении
Бронзографитовый композит	Для сухого трения указаны коэффициенты 0,23-0,29 в зависимости от контртела	Сопоставлять только при одинаковом контртеле и режиме
Пара бронза/сталь	Справочный ориентир около 0,15 при сухом контакте	Использовать как ориентир, а не как норму

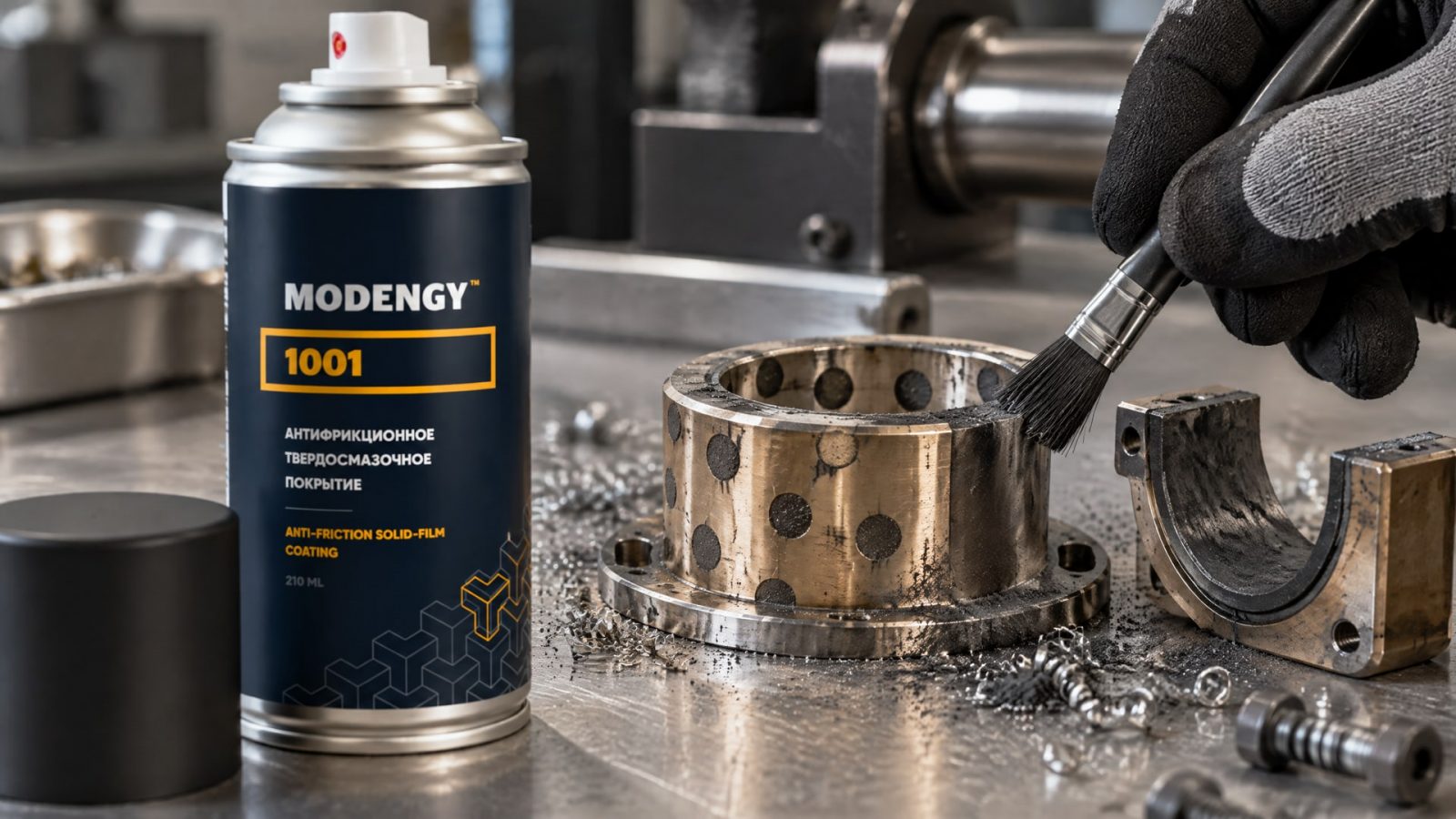

Покрытие MODENGY 1001	Антифрикционное твердосмазочное покрытие на основе дисульфида молибдена и графита	В сравнительной программе выделить в отдельную группу покрытий; численные результаты сопоставлять только при совпадающих условиях
Литиевая смазка или молибденовая паста	Сопоставимые численные результаты в приведенных данных отсутствуют	Не включать в рейтинг по коэффициенту трения без единой методики

MODENGY 1001 в такой таблице представляет класс твердосмазочных покрытий, а не бронзографитовый объемный материал. Это различие важно для инженера: покрытие и композит могут решать задачи снижения трения, но результаты их испытаний нельзя сводить к одной шкале без учета конструкции, способа нанесения и режима контакта. В доступных численных данных нет общего теста, где бронзографит и это покрытие испытывали бы в одинаковых условиях.

При проектировании пары нужно учитывать также материал контртела. В одном исследовании худшие результаты сухого скольжения бронзографита получили с ковким чугуном GGG-70, что связывали с высоким абразивным воздействием. Поэтому протокол, в котором указана только марка бронзографита, не дает полной картины работы узла.

Требования к антифрикционным материалам и применение

Требования к антифрикционным материалам зависят от режима узла.

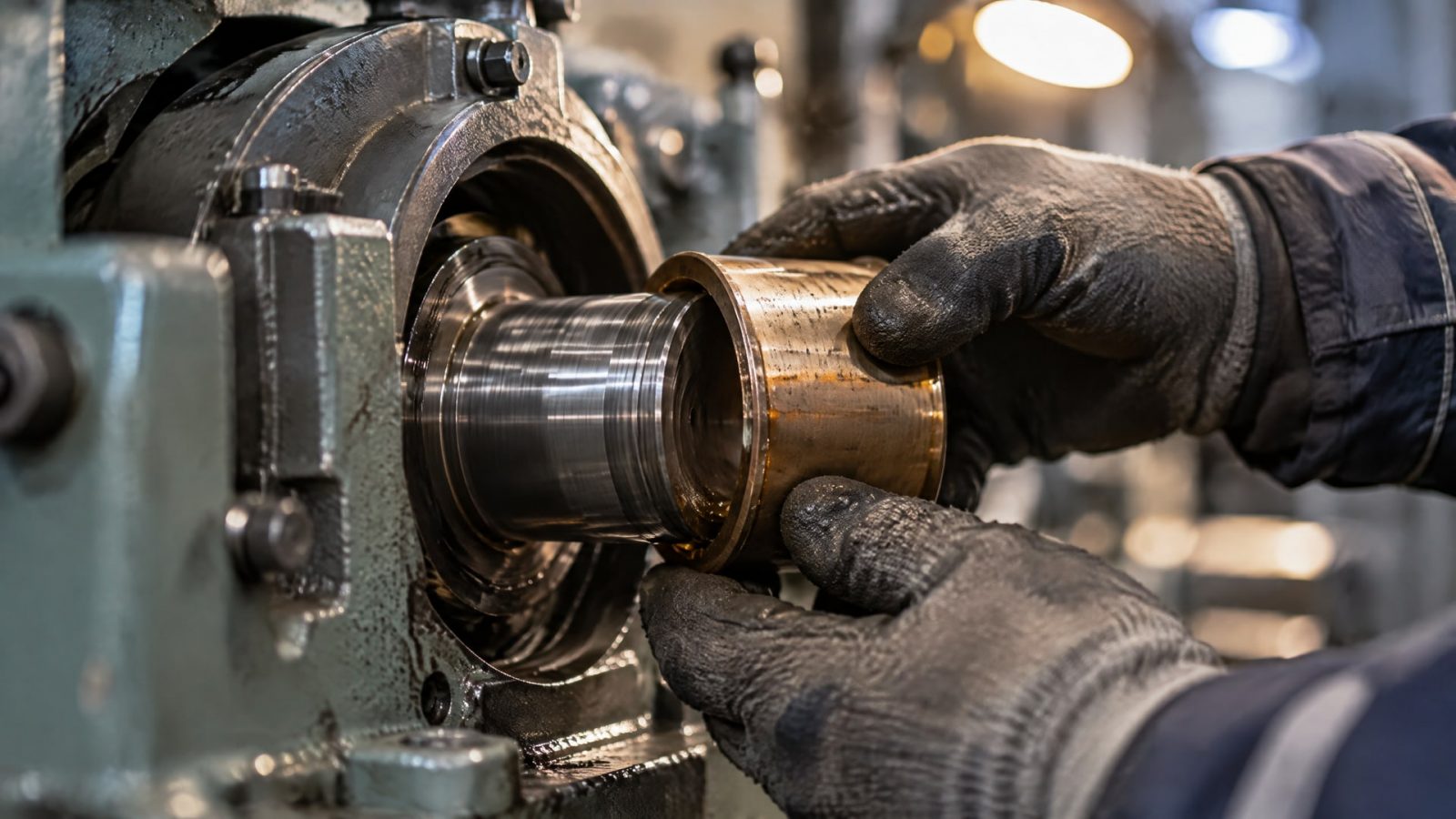

Для выбора бронзографита следует определить нагрузку, скорость, температуру, материал контртела и наличие смазки. Затем выбирают состав бронзы и долю графита с учетом того, что матрица должна нести нагрузку, а твердая смазка - участвовать в снижении трения. Одного общего значения коэффициента трения для такого решения недостаточно.

В качестве антифрикционных материалов можно рассматривать не только объемные бронзографитовые композиты, но и твердосмазочные покрытия. Однако это не делает их взаимозаменяемыми по умолчанию: для сравнения требуются одинаковые или обоснованно сопоставимые условия. Например, сухой контакт нельзя ставить в один ряд со смазанным, а результаты для одного контртела не следует переносить на другое.

Обзор по графитовым бронзовым втулкам указывает, что площадь покрытия поверхности твердой смазкой около 30-35% рассматривается как общепринятый ориентир для устойчивого эффекта. Это ориентир для описанного типа втулок, а не универсальное требование ко всем антифрикционным материалам. На практике его следует оценивать вместе с конструкцией детали и режимом контакта.

Для закупщика результаты испытаний становятся полезными, когда в них есть состав материала, параметры режима, способ измерения трения и износа, а также сведения о контртеле. Если данные получены в разных условиях, запрашивайте протокол и сверяйте его с режимом вашего узла. Такой подход помогает выбирать материал по совокупности свойств, а не по отдельной цифре.

Часто задаваемые вопросы

Что означают свойства бронзографита как антифрикционного материала?

Бронзографит объединяет бронзовую матрицу, которая несет нагрузку, и графит, работающий как твердая смазка. Итоговые свойства зависят от состава сплава, доли графита, контртела, температуры и режима смазки. Поэтому значения трения и износа нужно рассматривать применительно к условиям конкретного испытания.

Какой коэффициент трения графита можно использовать для расчетов?

В обзоре приведены ориентиры около 0,1 при температуре ниже 100 °C и около 0,4 в диапазоне 100-425 °C. Эти значения относятся к графиту и не являются гарантированными параметрами бронзографитовой пары. Для инженерной оценки их используют только как справочные ориентиры, затем проверяют материал в заданном режиме.

Какие параметры указывать в протоколе триботехнических испытаний?

Укажите материал и состояние контртела, нагрузку, скорость, длительность, температуру, режим смазки и метод испытаний. Если нагрузка меняется ступенчато, опишите параметры каждого этапа. Без этих данных коэффициент трения и износ трудно сопоставить с результатами других материалов или перенести на реальный узел.

Чем сравнить два антифрикционных материала?

Сначала задайте одинаковые условия контакта и одинаковые показатели оценки. Для бронзографита отдельно сравните коэффициент трения и износ, укажите контртело и режим смазки. Не ранжируйте материалы по отдельным числам из разных исследований: различия в нагрузке, температуре и методике могут изменить итог.

Заключение

Антифрикционные материалы на основе бронзографита сравнивают по коэффициенту трения и износу при одинаковых условиях испытания. Графит может снижать трение, но эффект зависит от его доли, состава бронзы, контртела, температуры и режима смазки. Поэтому литературные цифры помогают отобрать кандидатов, но не заменяют испытание в условиях конкретного узла.

Следующий шаг для инженера - зафиксировать рабочие параметры пары и составить протокол сравнения с единым контртелом, нагрузкой, скоростью и временем испытания. Для закупщика важнее всего запросить эти сведения вместе с результатами по трению и износу, чтобы сопоставлять материалы на общей основе.
