Образцы для испытаний узлов трения: как подобрать режимы и нагрузки

Режим лабораторного испытания подбирают под конкретный узел, материалы и условия контакта, а не по принципу «чем выше нагрузка, тем лучше». Для сопоставимого результата нужно зафиксировать геометрию образцов, состояние поверхностей, тип смазки, скорость, температуру, путь скольжения и нормальную силу. Стандарты ISO 7148-1 и ISO 7148-2 дают ориентиры для испытаний металлических и полимерных материалов подшипников скольжения.

Статья будет полезна инженерам, техническим специалистам и снабженцам, которые планируют триботехнические испытания, выбирают образцы для испытаний или сравнивают материалы и покрытия. Разберем, как соотнести схему контакта с реальным узлом, подготовить образцы и задать нагрузку так, чтобы тест отвечал на практический вопрос, а не приводил к немедленному разрушению образца.

Как подобрать режим испытаний для узла трения

Подбор режимов испытаний начинают с формулировки цели.

Нужно понять, что именно сравнивают: материалы подшипника, влияние смазки, покрытие или поведение пары при заданных условиях контакта. От этого зависят схема установки и измеряемый результат. Если испытательная схема не соответствует реальному контакту, высокий уровень нагрузки сам по себе не сделает тест более показательным.

Затем определяют кинематику узла. Контакт может быть представлен схемой диск–кольцо, блок–кольцо, штифт–диск или шар–шар. Для подшипника скольжения важно воспроизвести скольжение и условия смазывания, а не просто воздействовать на образец усилием. ISO 7148-1 описывает испытания металлических материалов при граничной смазке, а ISO 7148-2 рассматривает полимерные материалы как при сухом трении, так и при граничной смазке.

Какие параметры задают до начала теста

В ISO 7148-1 среди контролируемых факторов указаны шероховатость поверхности, нормальная сила, температура смазки, путь и скорость скольжения, а также коэффициент перекрытия. Для полимерных материалов по ISO 7148-2 задают нагрузку, скорость и температуру, отдельно определяя, проводится испытание без смазки или с граничной смазкой. Это не взаимозаменяемые условия: сухое трение нельзя считать эквивалентом граничной смазки.

Практическая последовательность выбора выглядит так:

• Определить тип контакта, который нужно воспроизвести.

• Уточнить материал пары и наличие смазки либо покрытия.

• Выбрать скорость, температуру и путь скольжения, соответствующие цели теста.

• Назначить нагрузку, при которой можно наблюдать поведение материала, а не только мгновенное разрушение.

• Заранее определить критерий сравнения и зафиксировать параметры серии.

Для полимеров температуру учитывают наравне с нагрузкой и скоростью. Если режим не соответствует условиям трения, результат не даст надежного основания для выбора материала. Поэтому сначала формируют программу испытания для конкретной задачи, а уже затем подбирают образцы и настройки стенда.

Образцы для испытаний: размеры и геометрия по ISO 7148

Размер и форма образца должны соответствовать выбранной схеме контакта.

ISO 7148-1 приводит предпочтительные размеры металлических образцов: диск диаметром 40–110 мм и шириной 8–12 мм, кольцо с наружным диаметром 40–80 мм, штифт диаметром 3–10 мм. Для блока указаны высота 5–10 мм и ширина 5–10 мм. Эти ориентиры помогают согласовать геометрию образца с методом испытания.

Для полимерных материалов ISO 7148-2 задает другие предпочтительные размеры кольцевого образца: наружный диаметр 110 мм, внутренний диаметр 60 мм, радиус дорожки 51,5 ± 0,2 мм и ширина 10 мм. Базовые размеры блока составляют 10 × 10 × 20 мм. Переносить размеры между методиками для металлов и полимеров без проверки нельзя: стандарты описывают разные материалы и условия испытаний.

Отбор образцов для испытаний

Для серии важно не смешивать влияние материала с влиянием партии или обработки. ISO 7148-2 предусматривает, чтобы несколько образцов в одной серии были изготовлены из одной партии, имели одинаковое состояние после кондиционирования и одинаковую отделку поверхности скольжения. Это особенно важно при сравнении полимерных материалов, поскольку даже различия в подготовке способны осложнить интерпретацию результатов.

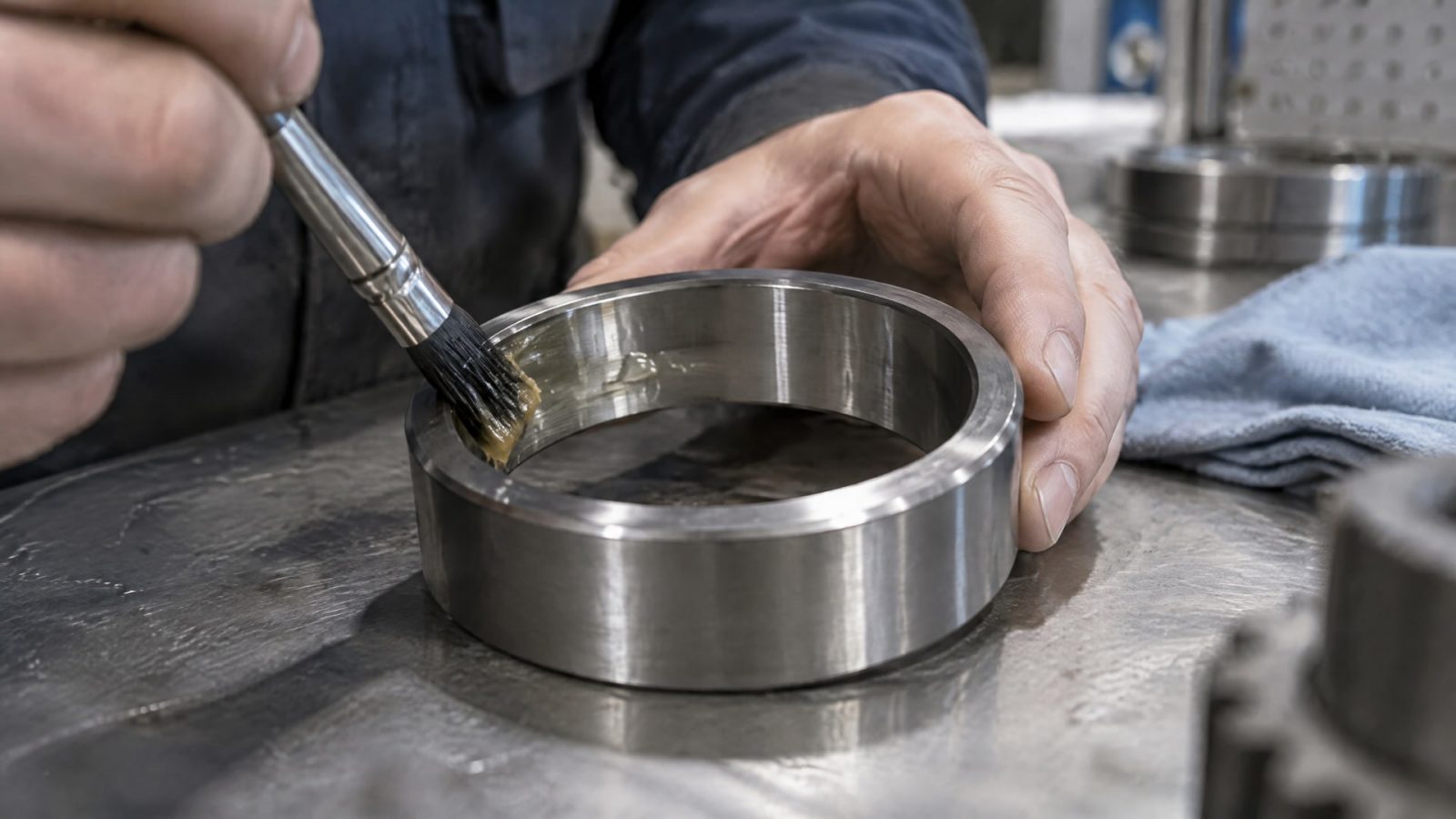

До теста поверхности механически обрабатывают до шероховатости, представительной для применения, и тщательно очищают. Следовательно, отбор образцов для испытаний включает не только выбор размера, но и проверку происхождения, состояния и подготовки каждой заготовки. Если в серии меняются партия, кондиционирование или отделка поверхности, корректно отделить влияние этих факторов от влияния режима трения становится сложнее.

Образцы для проведения испытаний следует подбирать под конкретную испытательную схему и сверять с требованиями применяемого стандарта. Один и тот же образец не становится универсальным только потому, что его можно установить на стенд: геометрия должна соответствовать контакту, который предстоит исследовать.

Нагрузка, скорость и температура: как задать рабочий диапазон

Нагрузка должна соответствовать задаче сравнения и свойствам материала.

Для тяжелых сравнительных испытаний металлических материалов по ISO 7148-1 приведен ориентир по специфической нагрузке примерно до одной трети предела текучести или предела прочности при сжатии. Это не универсальное значение для любых материалов и узлов, а ориентир для соответствующей методики.

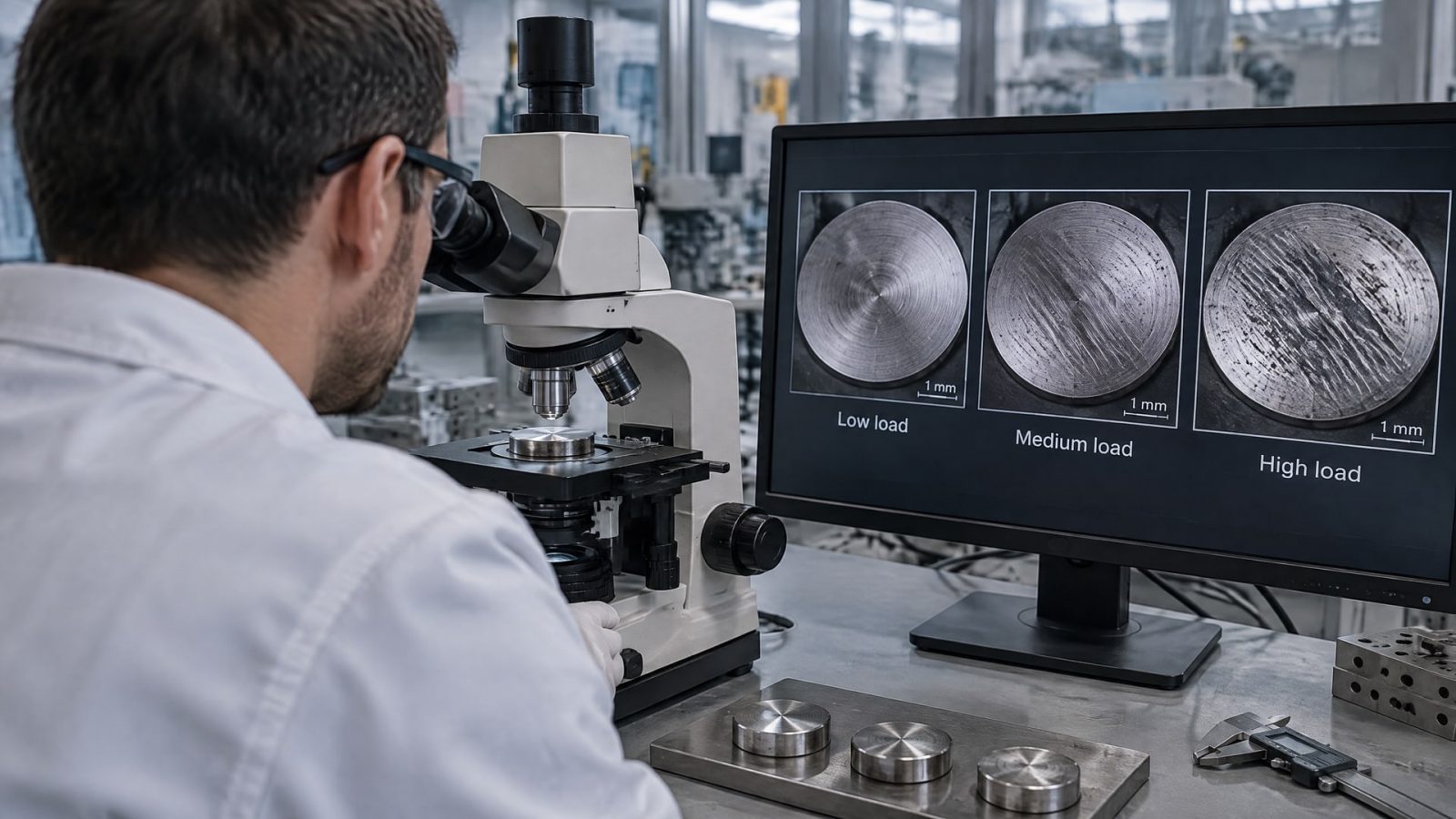

При чрезмерной нагрузке образец может разрушиться до того, как удастся оценить различия между материалами или покрытиями. Поэтому режим выбирают в диапазоне, который позволяет наблюдать изменение трения и износа. Если цель испытания - сравнить варианты, условия должны быть достаточно жесткими для выявления различий, но не сводить результат к быстрому отказу образца.

Что фиксировать в программе испытаний

Нормальная сила не должна рассматриваться отдельно от скорости и температуры. В ISO 7148-1 вместе с нагрузкой перечислены шероховатость, температура смазки, путь и скорость скольжения, коэффициент перекрытия. Для полимеров ISO 7148-2 также связывает результат с нагрузкой, скоростью и температурой. Поэтому изменение одного параметра при сохранении остальных может затруднить сравнение результатов.

До начала серии зафиксируйте:

• материал, партию и геометрию образцов;

• состояние после кондиционирования и отделку поверхности скольжения;

• способ очистки и шероховатость;

• наличие смазки и условия ее применения;

• нормальную силу, скорость, температуру и путь скольжения;

• критерий, по которому оценивают результат.

Если исследуют полимерный подшипниковый материал, отдельно проверьте температурный режим. Для такого материала недостаточно указать только нагрузку: испытание должно учитывать заданную температуру и выбранные условия смазывания. Для металлического материала при граничной смазке следует придерживаться параметров и геометрии, соответствующих ISO 7148-1.

При сравнении вариантов полезно менять только тот фактор, влияние которого изучают. Например, если оценивают материал, остальные параметры серии сохраняют одинаковыми. Так результат лучше отражает различие между материалами, а не влияние изменившейся скорости, температуры или шероховатости.

Полимерные материалы и покрытия: особенности испытательной серии

Для полимерных материалов режим задают с учетом температуры, нагрузки и скорости скольжения.

ISO 7148-2 описывает испытания как без смазки, так и с граничной смазкой. Условия нужно обозначить до начала работы, поскольку результаты сухого трения и испытания при граничной смазке относятся к разным режимам и не должны трактоваться как одна серия с единым состоянием контакта.

Подготовка здесь не менее важна, чем выбор нагрузки. В пределах одной серии образцы должны происходить из одной партии, иметь одинаковое состояние после кондиционирования и одинаковую отделку поверхности скольжения. Для полимерных образцов стандарт приводит геометрию кольца с наружным диаметром 110 мм, внутренним диаметром 60 мм и шириной 10 мм, а также блока размером 10 × 10 × 20 мм. Использование согласованных размеров помогает сохранить сопоставимость испытаний.

Когда в программу включают антифрикционное покрытие

Если задача состоит в оценке покрытия, в испытательную программу включают образцы с покрытием и контрольные образцы, сохраняя одинаковыми геометрию и остальные условия контакта. До испытания их подготавливают и очищают с учетом выбранной методики. При этом режим не следует переносить с другого материала без проверки: цель теста - оценить конкретную пару и заданные условия трения.

Совет инженера

• Сценарий: нужно оценить влияние покрытия на трение в тяжелонагруженном узле.

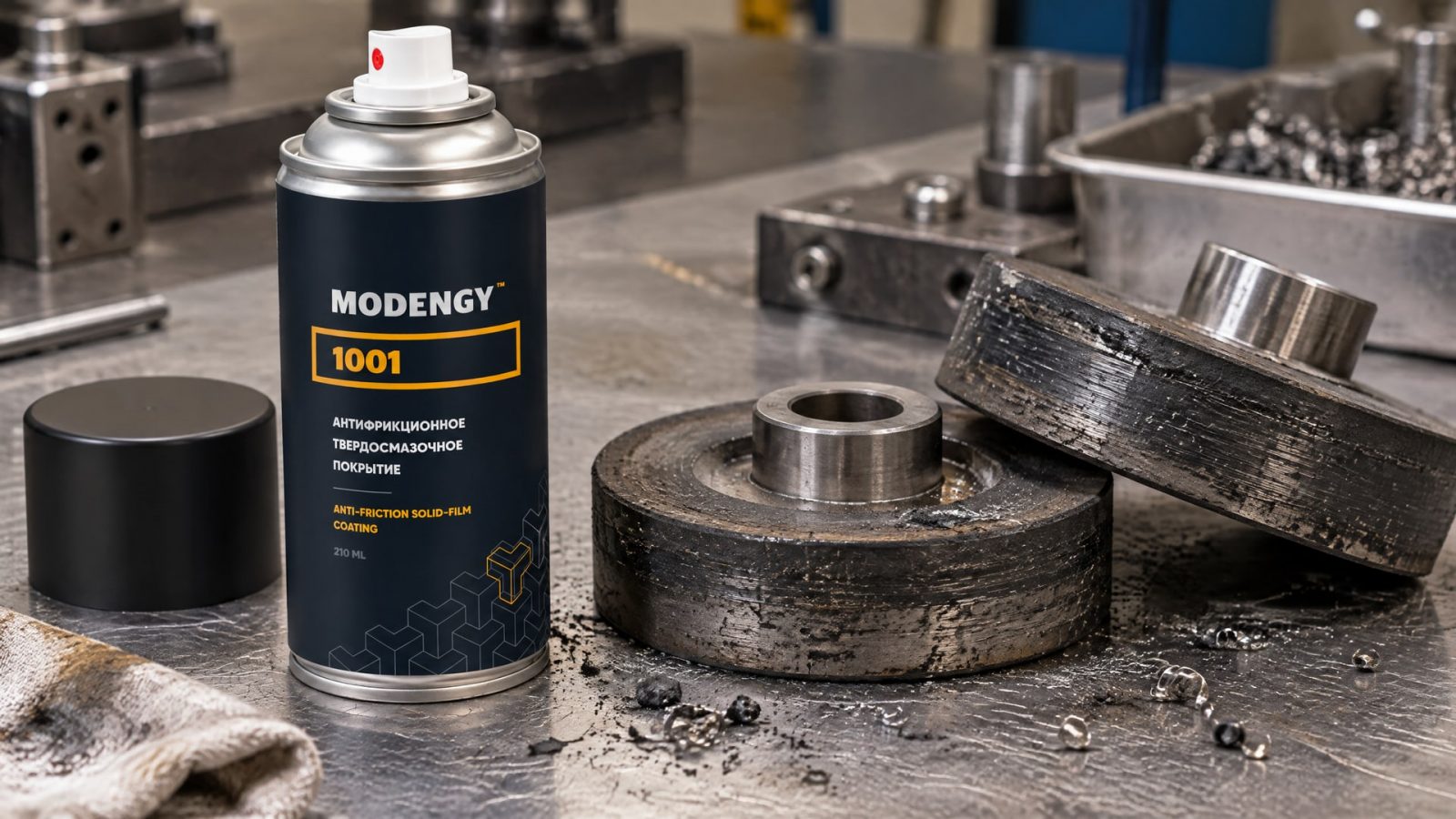

• Что делают: в план сравнения включают контрольный вариант и образец с MODENGY 1001, покрытием на основе дисульфида молибдена и графита, применяемым для снижения трения в тяжелонагруженных узлах. Геометрию, состояние поверхностей и режим фиксируют для всей серии.

• Итог: сравнение показывает поведение вариантов в заданных условиях испытания и не подменяет проверку покрытия в реальном узле.

Графит как компонент антифрикционного покрытия имеет смысл рассматривать в рамках конкретной задачи испытаний, а не как самостоятельную гарантию результата. Важно, чтобы материал покрытия, контактная схема и режим были согласованы. В противном случае результаты могут отражать различия в подготовке или нагрузке, а не влияние покрытия.

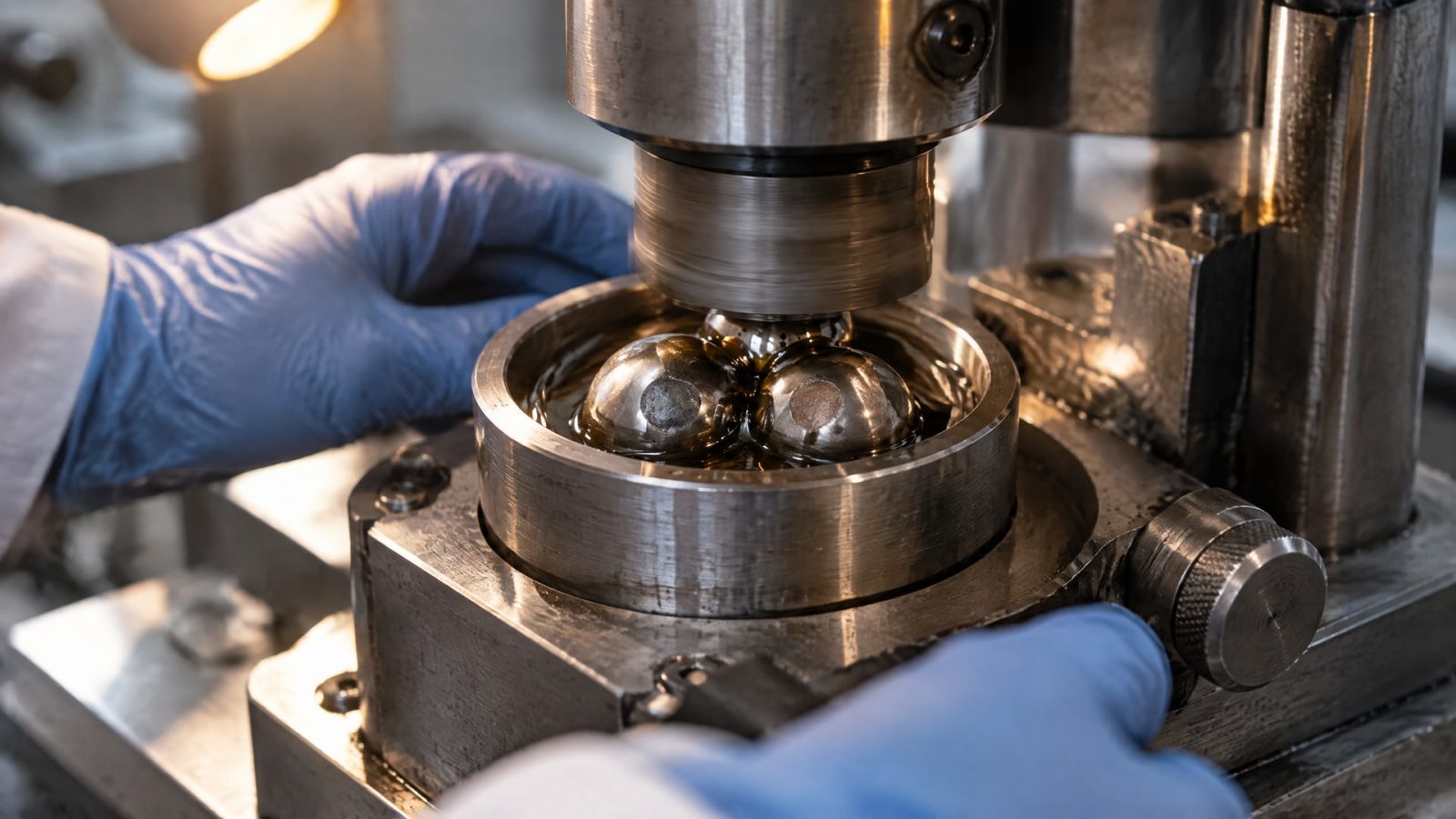

Четырехшариковые испытания: что они показывают

Для смазочных материалов применяют испытания на четырехшариковом узле.

Они позволяют сравнивать сварочную нагрузку и износ при заданных режимах, в том числе при высоких контактных давлениях. В отраслевой практике встречается метод DIN 51350 / VKA four-ball; в сводных материалах указаны режимы порядка 1420 об/мин в течение 1 часа и нагрузки 150 Н, 300 Н или 1000 Н в зависимости от метода и типа продукта.

Эти параметры нельзя трактовать как единый режим для любого образца или любой смазки. Нагрузка зависит от метода и типа продукта, поэтому при планировании испытания сначала определяют, какой показатель требуется получить, а затем сверяют настройки с применяемой методикой. Если в серии сравниваются смазки, условия испытания должны оставаться согласованными.

Четырехшариковая схема подходит для сравнительного скрининга, но не воспроизводит автоматически геометрию и кинематику конкретного машинного узла. Если нужно оценить смазку в подшипнике скольжения, валы, направляющие или другой контакт следует исследовать в схеме, которая соответствует реальному типу трения. Результат четырехшарикового теста не заменяет испытания узла в его рабочей геометрии.

При выборе метода учитывают, какой вопрос должен решить тест:

• Если требуется сравнить смазки по сварочной нагрузке или износу, четырехшариковая схема может дать сравнительную оценку.

• Если нужно проверить работу пары материалов в заданной геометрии, выбирают схему контакта, соответствующую узлу.

• Если результат скрининга используют для дальнейшего отбора вариантов, его дополняют испытанием, которое ближе к реальным условиям контакта.

Такой подход помогает не приписывать тесту больше, чем он показывает. Лабораторная оценка характеризует поведение образцов при заданной схеме и режиме, а не любые возможные условия эксплуатации.

Ошибки при подготовке образцов и проведении испытаний

Одна из распространенных ошибок - увеличивать нагрузку в надежде получить более выразительный результат.

Но нагрузка должна отвечать цели испытания и соответствовать типу контакта. Для тяжелых сравнительных испытаний металлических материалов ISO 7148-1 указывает ориентир примерно до одной трети предела текучести или прочности при сжатии, а не правило максимизировать усилие.

Другая ошибка - переносить один режим между разными материалами и условиями смазывания. ISO 7148-1 относится к металлическим материалам подшипников скольжения при граничной смазке, а ISO 7148-2 рассматривает полимерные материалы как при сухом трении, так и при граничной смазке. У этих случаев различаются требования к выбору параметров и подготовке образцов.

Что чаще всего делает результаты несопоставимыми

• Образцы в одной серии взяты из разных партий или имеют разное состояние после кондиционирования.

• Поверхности отличаются по шероховатости или отделке.

• Образцы очищены по-разному либо перед тестом не проведена тщательная очистка.

• В ходе сравнения меняются нагрузка, скорость, температура или путь скольжения.

• Для всех материалов используют одинаковую схему без проверки соответствия реальному контакту.

• Результаты четырехшарикового теста принимают за подтверждение работы смазки в конкретном узле.

Чтобы снизить влияние этих ошибок, до начала работы составляют программу испытаний и фиксируют параметры серии. Для полимерных материалов особо контролируют партию, кондиционирование и отделку поверхности, как указано в ISO 7148-2. Для металлических материалов по ISO 7148-1 учитывают геометрию, шероховатость, нагрузку, температуру смазки, скорость и путь скольжения.

Четкое описание образцов и режима помогает инженеру интерпретировать результат, а закупщику - сопоставлять предложения по материалам на единой основе. Без этого одинаковое название испытания не гарантирует, что сравнивались одинаковые условия.

Часто задаваемые вопросы

Нужно ли брать образцы из одной партии?

Для серии испытаний полимерных материалов по ISO 7148-2 образцы должны происходить из одной партии и иметь одинаковое состояние после кондиционирования и одинаковую отделку поверхности скольжения. Это снижает влияние различий в изготовлении и подготовке на сравнение. Для других методик требования уточняют по применяемому стандарту.

Как выбрать образец для испытаний по стандарту?

Сначала определяют материал и схему контакта, затем сверяют геометрию с применяемой методикой. Для металлических материалов ориентируются на ISO 7148-1, для полимерных - на ISO 7148-2. Например, для полимерного кольца указан наружный диаметр 110 мм, внутренний 60 мм и ширина 10 мм.

Можно ли использовать один режим для сухого трения и граничной смазки?

Нет, эти условия нужно задавать и оценивать отдельно. ISO 7148-2 рассматривает испытания полимерных материалов как без смазки, так и с граничной смазкой. При переходе между режимами меняется состояние контакта, поэтому результат одной серии нельзя автоматически переносить на другую.

Подходит ли четырехшариковый тест для испытания любого узла?

Нет. Четырехшариковая схема помогает сравнивать смазки по сварочной нагрузке и износу, но не воспроизводит автоматически геометрию и кинематику конкретного узла. Для оценки пары в рабочих условиях выбирают испытательную схему, соответствующую реальному контакту.

Заключение

Образцы для испытаний и режим трения выбирают совместно: учитывают материал, геометрию контакта, наличие смазки, нагрузку, скорость, температуру и подготовку поверхностей. ISO 7148-1 дает ориентиры для металлических материалов подшипников скольжения при граничной смазке, а ISO 7148-2 - для полимерных материалов при сухом трении и граничной смазке. Четырехшариковая схема полезна для сравнительной оценки смазок, но не заменяет испытание реального узла.

Следующий шаг - описать контакт и цель теста, выбрать соответствующую методику и составить перечень параметров, которые останутся неизменными в серии. Затем отберите образцы с согласованными материалом, партией, геометрией и отделкой поверхности и зафиксируйте режим до начала испытаний.
